820D-200SP12Y

Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste

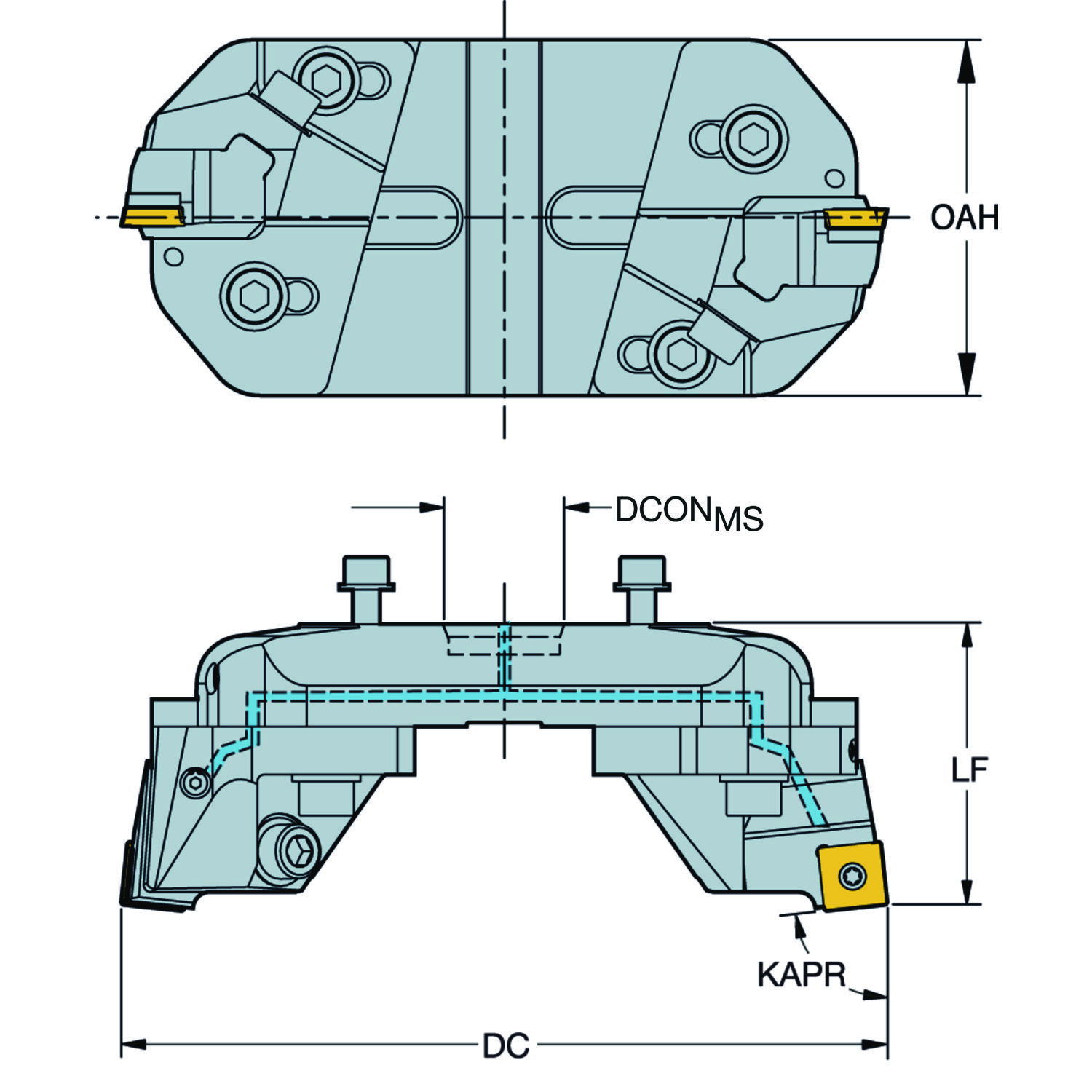

Ferramenta de mandrilar · comprimento funcional 82 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 820D-200SP12Y
Código compactado: 820D-200SP12Y
Material ID: 7591769
Família: Ferramentas
Tipo: Ferramenta de mandrilar — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 3,35 kg
EAN: 7323223832887
NCM: 846693
UNSPSC: 23241601
eCl@ss 13: 21181203
Origem: DE
Lançamento: 22/09/2018
CoroPak de lançamento: 18.2

Arquivos CAD

Itens inclusos

1 × A33-R822XLS17-LJ030 Ponte
2 × S17-R820XLS12-012A Corrediça
2 × S12-R820XLR40SSYP12 Cartucho
1 × 3021 010-080 Chave
1 × 3021 010-030 Chave
1 × 5680 049-04 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura total	OAH	104 mm
Ângulo da aresta de corte da ferramenta	KAPR	84
Ângulo da ponta da pastilha	EPSR	90
Código do material do corpo	BMC	Aço e alumínio
Código do tamanho do assento da pastilha	SSC_M	12
Código do tamanho do assento da pastilha	SSC_N	12
Código do tipo de fixação	MTP	Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento funcional	LF	82 mm
Diâmetro da conexão	DCONMS	33 mm
Diâmetro de corte máximo	DCX	200 mm
Diâmetro do parafuso circular	DBC	101.6 mm
Diâmetro mínimo de corte	DCN	148 mm
Direção da interface de adaptação da máquina	ADINTMS	Mandrilamento eixo porta-fresa -2 chaveta acionamentos — métrica: 33
Keyway width (metric)	KWW	12.15 mm
Número de pastilhas	CICT	2
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroBore SP12 (SPMT 1210-BM)
Pressão de refrigeração	CP	70 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Torque	TQ	3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
