820-780SP18Y

Porta Ferramenta CoroBore® 820 XL para mandrilamento em desbaste

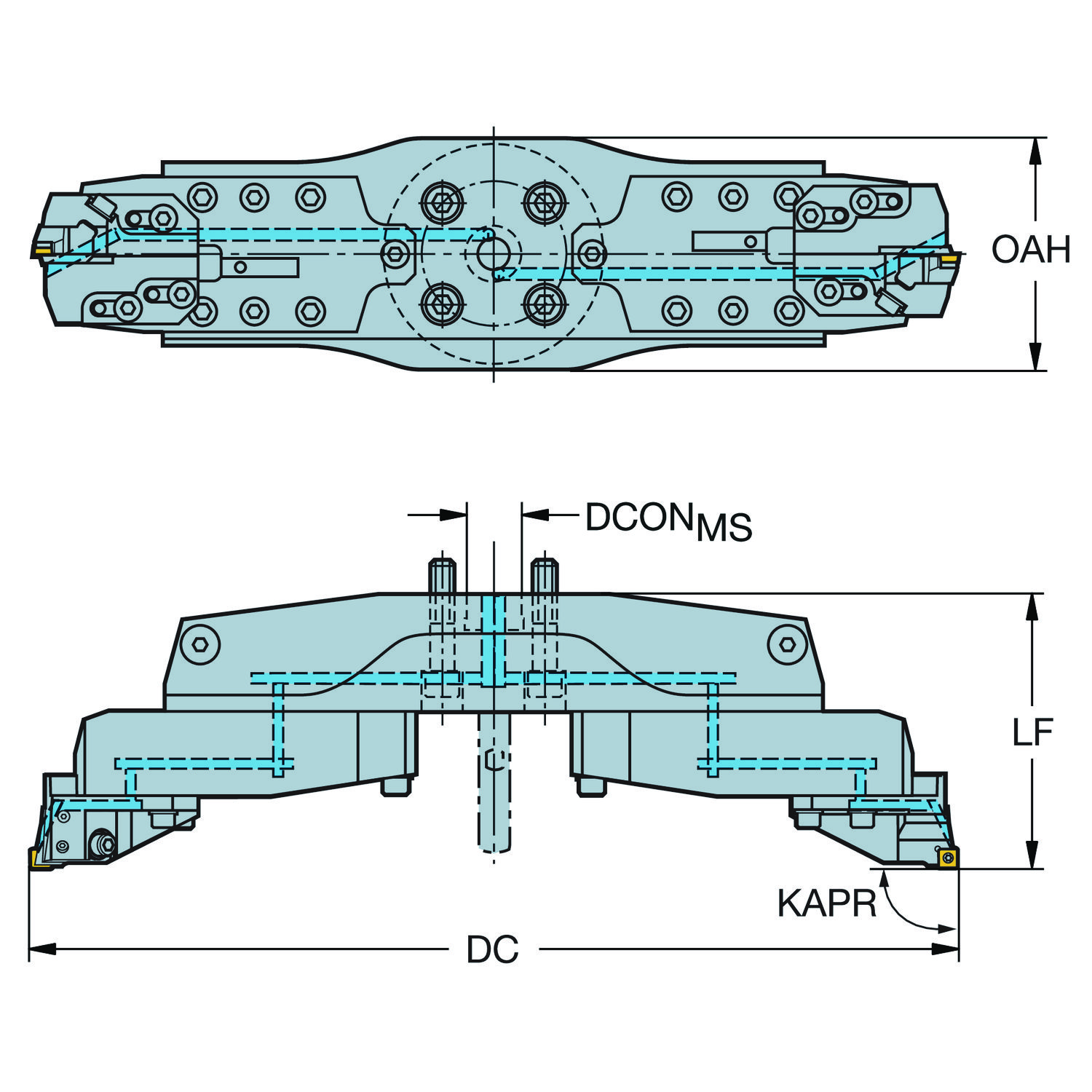

Ferramenta de mandrilar · comprimento funcional 198 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: 820-780SP18Y
Código compactado: 820-780SP18Y
Material ID: 7213274
Família: Ferramentas
Tipo: Ferramenta de mandrilar — intercambiável
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 25,19 kg
EAN: 7323221635862
NCM: 820760
UNSPSC: 23241601
eCl@ss 13: 21181203
Origem: NL
Lançamento: 19/02/2017
CoroPak de lançamento: 17.1

Arquivos CAD

Itens inclusos

1 × A40-NXLA35-AP2 086 Ponte
2 × A35-RXLS24-A 060A Extensão da ponte
2 × S24-R820XLS12-012A Corrediça
2 × S12-R820XLR40SSYP18 Cartucho
1 × 3021 010-140 Chave
1 × 3021 010-040 Chave
1 × 3021 010-100 Chave
1 × 3021 010-030 Chave
1 × 3021 010-080 Chave
1 × 5680 049-02 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Conteúdo do kit

1 × 6397211
1 × 265.2-817 Chave

Documentos

Instruções de manuseio PDF

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (v_c, f_n, a_p) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Altura total	OAH	164 mm
Ângulo da aresta de corte da ferramenta	KAPR	84
Ângulo da ponta da pastilha	EPSR	90
Código do material do corpo	BMC	Aço e alumínio
Código do tamanho do assento da pastilha	SSC_M	18
Código do tamanho do assento da pastilha	SSC_N	18
Código do tipo de fixação	MTP	Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica
Comprimento funcional	LF	198 mm
Diâmetro da conexão	DCONMS	40 mm
Diâmetro de corte máximo	DCX	780 mm
Diâmetro do cubo	DHUB	160 mm
Diâmetro do parafuso circular	DBC	101.6 mm
Diâmetro mínimo de corte	DCN	538 mm
Direção da interface de adaptação da máquina	ADINTMS	CoroBore XL eixo porta-fresa — métrica: 40X
Número de pastilhas	CICT	2
Parte 2 dos identificadores da interface da pastilha	CUTINT_MASTER	CoroBore SP18 (SPMT 1810-BM)
Pressão de refrigeração	CP	70 mm
Propriedade antivibração	DPC	Não
Sensor embutido	SEP	Não
Torque	TQ	3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
