690-080C8-1473H — Foto do produto

Foto do produto

Ferramentas · Fresa de facear cantos a 90° intercambiável

690-080C8-1473H

Corpo de Fresa CoroMill® 690 de aresta longa para cantos a 90 graus

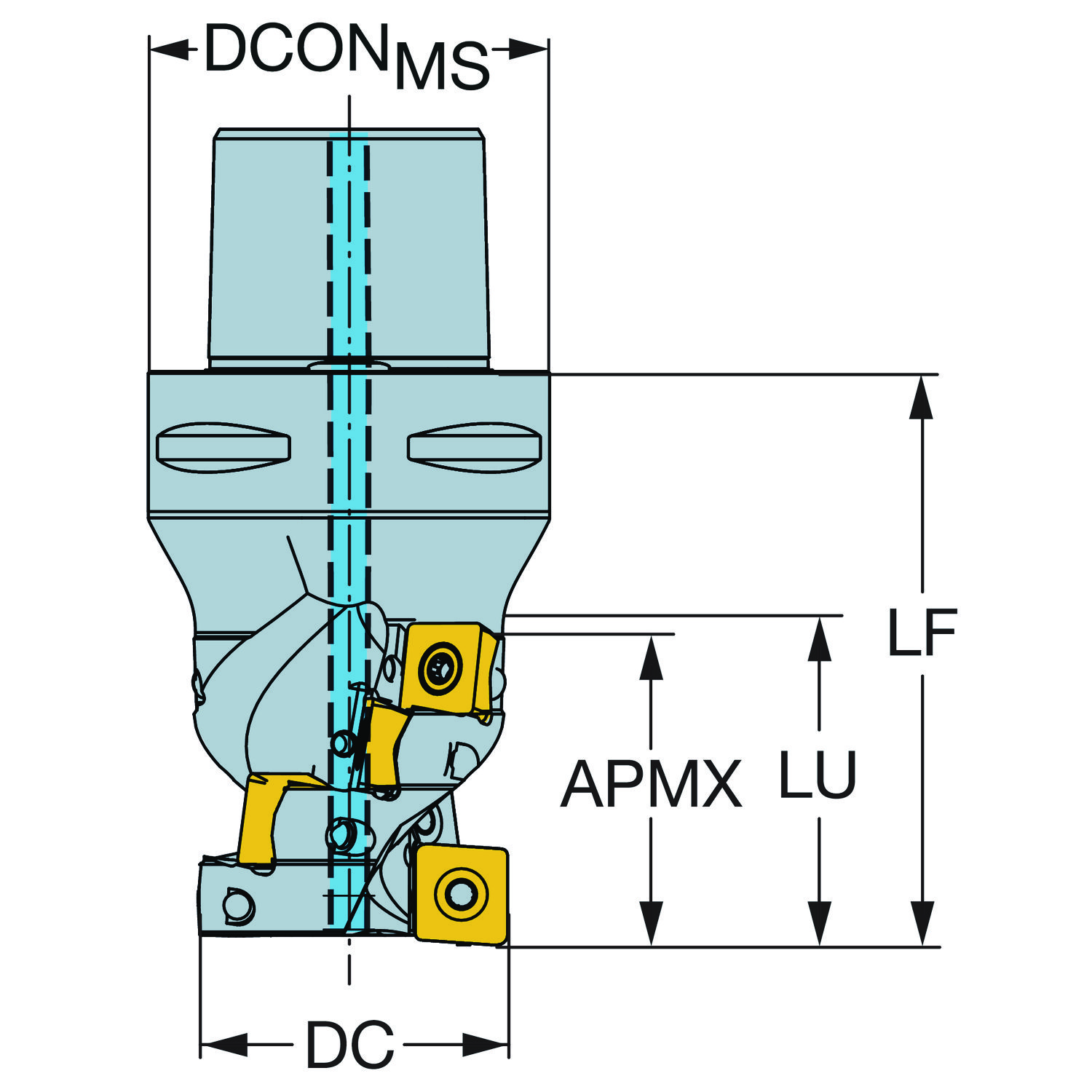

Fresa · diâmetro de corte 80 mm, comprimento funcional 128 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
690-080C8-1473H
Código compactado
690-080C8-1473H
Material ID
5764745
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
4,242 kg
EAN
12359281
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180806
Origem
SE
Lançamento
25/09/2008
CoroPak de lançamento
08.2

Arquivos CAD

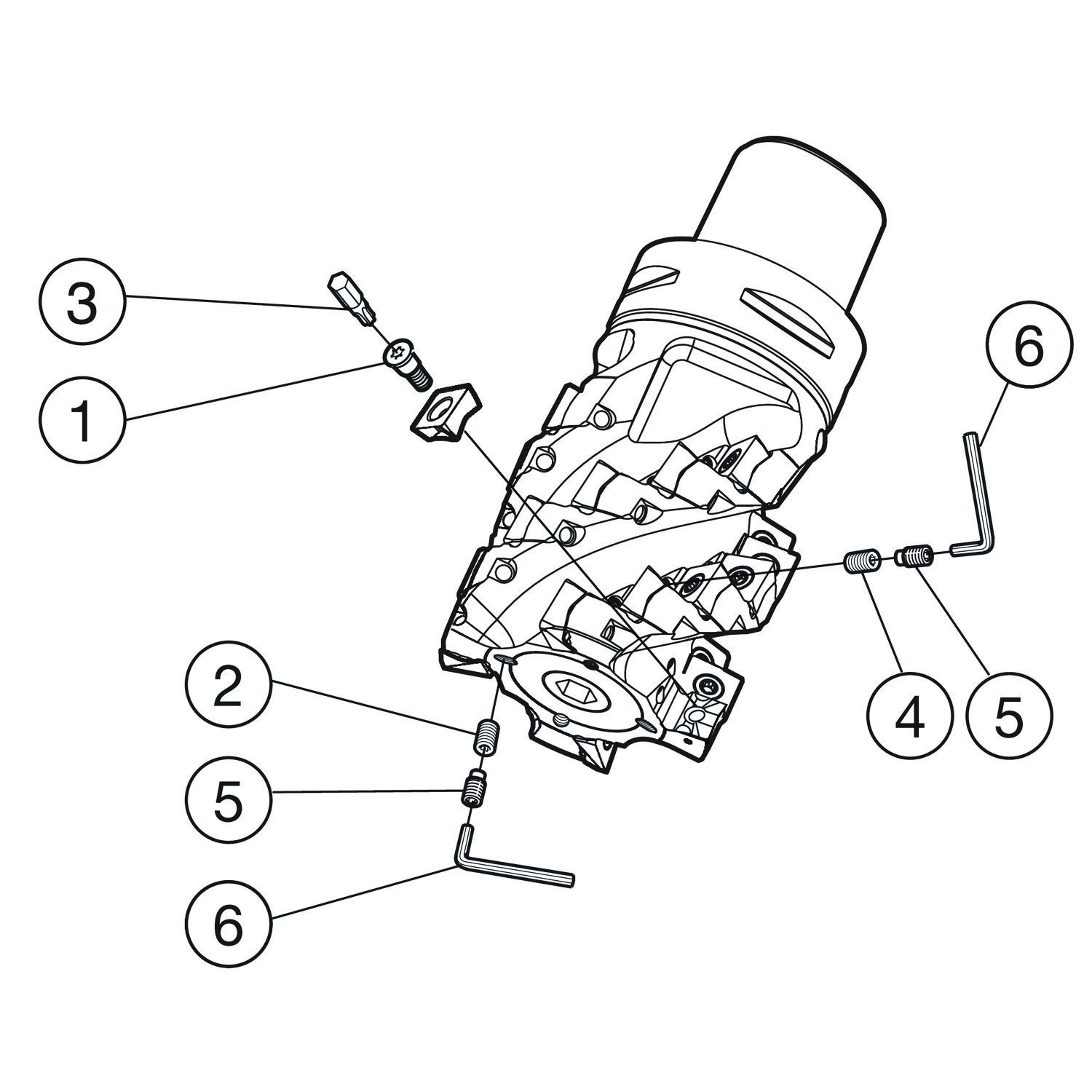

Itens inclusos

  • 24 × 5513 020-55 Parafuso da pastilha
  • 4 × 3214 010-253 Parafuso tampão
  • 1 × 5680 084-07 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de saída axial GAMP 7
Ângulo de saída radial GAMF 1
Ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 14E
Código do tamanho do assento da pastilha SSC_N 14E
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 128 mm
Comprimento util LU 92 mm
Diâmetro da conexão DCONMS 80 mm
Diâmetro de corte DC 80 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C8
Número de pastilhas CICT_1 4
Número de pastilhas CICT_3 20
Número efetivo de arestas de corte na parte periférica ZEFP 4
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill 690 — tamanho 14E (690-140608E)
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_3 CoroMill 690 — tamanho 14P (690-140610P)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX 73 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 5000
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
