490-032C6-08M — Foto do produto

Foto do produto

Ferramentas · Fresa de facear cantos a 90° intercambiável

490-032C6-08M

Corpo de Fresa CoroMill® 490 para cantos a 90 graus

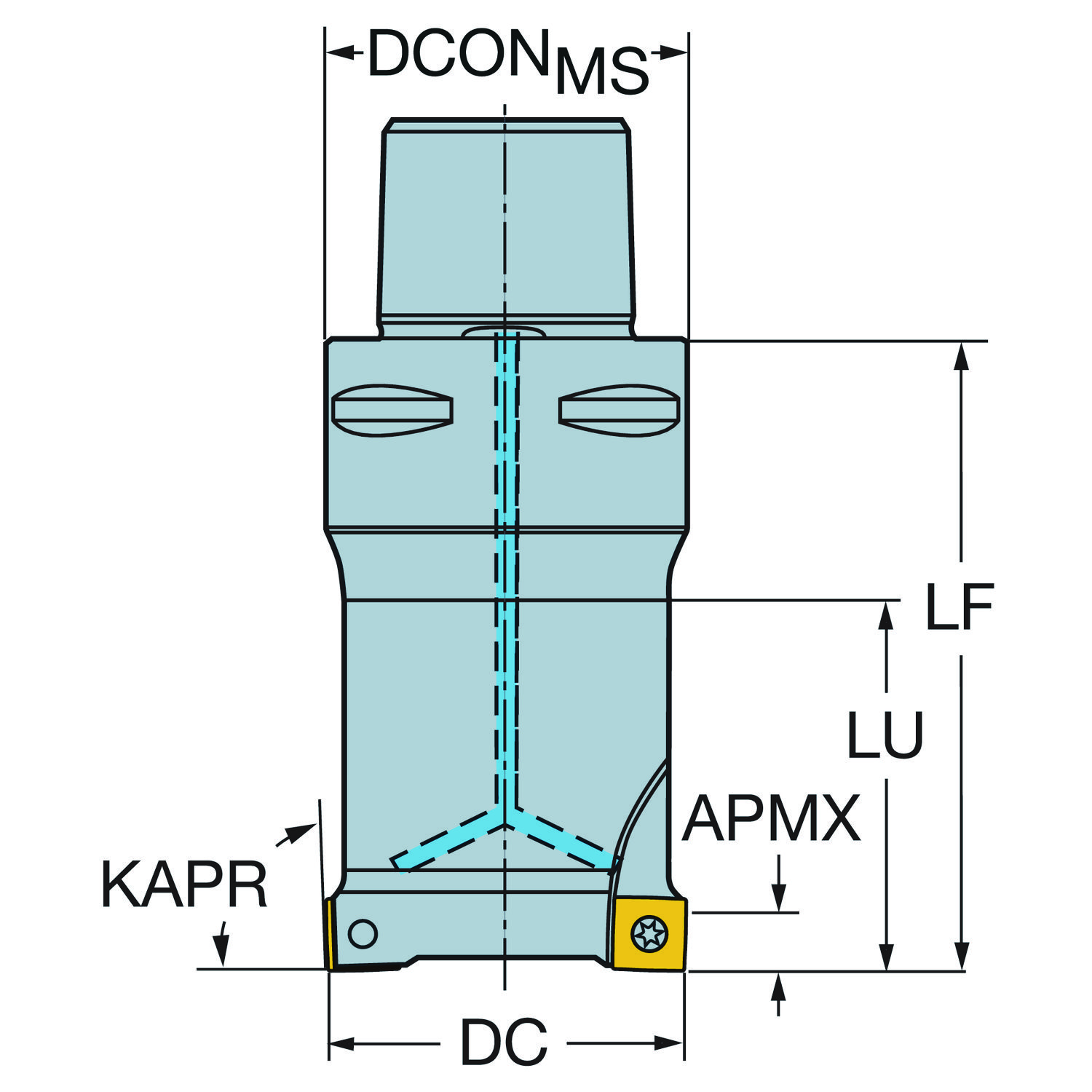

Fresa · diâmetro de corte 32 mm, comprimento funcional 80 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
490-032C6-08M
Código compactado
490-032C6-08M
Material ID
5761834
Família
Ferramentas
Tipo
Fresa de facear cantos a 90° intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,051 kg
EAN
12324620
NCM
846610
UNSPSC
23241624
eCl@ss 13
21180801
Origem
SE
Lançamento
25/02/2008
CoroPak de lançamento
08.1

Arquivos CAD

Itens inclusos

  • 4 × 5513 020-35 Parafuso da pastilha
  • 1 × 5680 084-01 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo da ponta da pastilha EPSR 90
Ângulo de saída axial GAMP 19.4
Ângulo de saída radial GAMF -8.52
Ângulo máximo de usinagem em rampa RMPX 0
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 8
Código do tamanho do assento da pastilha SSC_N 8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento do corpo LB 53 mm
Comprimento funcional LF 80 mm
Comprimento util LU 53 mm
Diâmetro da conexão DCONMS 63 mm
Diâmetro de corte DC 32 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Número de pastilhas CICT_1 4
Número efetivo de arestas de corte na parte periférica ZEFP 4
Numero standard STDNO ISO26623-1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER_1 CoroMill 490 — tamanho 08 (490R-08T308..)
Pressão de refrigeração CP 10 mm
Profundidade de corte máxima APMX 5.5 mm
Propriedade antivibração DPC Não
Recurso de corte central CCC Não
Rotação máxima RPMX 20000
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 1.2 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
