Sandvik Coromant · Catálogo · Adaptação · Adaptador para ferramenta de mandrilar · Mandrilamento em desbaste

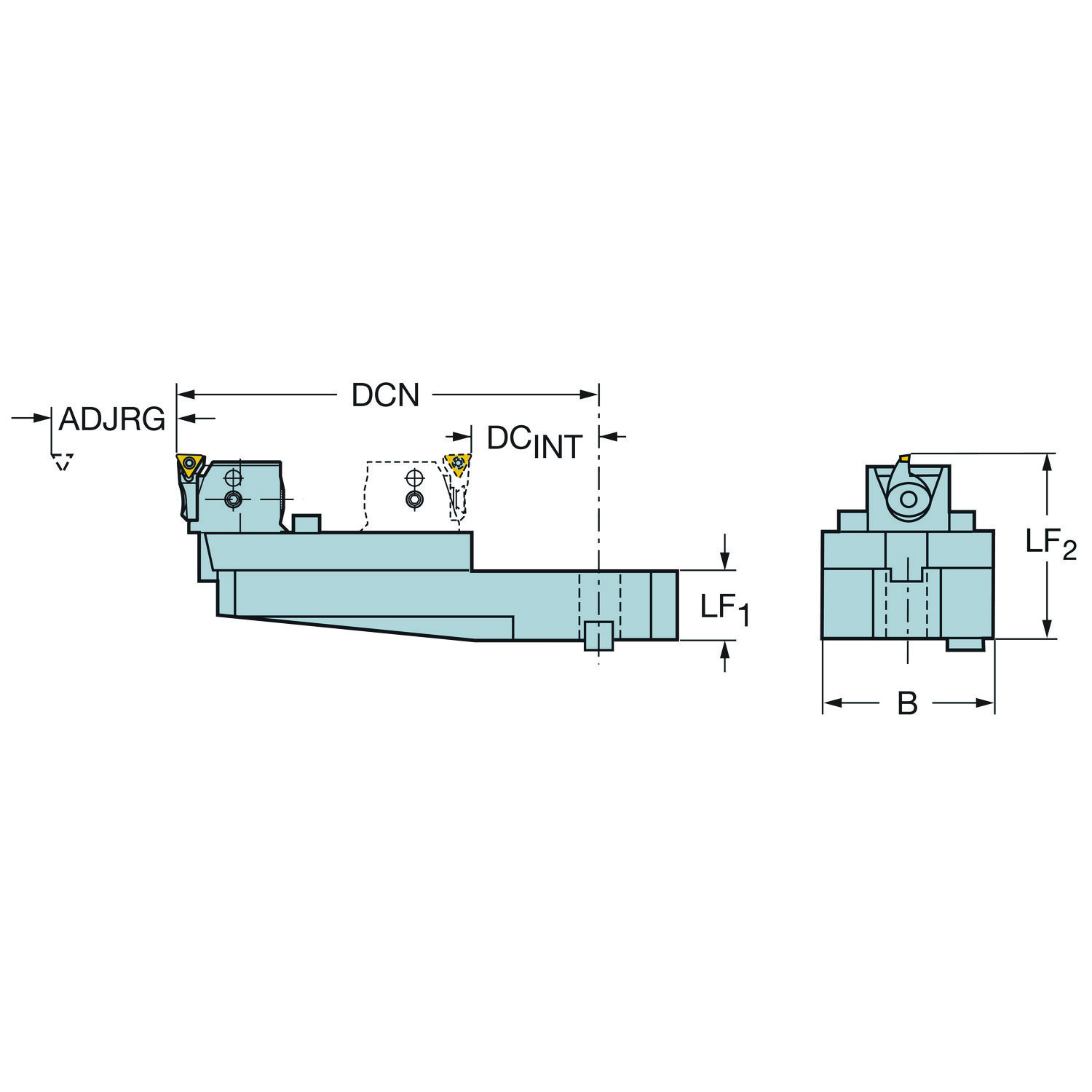

Desenho dimensional
Adaptação · Adaptador de mandrilar tipo ponte
391.B02F-40E 053A
Cassete para ferramenta de mandrilar
Adaptador para ferramenta de mandrilar. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
A Sandvik Coromant indica no lugar:
A40-RXLS24-AN2 067 — Árvore para braço CoroBore® XLMaterial deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 391.B02F-40E 053A.
Ferramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF
Soluções de ponta para usinagem de furosFolder · Sandvik Coromant · PDFCasos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 391.B02F-40E 053A
- Código compactado
- 391.B02F-40E053A
- Material ID
- 5759328
- Família
- Adaptação
- Tipo
- Adaptador de mandrilar tipo ponte
- Peso unitário
- 1,646 kg
- EAN
- 10279102
- UNSPSC
- 23241601
- eCl@ss 13
- 21181290
- Lançamento
- 11/09/1989
- CoroPak de lançamento
- 89.1
Arquivos CAD
- DXF 2D 72837605.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura total | OAH | 80 mm |
| Código do material do corpo | BMC | Aço |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF_1 | 53 mm |
| Comprimento total | OAL | 53 mm |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro de corte máximo | DCX | 372 mm |
| Diâmetro mínimo de corte | DCN | 250 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Eixo porta-fresa -ISO 6462 -B (fresa retenção parafuso) — métrica: 40 |
| Direção de interface de adaptação da peça | ADINTWS | Mandrilamento corrediça — tamanho 391.B...053A |
| Keyway width (metric) | KWW | 16.4 mm |
| Largura funcional | WF_1 | 120 mm |
| Largura total | OAW | 210 mm |
| Peso do item | WT | 1.646 kg |
| Sensor embutido | SEP | Não |
