Ferramentas · Fresa inteiriça de facear cantos a 90°
316-10SM345-10000A H10F
Cabeça CoroMill® 316 inteiriça de metal duro para remoção de cavacos grandes
Fresa · classe H10F com cobertura Uncoated Grade · diâmetro de corte 10 mm, comprimento funcional 12,4 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe H10F Preço na loja
Indicada em 1º lugar para: N (não ferrosos)
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 316-10SM345-10000A H10F.
Casos práticos da Hailtools
CoroMill® MS60Caso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® QDCaso prático da Hailtools · Fresamento · com vídeo · mesma operação
CoroMill® 345Caso prático da Hailtools · Fresamento · com vídeo · mesma operaçãoVídeos
High feed side milling in titanium alloys - CoroMill® 316 for ISO SSandvik Coromant · YouTube
High speed roughing in HRSA with ceramic CoroMill® Plura and CoroMill®316Sandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroMill 316 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- 316-10SM345-10000A H10F
- Código compactado
- 316-10SM345-10000AH10F
- Material ID
- 5782691
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de facear cantos a 90°
- Classe
- H10F
- Cobertura
- Sem cobertura
- Processo de cobertura
- Classe sem cobertura
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 23 g
- EAN
- 12465110
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- DE
- Lançamento
- 26/09/2009
- CoroPak de lançamento
- 09.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 2.560 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

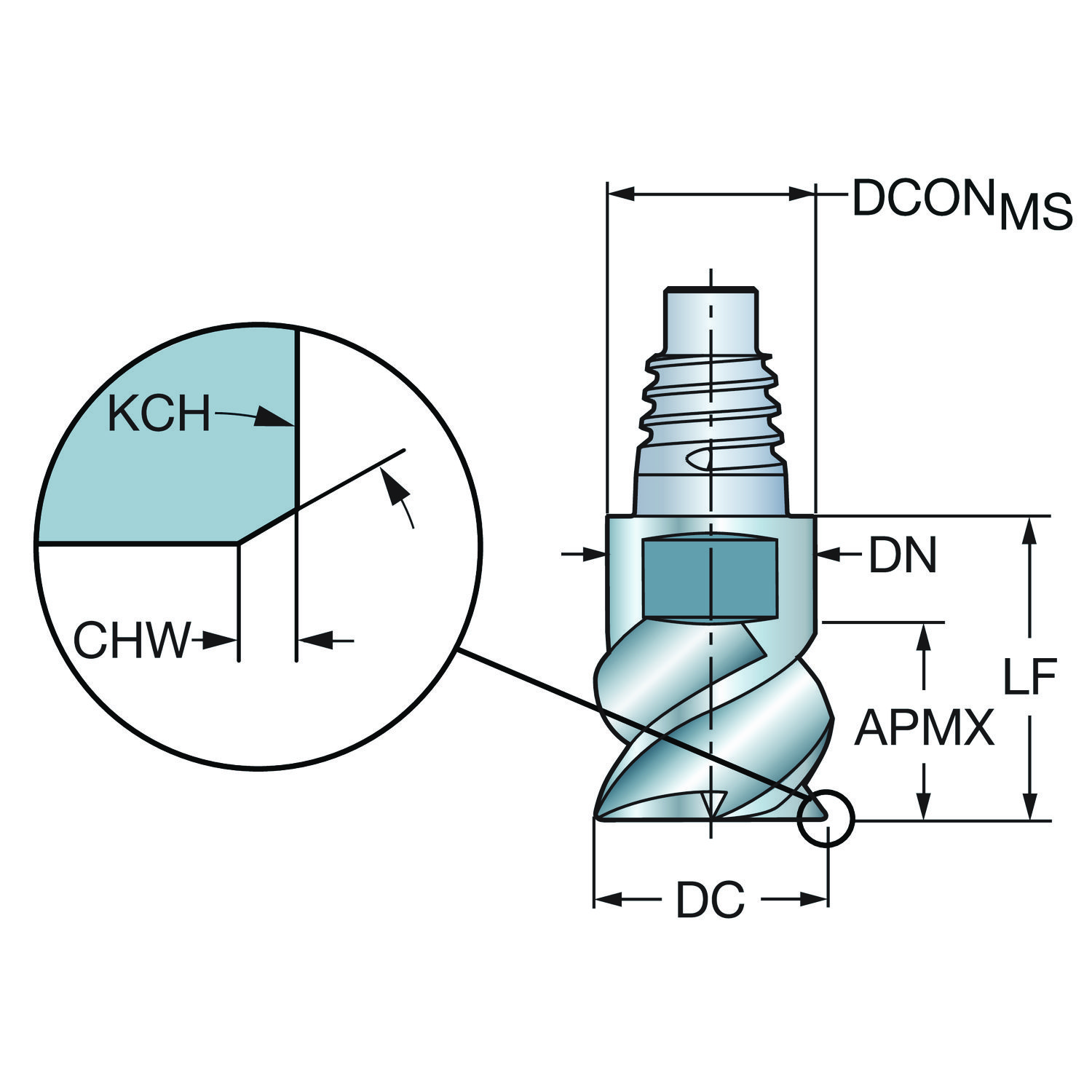

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de hélice do canal | FHA | 45 |
| Ângulo de saída axial | GAMP | 13.5 |
| Ângulo de saída radial | GAMF | 13.5 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 15 |
| Caracteristica da aresta interrompida | IEP | Não |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | H10F |
| Classe da tolerância do diâmetro de corte | TCDC | h9 |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento funcional | LF | 12.4 mm |
| Comprimento total | OAL | 23.6 mm |
| Diâmetro da conexão | DCONMS | 9.7 mm |
| Diâmetro de corte | DC | 10 mm |
| Diâmetro de corte do contato da face | DCF | 9.8 mm |
| Diâmetro do pescoço | DN | 9.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant EH — métrica - E10 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) sem cobertura, grão < 1 |
| Largura do chanfro de canto | CHW | 0.1 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 3 |
| Peso do item | WT | 0.023 kg |
| Profundidade de corte máxima | APMX_FFW | 5.5 mm |
| Profundidade de corte máxima | APMX | 5.5 mm |
| Profundidade de corte máxima | APMX_PFW | 5.5 mm |
| Razão de largura de corte máxima | AERMX | 1 |
| Reafiações máximas | NORGMX | 1 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Substrato | SUBSTRATE | HF |
