392.55EH-40 10 051 — Foto do produto

Foto do produto

Adaptação · Adaptador rotativo

392.55EH-40 10 051

MAS-BT 403 para adaptador Coromant EH

Adaptador simétrico rotativo · comprimento funcional 51 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Preço na loja

Entrega imediata

R$3.104,71 a unidade. Prazo e condições da loja Hailtools.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para 392.55EH-40 10 051.

Ferramentas para operações eficientes de cortes e canaisFolder · Sandvik Coromant · PDFFerramentas rotativas 2020 — fresamento, furação, mandrilamentoCatálogo · Sandvik Coromant · PDF

Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
392.55EH-40 10 051
Código compactado
392.55EH-4010051
Material ID
5852663
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,088 kg
EAN
25852663
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022002
Origem
DE
Lançamento
18/02/2010
CoroPak de lançamento
10.1

Arquivos CAD

Itens inclusos

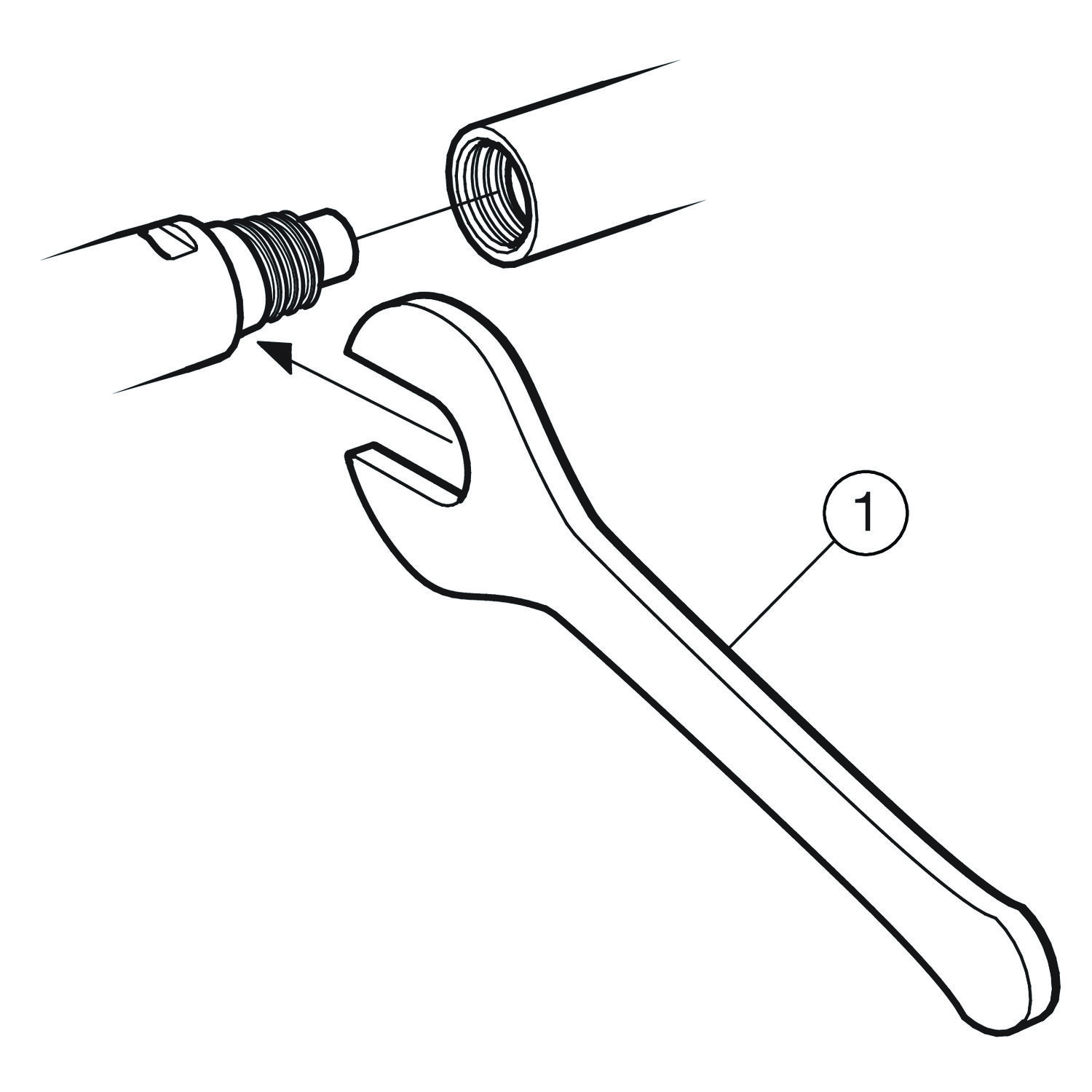

  • 1 × 5680 093-01 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver 392.55EH-40 10 051 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 5.476 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

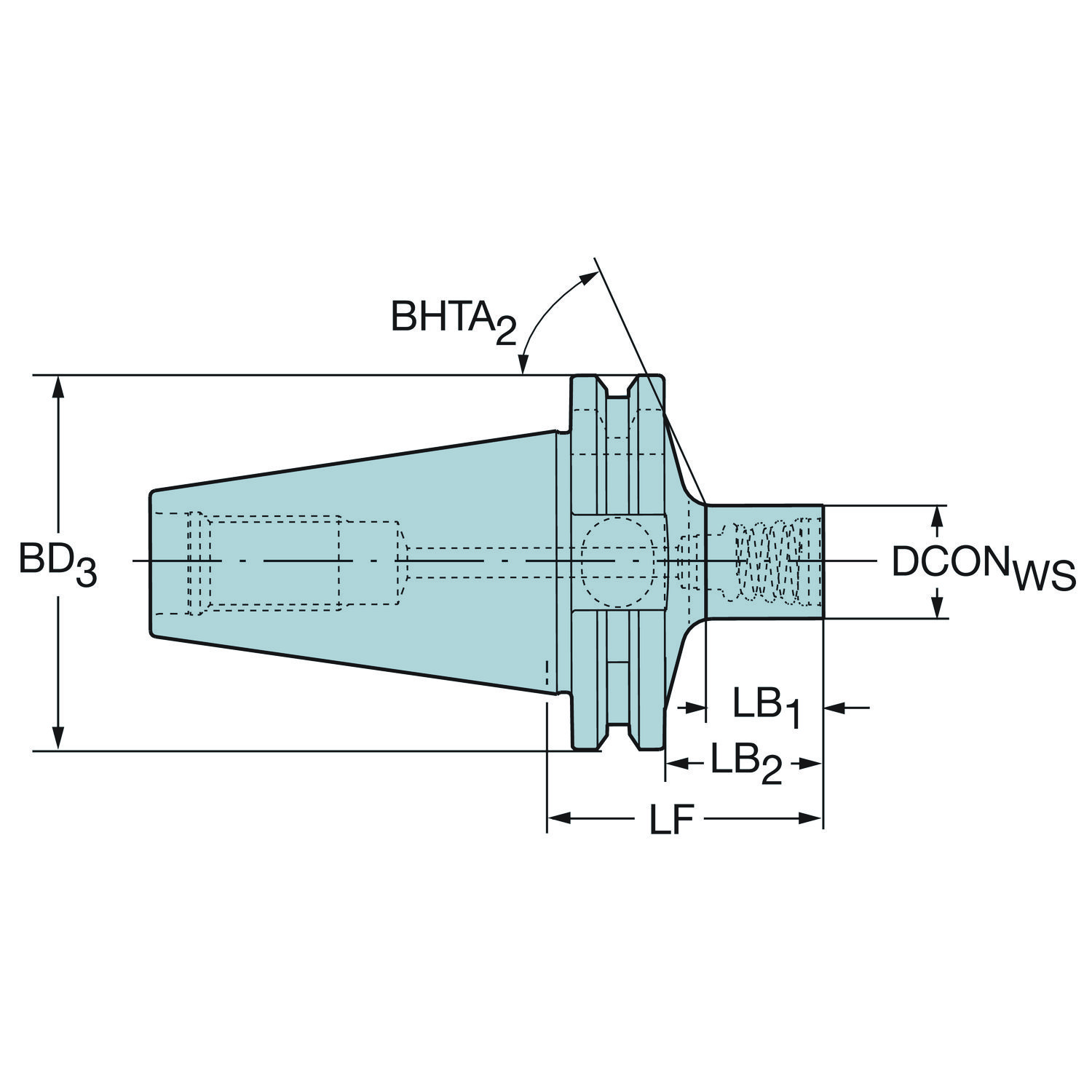

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 67
Ângulo de conicidade BHTA_3 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento do corpo LB_1 13 mm
Comprimento do corpo LB_2 24 mm
Comprimento do corpo LB_3 51 mm
Comprimento funcional LF 51 mm
Diâmetro da conexão DCONWS 9.6 mm
Diâmetro do corpo BD_1 9.6 mm
Diâmetro do corpo BD_2 9.6 mm
Diâmetro do corpo BD_3 63 mm
Direção da interface de adaptação da máquina ADINTMS MAS-BT403 -AD refrigeração central - BT40
Direção de interface de adaptação da peça ADINTWS Coromant EH — métrica - E10
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 18000
Sensor embutido SEP Não
Tamanho da rosca do tirante de tração CRKS Métrica M16
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 12 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
