Ferramentas · Fresa inteiriça de facear cantos a 90°

2S342-0300-020-PA P2BM

Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento pesado

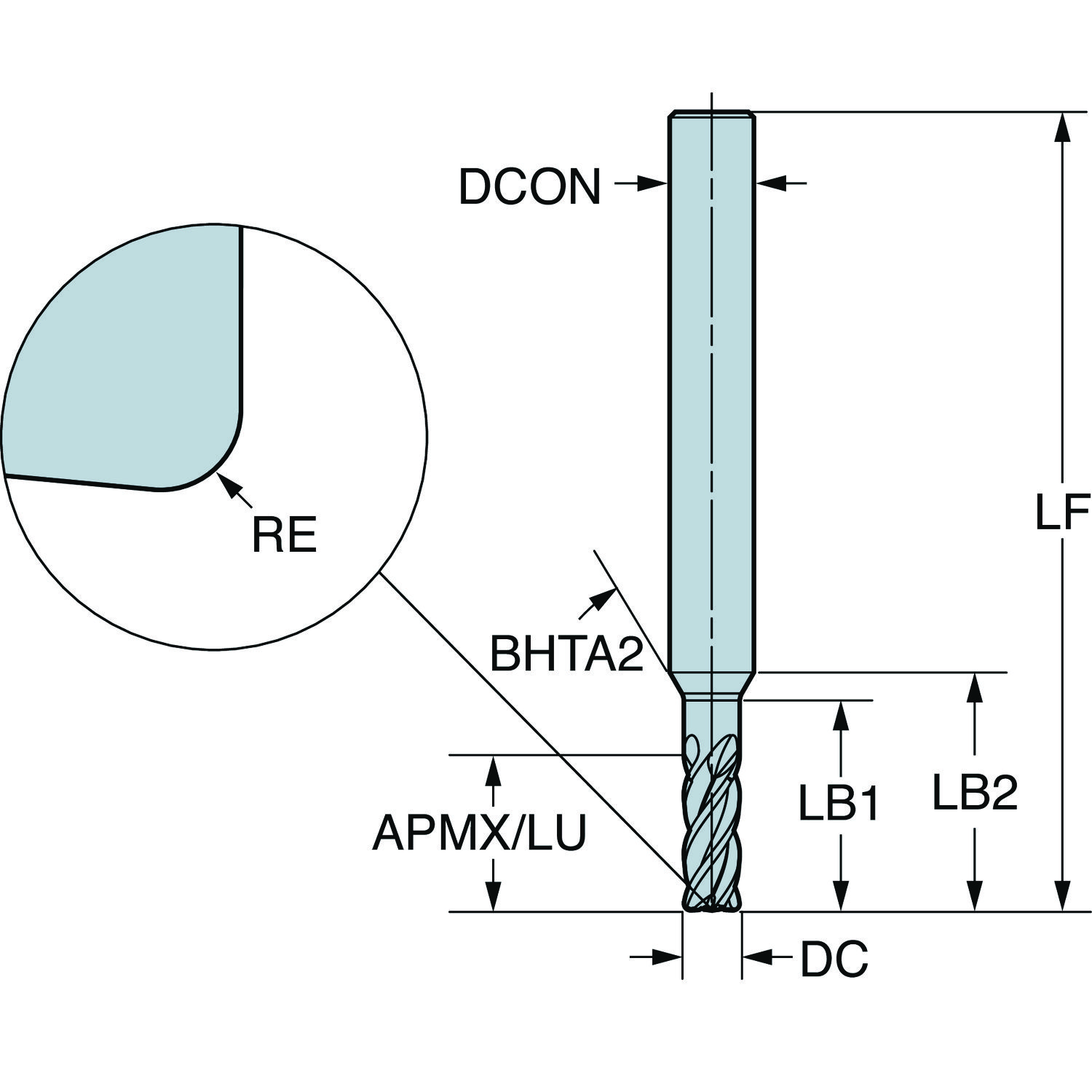

Fresa · classe P2BM com cobertura PVD · raio de ponta 0,2 mm, diâmetro de corte 3 mm, comprimento funcional 57 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Recomendado Classe P2BM

Indicada em 1º lugar para: P (aço), K (ferro fundido)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
2S342-0300-020-PA P2BM
Código compactado
2S342-0300-020-PAP2BM
Material ID
8351859
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
P2BM
Cobertura
TIALCRSIN
Processo de cobertura
PVD
Substrato
WC
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
24,6 g
EAN
7323227193694
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
IT
Lançamento
24/02/2023
CoroPak de lançamento
23.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de conicidade BHTA_1 0
Ângulo de conicidade BHTA_2 30
Ângulo de hélice do canal FHA 38
Ângulo de saída axial GAMP 10.5
Ângulo de saída radial GAMF 10.5
Ângulo máximo de usinagem em rampa RMPX_FFW 20
Classe GRADE P2BM
Classe da tolerância do diâmetro de corte TCDC h10
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 36 mm
Comprimento do corpo LB_1 13.6 mm
Comprimento do corpo LB_2 16.2 mm
Comprimento funcional LF 57 mm
Comprimento total OAL 57 mm
Comprimento util LU 7 mm
Diâmetro da conexão DCONMS 6 mm
Diâmetro de corte DC 3 mm
Diâmetro do corpo BD_1 3.05 mm
Diâmetro do corpo BD_2 3.05 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 6
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
Número efetivo de arestas de corte na parte periférica ZEFP 4
Profundidade de corte máxima APMX_FFW 7 mm
Profundidade de corte máxima APMX 7 mm
Profundidade de corte máxima APMX_PFW 7 mm
Raio do canto RE 0.2 mm
Reafiações máximas NORGMX 0
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 36 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
