Ferramentas · Solid shoulder face mill
2P342-0800-PB P2BM
Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento pesado

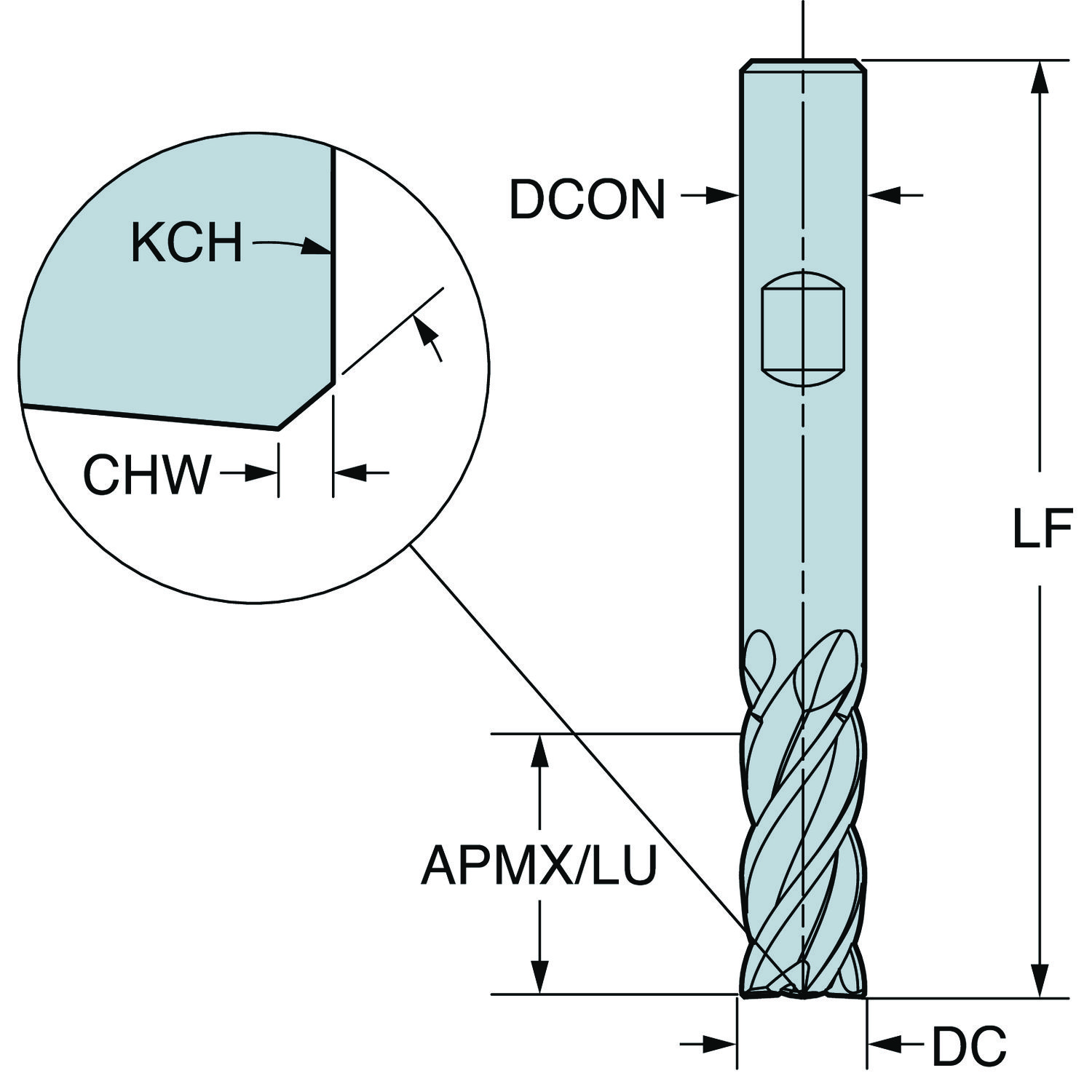

Fresa · classe P2BM com cobertura PVD · diâmetro de corte 8 mm, comprimento funcional 63 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado Classe P2BM
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 2P342-0800-PB P2BM
- Código compactado
- 2P342-0800-PBP2BM
- Material ID
- 8351837
- Família
- Ferramentas
- Tipo
- Solid shoulder face mill
- Classe
- P2BM
- Cobertura
- TIALCRSIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 38.6 Gram
- EAN
- 7323227193472
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- IT
- Lançamento
- 24/02/2023
- CoroPak de lançamento
- 23.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de hélice do canal | FHA | 38 |
| ângulo de saída axial | GAMP | 10.5 |
| ângulo de saída radial | GAMF | 10.5 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 20 |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | P2BM |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 36 mm |
| Comprimento funcional | LF | 63 mm |
| Comprimento total | OAL | 63 mm |
| Comprimento util | LU | 18 mm |
| Diâmetro da conexão | DCONMS | 8 mm |
| Diâmetro de corte | DC | 8 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Weldon (DIN6535-HB) -metric: 8 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| Largura do chanfro de canto | CHW | 0.1 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Profundidade de corte máxima | APMX_FFW | 18 mm |
| Profundidade de corte máxima | APMX | 18 mm |
| Profundidade de corte máxima | APMX_PFW | 18 mm |
| Reafiações máximas | NORGMX | 2 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 36 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 11 no catálogo
A1B20-40 08 050 ISO 7388-1 para adaptador Weldon A1B20-40 08 100 ISO 7388-1 para adaptador Weldon
A2B20-40 08 100 Adaptador MAS-BT 403 para Weldon A2B20-50 08 063 Adaptador MAS-BT 403 para Weldon
C3-391.20-08 045A Coromant Capto® para adaptador Weldon
C4-391.20-08 050 Coromant Capto® para adaptador Weldon
C5-391.20-08 050 Coromant Capto® para adaptador Weldon
C6-391.20-08 055 Coromant Capto® para adaptador Weldon
C8-391.20-08 070 Coromant Capto® para adaptador Weldon
HA06-WE08-B028-070 HSK para adaptador Weldon
HA10-WE08-B028-090 Adaptor with HSK coupling to Weldon Nada com esse termo. Tente só o início do código.
