C3-391.20-08 045A

Coromant Capto® para adaptador Weldon

Adaptador simétrico rotativo · comprimento funcional 46 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para C3-391.20-08 045A.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre Coromant Capto · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
C3-391.20-08 045A
Código compactado
C3-391.20-08045A
Material ID
5727140
Família
Adaptação
Tipo
Adaptador rotativo
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
243,8 g
EAN
11544816
NCM
846693
UNSPSC
27112807
eCl@ss 13
21022090
Origem
IN,DE
Lançamento
17/06/2002
CoroPak de lançamento
02.2

Arquivos CAD

Itens inclusos

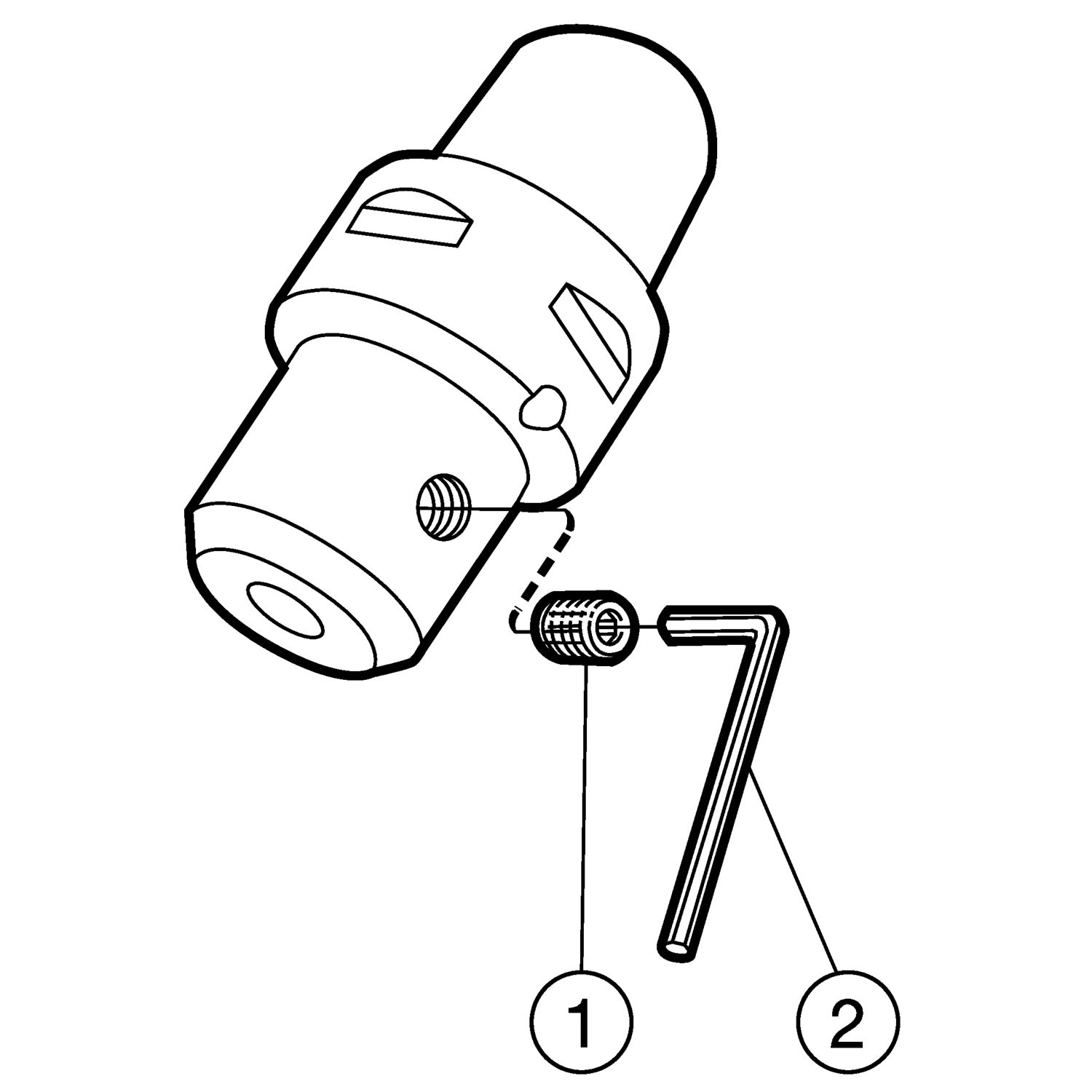

  • 1 × 3214 050-407 Parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

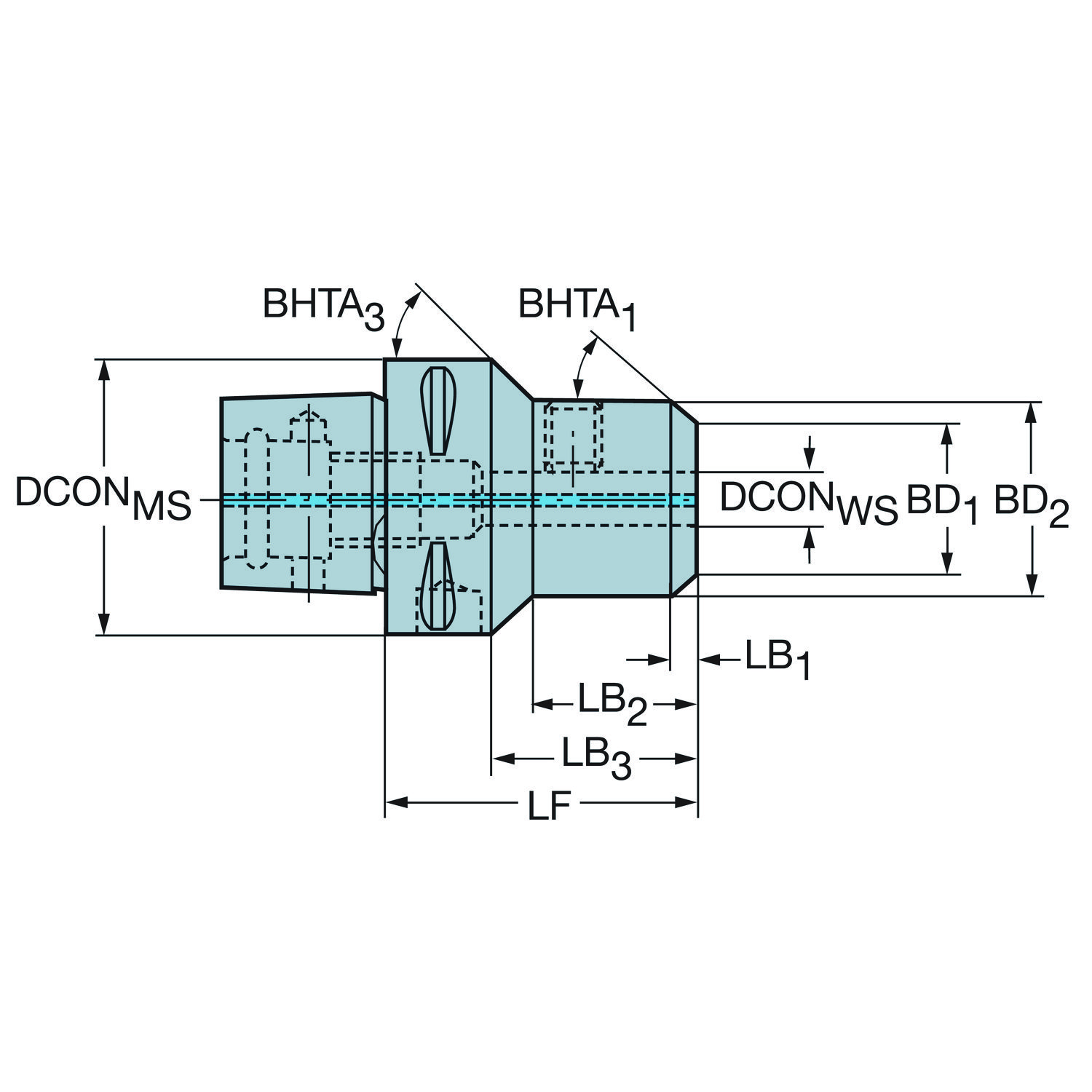

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo de conicidade BHTA_1 45
Ângulo de conicidade BHTA_2 0
Ângulo de conicidade BHTA_3 45
Ângulo de conicidade BHTA_4 0
Código do material do corpo BMC Aço
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento de fixação LSCWS 36 mm
Comprimento do corpo LB_1 4 mm
Comprimento do corpo LB_2 29 mm
Comprimento do corpo LB_3 31 mm
Comprimento do corpo LB_4 46 mm
Comprimento funcional LF 46 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro da conexão DCONWS 8 mm
Diâmetro do corpo BD_1 20 mm
Diâmetro do corpo BD_2 28 mm
Diâmetro do corpo BD_3 28 mm
Diâmetro do corpo BD_4 32 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C3
Direção de interface de adaptação da peça ADINTWS Weldon — métrica: 8
Numero standard STDNO ISO26623-1
Pressão de refrigeração CP 20 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 32000
Sensor embutido SEP Não
Tipo código de saída de refrigeração CXSC Saída axial concêntrica
Torque TQ 7 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
