2P342-0800-PA 1730
CoroMill® Plura, fresa de topo inteiriça de metal duro para fresamento pesado

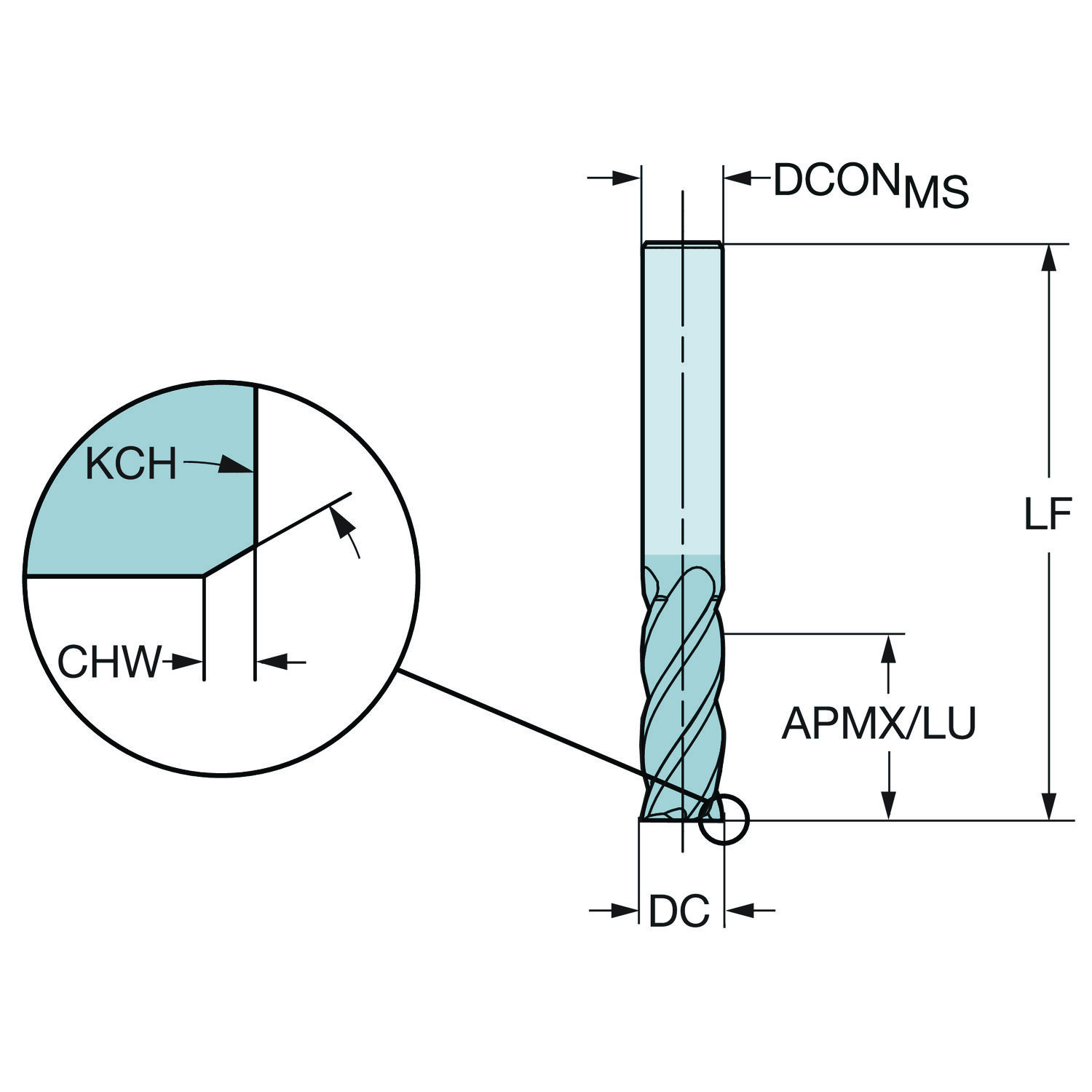

Fresa · classe 1730 com cobertura PVD · diâmetro de corte 8 mm, comprimento funcional 63 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Classe 1730 Preço na loja Sem reposição — só estoque
Entrega imediata
R$1.621,07 a unidade. Prazo e condições da loja Hailtools.
A Sandvik Coromant indica no lugar:
2P342-0800-PB P2BM — Fresa de topo CoroMill® Plura inteiriça de metal duro para fresamento pesadoSistema de fixação diferente x o produto original, mas compatível com a pastilhas originais
Dados principais
- Código ISO
- 2P342-0800-PA 1730
- Código compactado
- 2P342-0800-PA1730
- Material ID
- 6732530
- Família
- Ferramentas
- Tipo
- Solid shoulder face mill
- Classe
- 1730
- Cobertura
- AlCrN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário (kg)
- 43 Gram
- EAN
- 26732530
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Lançamento
- 27/11/2014
- CoroPak de lançamento
- 15.1
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 456 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 38 |
| ângulo de saída axial | GAMP | 10.5 |
| ângulo de saída radial | GAMF | 10.5 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 7 |
| Caracteristica da aresta interrompida | IEP | Não |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | 1730 |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Cobertura | COATING | PVD AlCrN |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento funcional | LF | 63 mm |
| Comprimento total | OAL | 63 mm |
| Comprimento util | LU | 18 mm |
| Diâmetro da conexão | DCONMS | 8 mm |
| Diâmetro de corte | DC | 8 mm |
| Diâmetro de corte do contato da face | DCF | 7.7 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank (DIN6535-HA) -metric: 8 |
| Flute helix hand | FHH | right hand flute |
| Grupo básico standard | BSG | COROMANT |
| Largura do chanfro de canto | CHW | 0.15 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Peso do item | WT | 0.043 kg |
| Profundidade de corte máxima | APMX_FFW | 18 mm |
| Profundidade de corte máxima | APMX | 18 mm |
| Profundidade de corte máxima | APMX_PFW | 18 mm |
| Razão de largura de corte máxima | AERMX | 1 |
| Reafiações máximas | NORGMX | 2 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 36 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 29 no catálogo
131-2008-B Bucha quadrada com posicionamento Easy-Fix
132L-1208050-B Bucha cilíndrica com posicionamento Easy-Fix 132L-1608050-B Bucha cilíndrica com posicionamento Easy-Fix 132L-2208050-B Bucha cilíndrica com posicionamento Easy-Fix
132N-2508 Luva cilindrica
393.CF-12 08 40 Luva cilindrica 393.CF-20 08 50 Luva cilindrica
393.CG-12 08 40 Luva cilindrica 393.CG-20 08 52 Luva cilindrica 393.CG-25 08 56 Luva cilindrica 393.CG-32 08 60 Luva cilindrica
393.CGP-20 08 72 Pinça cilíndrica tipo lápis
393.CGS-12 08 40 Luva cilindrica 393.CGS-20 08 52 Luva cilindrica 393.CGS-25 08 56 Luva cilindrica 393.CGS-32 08 60 Luva cilindrica
C3-391.19-08 107 Coromant Capto® para mandril com fixação térmica
C4-391.19-08 075 Coromant Capto® para mandril com fixação térmica
C5-391.19-08 075 Coromant Capto® para mandril com fixação térmica
C6-391.19-08 080 Coromant Capto® para mandril com fixação térmica
EF-16-08 Bucha cilíndrica com posicionamento Easy-Fix EF-20-08 Bucha cilíndrica com posicionamento Easy-Fix EF-25-08 Bucha cilíndrica com posicionamento Easy-Fix EF-32-08 Bucha cilíndrica com posicionamento Easy-Fix EF-40-08 Bucha cilíndrica com posicionamento Easy-Fix
HA06-SH08Q-S-080 HSK para mandril iLock com fixação térmica HA06-SH08Q-S-120 HSK para mandril iLock com fixação térmica HA10-SH08Q-S-085 HSK para mandril iLock com fixação térmica HA10-SH08Q-S-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
