Ferramentas · Fresa inteiriça de ponta esférica
2B285-0300-RA R2AH
Fresa de topo CoroMill® Plura Ball Nose inteiriça de metal duro

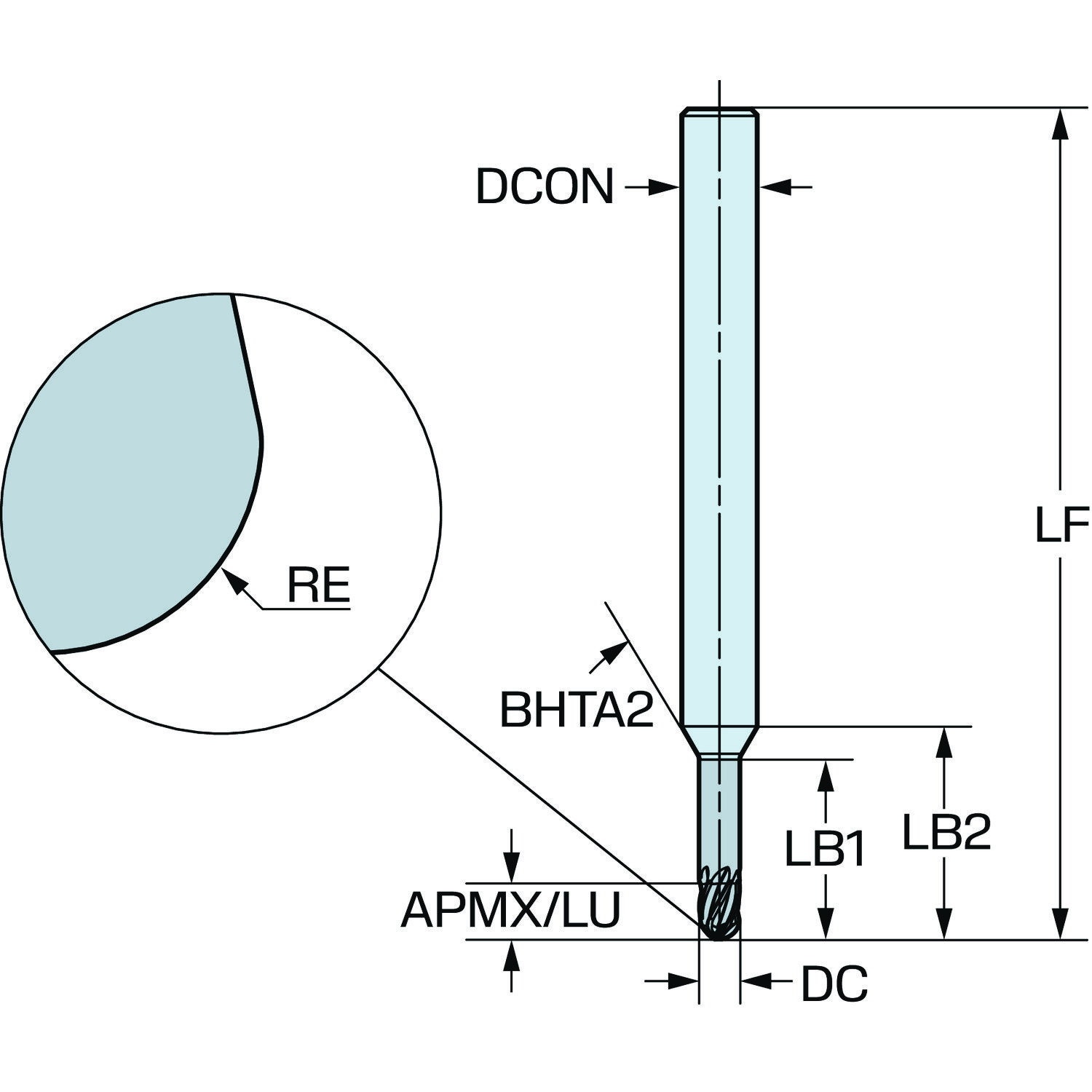

Fresa · classe R2AH com cobertura PVD · raio de ponta 1,5 mm, diâmetro de corte 3 mm, comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado Classe R2AH
Indicada em 1º lugar para: K (ferro fundido), S (superligas e titânio), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- 2B285-0300-RA R2AH
- Código compactado
- 2B285-0300-RAR2AH
- Material ID
- 8560643
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de ponta esférica
- Classe
- R2AH
- Cobertura
- TIALSIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 0,024 kg
- EAN
- 7323228028476
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180606
- Origem
- IT
- Lançamento
- 26/02/2024
- CoroPak de lançamento
- 24.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de ataque da ferramenta | PSIR | 0 |
| Ângulo de conicidade | BHTA_1 | 0 |
| Ângulo de conicidade | BHTA_2 | 30 |
| Ângulo de hélice do canal | FHA | 30 |
| Ângulo de saída axial | GAMP | 1.5 |
| Ângulo de saída radial | GAMF | -2 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 0 |
| Balanço máximo | OHX | 34 mm |
| Classe | GRADE | R2AH |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB_1 | 15 mm |
| Comprimento do corpo | LB_2 | 17.82 mm |
| Comprimento funcional | LF | 70 mm |
| Comprimento total | OAL | 70 mm |
| Comprimento util | LU | 4.5 mm |
| Diâmetro da conexão | DCONMS | 6 mm |
| Diâmetro de corte | DC | 3 mm |
| Diâmetro do corpo | BD_1 | 3.05 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 6 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 5 |
| Profundidade de corte máxima | APMX_FFW | 4.5 mm |
| Profundidade de corte máxima | APMX | 4.5 mm |
| Profundidade de corte máxima | APMX_PFW | 4.5 mm |
| Raio do canto | RE | 1.5 mm |
| Reafiações máximas | NORGMX | 0 |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
