1P360-0476-XA 1620
Fresa de topo CoroMill® Plura inteiriça de metal duro para desbaste médio

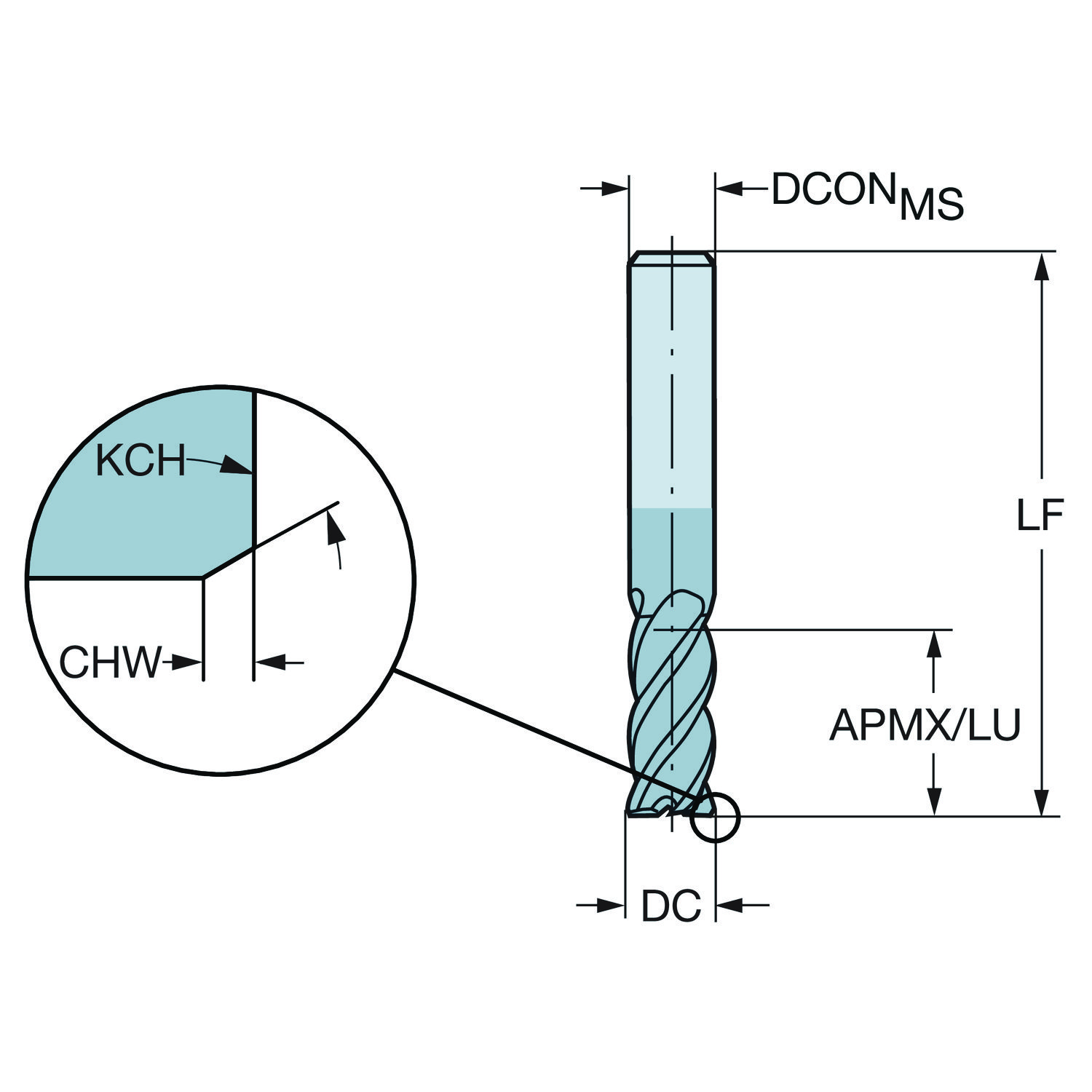

Fresa · classe 1620 com cobertura PVD · diâmetro de corte 4,76 mm, comprimento funcional 63,5 mm, 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Classe 1620 Preço na loja
Entrega imediata
R$938,52 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- 1P360-0476-XA 1620
- Código compactado
- 1P360-0476-XA1620
- Material ID
- 7045763
- Família
- Ferramentas
- Tipo
- Solid shoulder face mill
- Classe
- 1620
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 18.0 Gram
- EAN
- 7323221046576
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180602
- Origem
- IT
- Lançamento
- 03/12/2021
- CoroPak de lançamento
- 16.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 370 triângulos.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| Ângulo de hélice do canal | FHA | 45 |
| ângulo de saída axial | GAMP | 13.5 |
| ângulo de saída radial | GAMF | 10.5 |
| ângulo máximo de usinagem em rampa | RMPX_FFW | 4 |
| Chanfro de canto | KCH | 45 |
| Classe | GRADE | 1620 |
| Classe da tolerância do diâmetro de corte | TCDC | h10 |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento de fixação | LSCMS | 26 mm |
| Comprimento funcional | LF | 63.5 mm |
| Comprimento total | OAL | 63.5 mm |
| Comprimento util | LU | 19.05 mm |
| Diâmetro da conexão | DCONMS | 4.76 mm |
| Diâmetro de corte | DC | 4.76 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cylindrical shank without clamping features (without flange) -inch: 3/16 |
| Flute helix hand | FHH | right hand flute |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| Largura do chanfro de canto | CHW | 0.1 mm |
| Maior tolerância do diâmetro de corte | DCTOLU | 0 mm |
| Menor tolerância do diâmetro de corte | DCTOLL | -0.05 mm |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Profundidade de corte máxima | APMX_FFW | 19.05 mm |
| Profundidade de corte máxima | APMX | 19.05 mm |
| Profundidade de corte máxima | APMX_PFW | 19.05 mm |
| Reafiações máximas | NORGMX | 1 |
| Recurso de corte central | CCC | Sim |
| Rotação máxima | RPMX | 80000 |
| Sensor embedded property | SEP | Não |
| Shank length (metric) | LS | 26 mm |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 6 no catálogo
132P-160333-B Bucha cilíndrica com posicionamento Easy-Fix
A393.CF-12 03 40 Luva cilindrica
A393.CGS-12 03 40 Luva cilindrica A393.CGS-20 03 52 Luva cilindrica A393.CGS-25 03 56 Luva cilindrica
HA06-A-SH05-P-120 HSK para mandril iLock com fixação térmica Nada com esse termo. Tente só o início do código.
