Adaptação · Adaptador rotativo
HA06-A-SH05-P-120
HSK para mandril iLock com fixação térmica
Adaptador simétrico rotativo · comprimento funcional 120 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Ciclo de vida: Liberado
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Preço, prazo e condição para a sua quantidade, direto no seu WhatsApp. Leva menos de um minuto.
Sandvik Coromant, SCHUNK, Blaser Swisslube e Blum-Novotest só podemos vender nos estados onde somos autorizados. Dormer e demais itens, para todo o Brasil. O pedido segue e a equipe indica a opção para o seu estado.
A equipe da Hailtools responde no seu WhatsApp em horário comercial. Se preferir adiantar, chame agora:
Continuar no WhatsAppCliente Hailtools? Entre para ver o seu preço
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para HA06-A-SH05-P-120.
Casos práticos da Hailtools
CoroChuck® 930Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
EasyFix®Caso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operação
Coromant EHCaso prático da Hailtools · Fixação de ferramenta · com vídeo · mesma operaçãoVídeos
Forças no Fuso com Coromant Capto Sandvik CoromantSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO N materialsSandvik Coromant · YouTube · mesma operação
BT30 -- Coromant Capto for boring -- ISO P materialsSandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- HA06-A-SH05-P-120
- Código compactado
- HA06-A-SH05-P-120
- Material ID
- 8291049
- Família
- Adaptação
- Tipo
- Adaptador rotativo
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 858 g
- EAN
- 7323226946949
- NCM
- 846693
- UNSPSC
- 27112807
- eCl@ss 13
- 21022002
- Origem
- FR
- Lançamento
- 20/05/2022
- CoroPak de lançamento
- 22.2
Arquivos CAD
- STP básico 74881578.stp
- STP detalhado 74881580.stp
- DXF 2D 74881579.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Documentos
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 22/05/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 22/05/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 22/05/2026
- Instruções de manuseio Documento oficial Sandvik Coromant · PDF · atualizado em 22/05/2026
Ver em realidade aumentada: em breve.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp

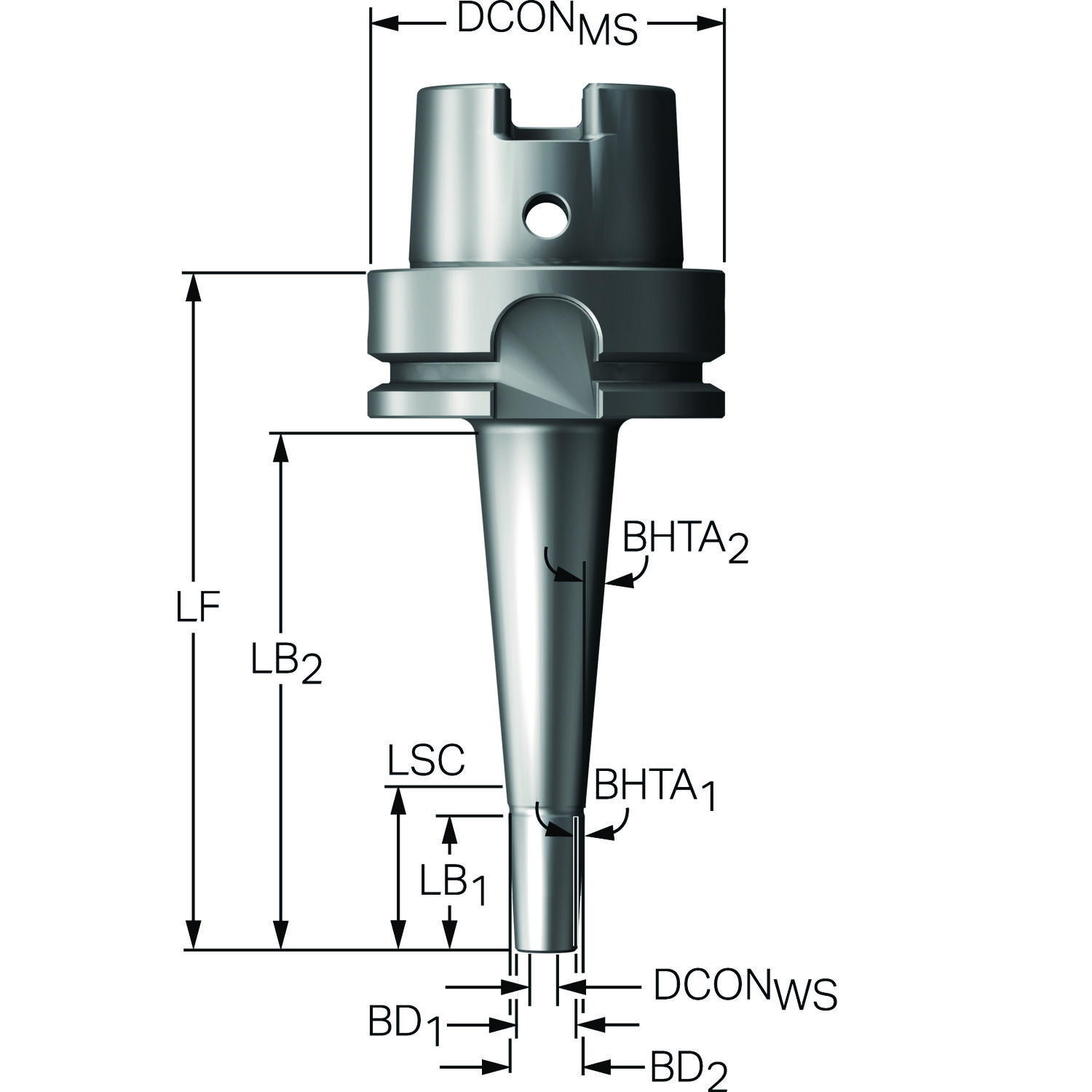

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de conicidade | BHTA_1 | 3 |
| Ângulo de conicidade | BHTA_2 | 5 |
| Ângulo de conicidade | BHTA_3 | 0 |
| Bolso para chip de dados | DCP | Sim |
| Código do material do corpo | BMC | Aço |
| Código do método de balanceamento | BLMC | Balanceamento pelo projeto |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento de fixação | LSCWS | 18 mm |
| Comprimento do corpo | LB_1 | 26.13 mm |
| Comprimento do corpo | LB_2 | 91.26 mm |
| Comprimento do corpo | LB_3 | 120 mm |
| Comprimento funcional | LF | 120 mm |
| Comprimento total | OAL | 152 mm |
| Diâmetro da conexão | DCONMS | 63 mm |
| Diâmetro da conexão | DCONWS | 4.762 mm |
| Diâmetro do corpo | BD_1 | 11 mm |
| Diâmetro do corpo | BD_2 | 13.62 mm |
| Diâmetro do corpo | BD_3 | 63 mm |
| Diâmetro funcional | DFC | 48.01 mm |
| Direção da interface de adaptação da máquina | ADINTMS | HSK -A — tamanho 63 |
| Direção de interface de adaptação da peça | ADINTWS | Fixação cilíndrica (shrink fit (fixação térmica)) — polegada: 3/16 |
| Kappa (eixo z rot.) | KAP | 0 |
| Letra standard | STDLET | A |
| Numero standard | STDNO | ISO12164-1 |
| Peso do item | WT | 0.858 kg |
| Pressão de refrigeração | CP | 80 bar |
| Pressão de refrigeração | CP | 80 mm |
| Propriedade antivibração | DPC | Não |
| Rotação máxima | RPMX | 20500 |
| Sensor embutido | SEP | Não |
| Tamanho do bolso para chip de dados | DCPS | Diâm. 10 mm / altura 4,5 mm |
| Tipo código de saída de refrigeração | CXSC | Saída axial concêntrica |
