1K354-0300-020-XC 1730

Ferramentas · Solid shoulder face mill

1K354-0300-020-XC 1730

Fresa de topo CoroMill® Dura de metal duro para usinagem geral

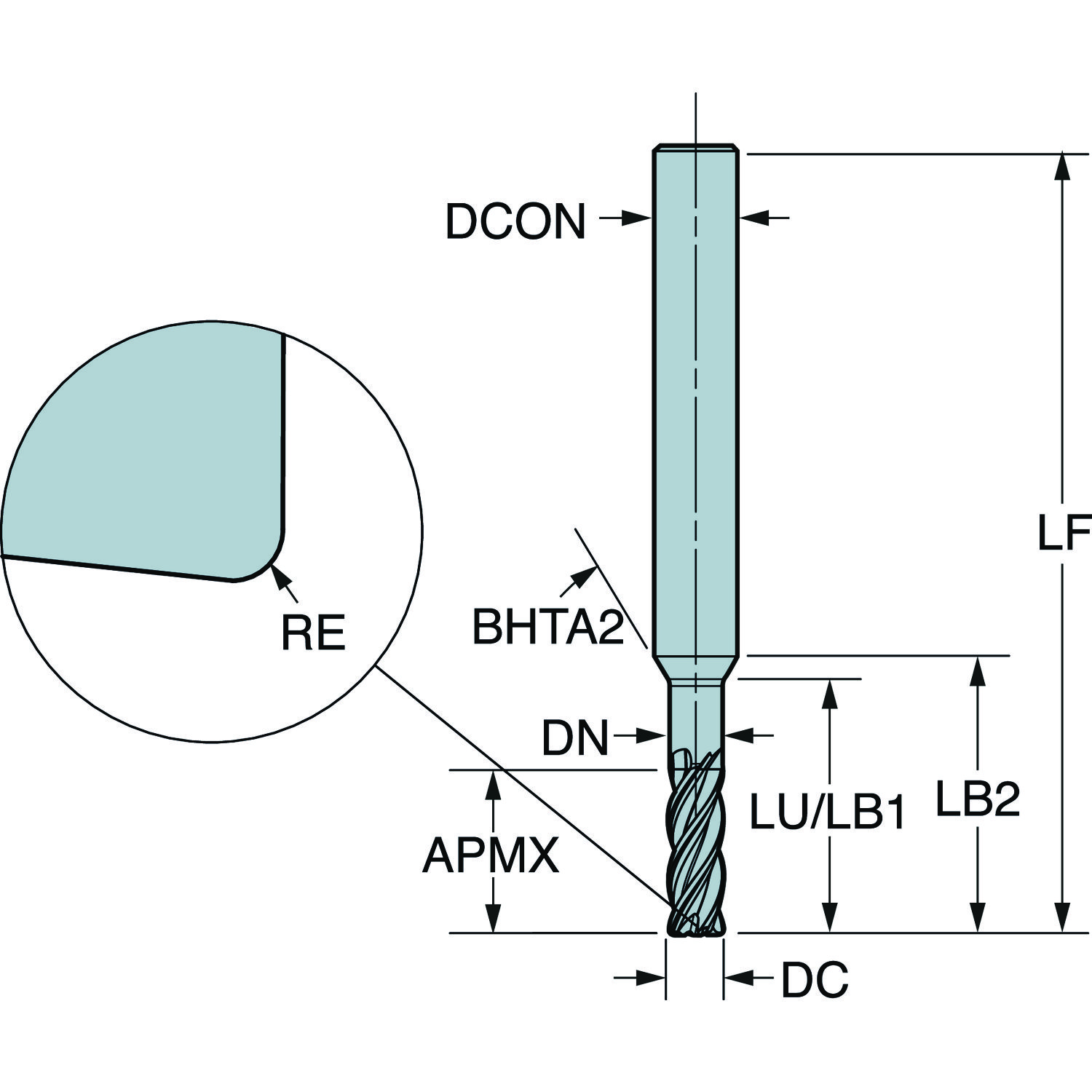

Fresa para aço (ISO P) · classe 1730 com cobertura PVD · raio de ponta 0,2 mm, diâmetro de corte 3 mm, comprimento funcional 57 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Recomendado Classe 1730

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
1K354-0300-020-XC 1730
Código compactado
1K354-0300-020-XC1730
Material ID
8213516
Família
Ferramentas
Tipo
Solid shoulder face mill
Classe
1730
Cobertura
ALCRN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
P
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
18.3 Gram
EAN
7323226616750
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
IT
Lançamento
01/10/2022
CoroPak de lançamento
22.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
245 m/min
Avanço por dente
0,04 mm/r
Rotação
25.995 rpm

Para Aço · Solid Milling · rotação calculada para Ø 3 mm. Ajuste pela sua máquina e fixação na calculadora.

Solid Milling

Material vc m/minfz mm/rAER Vida
P Aço 1ª escolha P2.1.Z.AN · 175 HB 245 (245 – 340)0,04 (0,02 – 0,04)0,1 (0,02 – 0,1) —
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 150 (150 – 210)0,03 (0,02 – 0,03)0,1 (0,02 – 0,1) —
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 285 (285 – 390)0,04 (0,02 – 0,04)0,1 (0,02 – 0,1) —
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB 1.300 (1.300 – 1.800)0,06 (0,02 – 0,06)0,1 (0,02 – 0,1) —

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo da aresta de corte da ferramenta KAPR 90
ângulo de conicidade BHTA_1 30
ângulo de conicidade BHTA_2 30
Ângulo de hélice do canal FHA 36.5
ângulo de saída axial GAMP 5
ângulo de saída radial GAMF 10
ângulo máximo de usinagem em rampa RMPX_FFW 5
Classe GRADE 1730
Classe da tolerância do diâmetro de corte TCDC h10
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento do corpo LB_1 13.5 mm
Comprimento do corpo LB_2 16.2 mm
Comprimento funcional LF 57 mm
Comprimento total OAL 57 mm
Comprimento util LU 13.5 mm
Diâmetro da conexão DCONMS 6 mm
Diâmetro de corte DC 3 mm
Diâmetro do corpo BD_1 2.88 mm
Diâmetro do pescoço DN 2.88 mm
Direção da interface de adaptação da máquina ADINTMS Cylindrical shank (DIN6535-HA) -metric: 6
Flute helix hand FHH right hand flute
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 P
ISO nível de classificação de material Secundário TMC1 M
Número efetivo de arestas de corte na parte periférica ZEFP 4
Profundidade de corte máxima APMX_FFW 9 mm
Profundidade de corte máxima APMX 9 mm
Profundidade de corte máxima APMX_PFW 9 mm
Raio do canto RE 0.2 mm
Reafiações máximas NORGMX 0
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embedded property SEP Não
Shank length (metric) LS 36 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
