Ferramentas · Fresa inteiriça de facear cantos a 90°

1K233-0200-NA H10F

Fresa de topo CoroMill® Dura de metal duro para usinagem geral

Fresa para não ferrosos e alumínio (ISO N) · classe H10F com cobertura Uncoated Grade · diâmetro de corte 2 mm, comprimento funcional 50 mm, 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Recomendado Classe H10F

Indicada em 1º lugar para: N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
1K233-0200-NA H10F
Código compactado
1K233-0200-NAH10F
Material ID
8386784
Família
Ferramentas
Tipo
Fresa inteiriça de facear cantos a 90°
Classe
H10F
Cobertura
Sem cobertura
Processo de cobertura
Classe sem cobertura
Substrato
WC
Material ISO principal
N
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
17 g
EAN
7323227354163
NCM
820770
UNSPSC
23241614
eCl@ss 13
21180602
Origem
IT
Lançamento
24/02/2023
CoroPak de lançamento
23.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
680 m/min
Avanço por dente
0,02 mm/r
Rotação
108.225 rpm

Para Não ferrosos · Solid Milling · rotação calculada para Ø 2 mm. Ajuste pela sua máquina e fixação na calculadora.

Solid Milling

Material vc m/minfz mm/rAER Vida
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB 680 (680 – 1.800)0,02 (0,01 – 0,04)1 (0,02 – 1) —

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

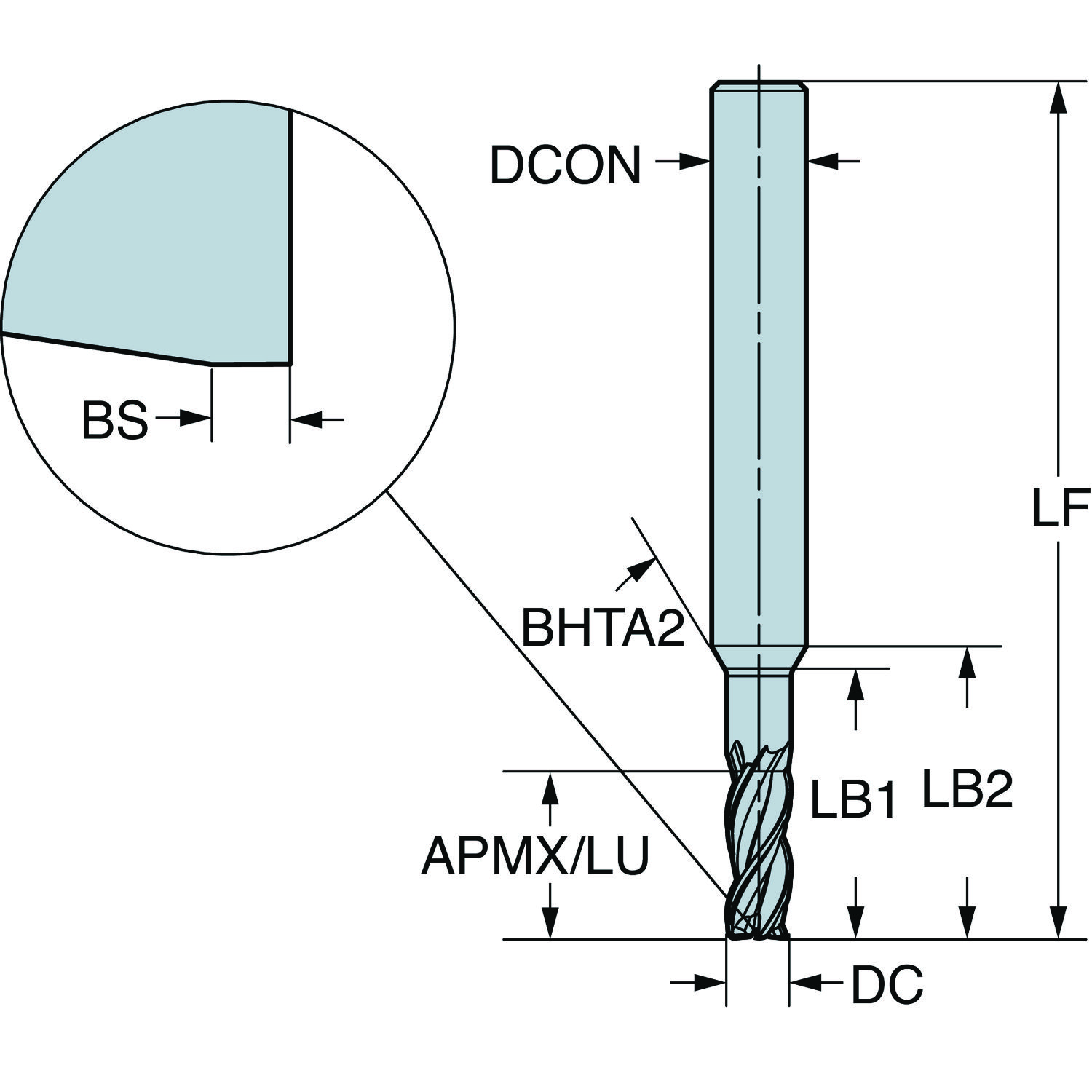

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR 90
Ângulo de conicidade BHTA_1 30
Ângulo de conicidade BHTA_2 30
Ângulo de hélice do canal FHA 35
Ângulo de saída axial GAMP 6
Ângulo de saída radial GAMF 13
Ângulo máximo de usinagem em rampa RMPX_FFW 20
Classe GRADE H10F
Classe da tolerância do diâmetro de corte TCDC h10
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da aresta alisadora BS 0 mm
Comprimento do corpo LB_1 10 mm
Comprimento do corpo LB_2 13.46 mm
Comprimento funcional LF 50 mm
Comprimento total OAL 50 mm
Comprimento util LU 6 mm
Diâmetro da conexão DCONMS 6 mm
Diâmetro de corte DC 2 mm
Diâmetro do corpo BD_1 2 mm
Direção da interface de adaptação da máquina ADINTMS Haste cilíndrica (DIN6535-HA) — métrica: 6
Grupo básico standard BSG COROMANT
ISO Cutting Tool Material ISOMAT Metal duro (WC) sem cobertura, grão < 1
ISO nível de classificação de material Primário TMC1 N
Número efetivo de arestas de corte na parte periférica ZEFP 3
Profundidade de corte máxima APMX_FFW 6 mm
Profundidade de corte máxima APMX 6 mm
Profundidade de corte máxima APMX_PFW 6 mm
Reafiações máximas NORGMX 0
Recurso de corte central CCC Sim
Rotação máxima RPMX 80000
Sensor embutido SEP Não
Sentido da hélice do canal FHH Canal à direita
Shank length (metric) LS 36 mm
Tolerância do diâmetro de conexão TCDCON h6

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
