Pastilhas · Pastilha para broca de ponta assimétrica

WCMX 08 04 12-GM 1105

Pastilha Coromant U para furação

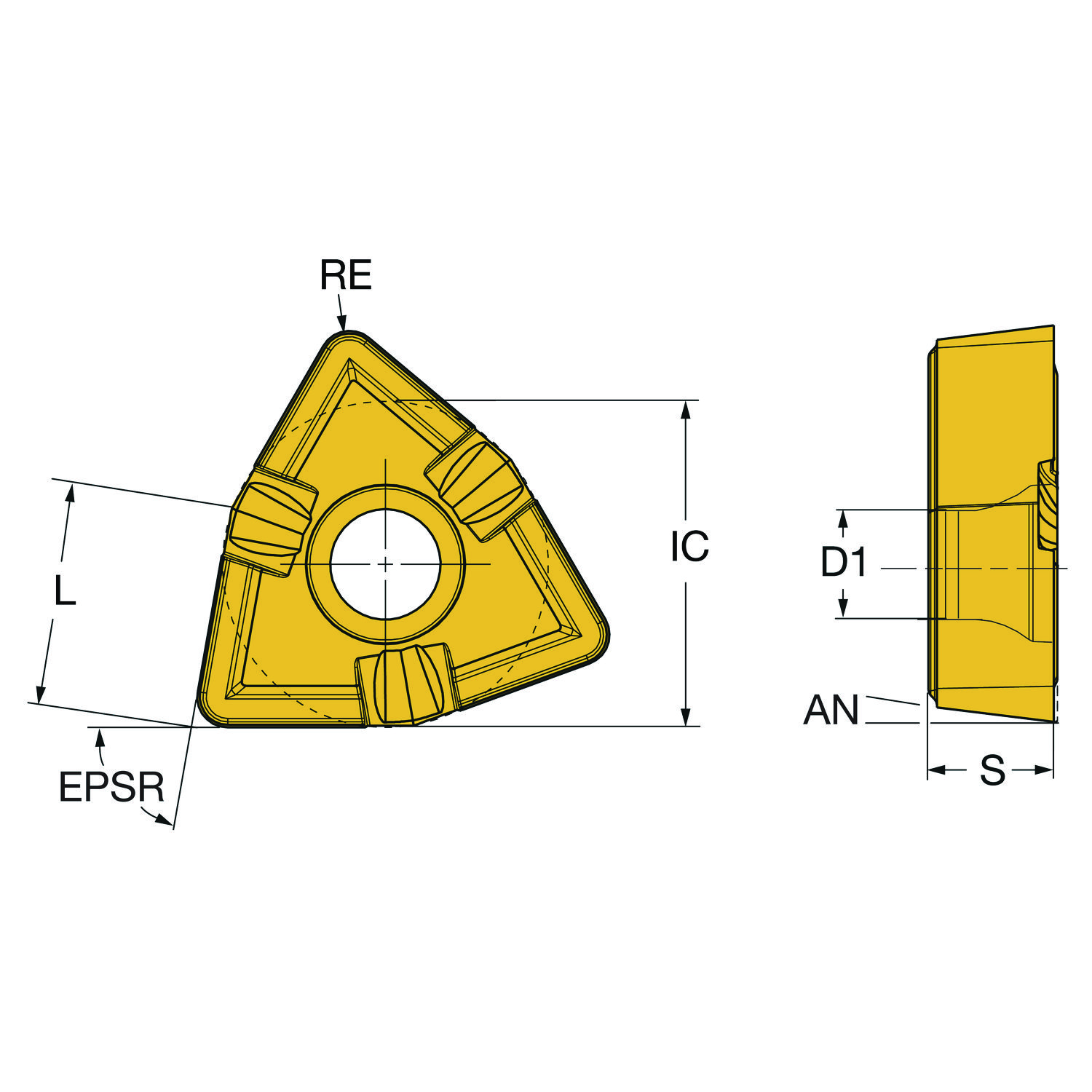

Pastilha para furação para ferro fundido (ISO K) · classe 1105 com cobertura PVD · círculo inscrito 12,7 mm, raio de ponta 1,2 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1105 Em descontinuação

Indicada em 1º lugar para: M (aço inoxidável), K (ferro fundido)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

WCMX 08 04 12-GM 1205 — Coromant® U insert for drilling

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO
WCMX 08 04 12-GM 1105
Código compactado
WCMX080412-GM1105
Material ID
6251740
Família
Pastilhas
Tipo
Pastilha para broca de ponta assimétrica
Classe
1105
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
K
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário
8,84 g
EAN
26251740
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182007
Origem
US
Lançamento
04/09/2018
CoroPak de lançamento
12.2

Arquivos CAD

Sem arquivos CAD para este item no acervo da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
115 m/min
Avanço por rotação
0,19 mm/r
Vida da ferramenta
3.300 s

Para Ferro fundido · Indexable Drilling. Ajuste pela sua máquina e fixação na calculadora.

Indexable Drilling · LxD 1 undefined

Material vc m/minfn mm/r Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 115 (75 – 140)0,19 (0,15 – 0,22) 3.300 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Ângulo da ponta da pastilha EPSR 80
Ângulo de folga principal AN 7
Ângulo de saída da pastilha GAN 18
Classe GRADE 1105
Código da pastilha INSUC P+C
Código de condições da aresta de corte CECC Arredondada
Código de montagem da pastilha IFS Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados
Código do formato da pastilha SC Trigonal 80°
Código do tamanho do assento da pastilha SSC_M 8
Código do tamanho do assento da pastilha SSC_N 1/2
Comprimento da aresta de corte L 8.69 mm
Designação da aplicação do quebra-cavacos por fabricante CBMD GM
Diâmetro do círculo inscrito IC 12.7 mm
Diâmetro do furo de fixação D1 4.3 mm
Espessura da pastilha S 4.76 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE WC0804
ISO Cutting Tool Material ISOMAT Metal duro (WC) com cobertura
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Todos TMC1 MK
Número de arestas de corte CEDC 3
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE Face única
Raio do canto RE 1.2 mm
Sensor embutido SEP Não
Tipo de operação CTPT Avanço médio

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
