TR-C6-D13MCL-00130

Unidade de corte CoroTurn® TR para torneamento

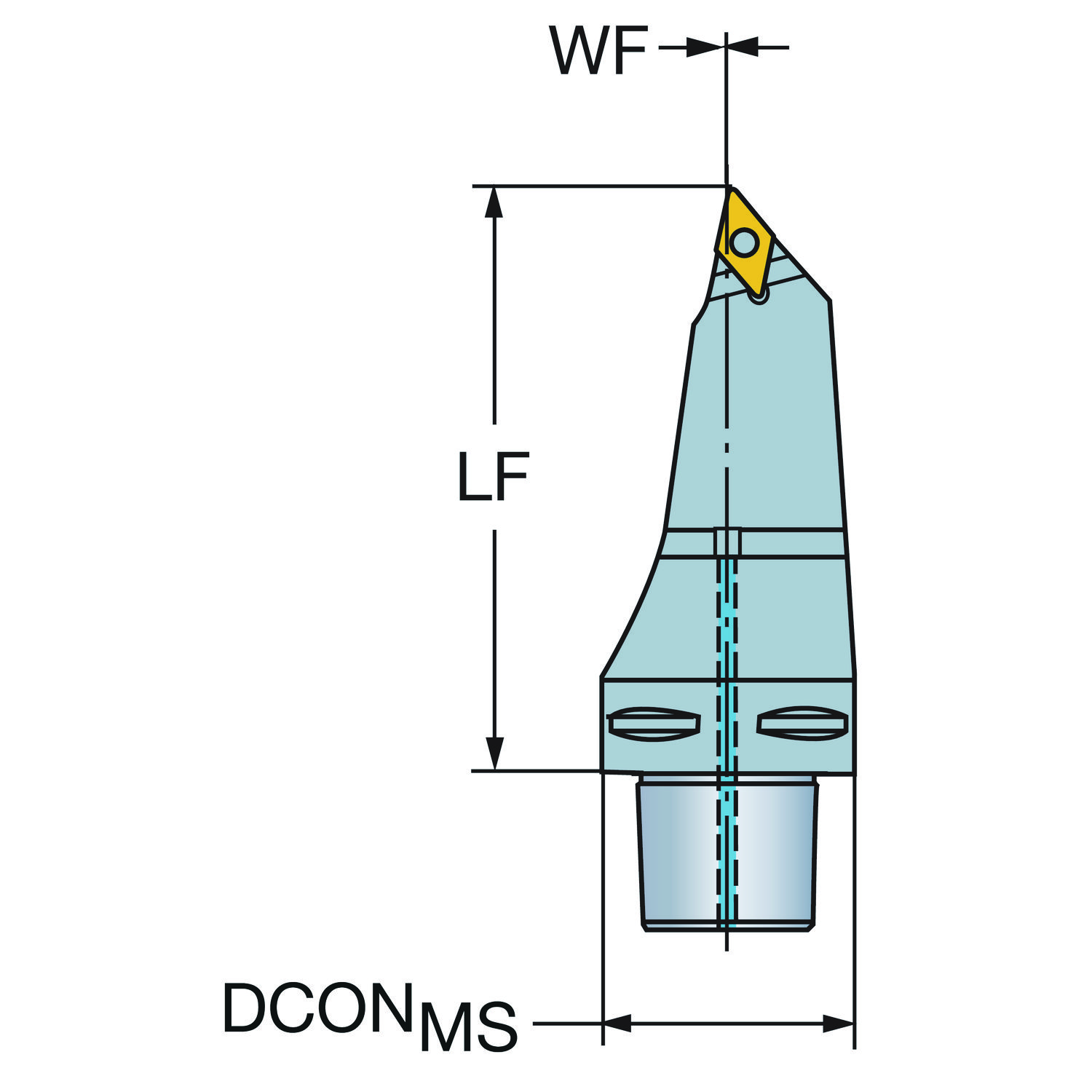

Ferramenta para torneamento · comprimento funcional 130 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Ciclo de vida: Liberado Preço na loja

Entrega imediata

R$2.676,31a unidade

Prazo e condições da loja Hailtools. Como comprar

R$2.676,31 a unidade

Entrega imediata · em estoque

Dados principais

Código ISO
TR-C6-D13MCL-00130
Código compactado
TR-C6-D13MCL-00130
Material ID
5755245
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
1,78 kg
EAN
12158646
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181008
Origem
CH
Lançamento
29/01/2007
CoroPak de lançamento
07.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-01 Parafuso
  • 1 × 5691 034-03 Bico
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver TR-C6-D13MCL-00130 em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 4.217 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 55
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 45
Ângulo máximo de usinagem em rampa RMPX 30
Balanço máximo OHX 130 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica e radial
Comprimento funcional LF 130 mm
Comprimento total OAL 168 mm
Diâmetro da conexão DCONMS 63 mm
Direção da interface de adaptação da máquina ADINTMS Coromant Capto (parafuso e segmento fixação) — tamanho C6
Identificação da pastilha padrão MIID TR-DC1308
Largura funcional WF 0 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroTurn TR ( TR-DC1308 )
Peso do item WT 1.78 kg
Pressão de refrigeração CP 40 bar
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída descentralizada com bicos ajustáveis
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
