Pastilhas · Pastilha para broca de ponta assimétrica
TPMX 16 03 12 R22 S6
T-Max®, pastilha para furação

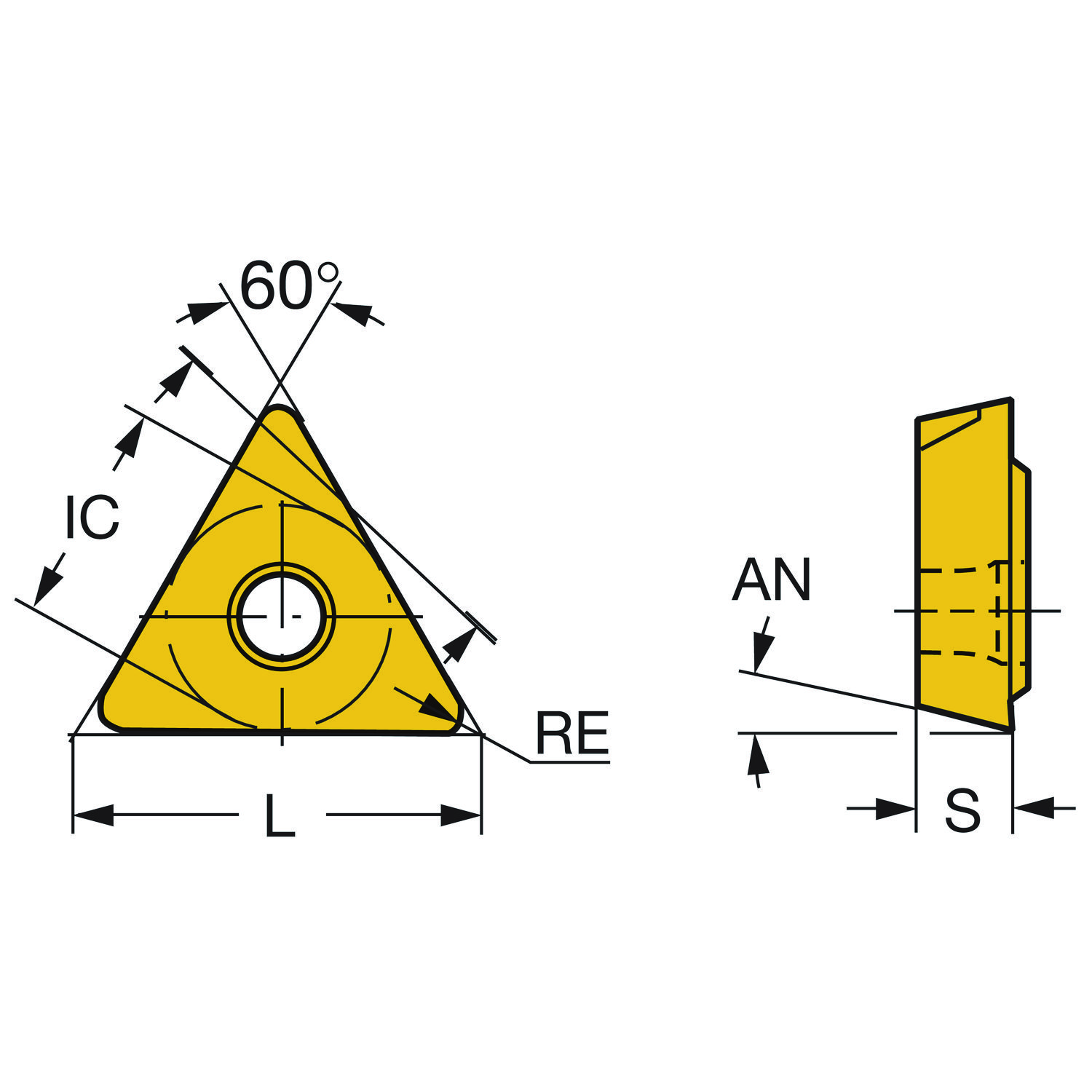

Pastilha conceito · classe S6 · círculo inscrito 9,525 mm, raio de ponta 1,2 mm, espessura 3,175 mm. Nesta página: ficha técnica ISO 13399 completa e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe S6 Descontinuado
Pedir alternativa à engenhariaItem descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Dados principais
- Código ISO
- TPMX 16 03 12 R22 S6
- Código compactado
- TPMX160312R22S6
- Material ID
- 5755324
- Família
- Pastilhas
- Tipo
- Pastilha para broca de ponta assimétrica
- Classe
- S6
- Substrato
- HW
- Peso unitário
- 0,014 kg
- EAN
- 10105874
- UNSPSC
- 23242105
- eCl@ss 13
- 21182001
- CoroPak de lançamento
- 84.1
Arquivos CAD
Sem arquivos CAD para este item no acervo da Sandvik Coromant.
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 60 |
| Ângulo de saída da pastilha | GAN | 0 |
| Classe | GRADE | S6 |
| Código da pastilha | INSUC | P |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Triangular |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 3/8 |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | 22 |
| Diâmetro do círculo inscrito | IC | 9.525 mm |
| Espessura da pastilha | S | 3.175 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | CoroDrill U TP1603xx |
| Número de arestas de corte | CEDC | 3 |
| Peso do item | WT | 0.014 kg |
| Propriedade da aresta Wiper | WEP | Não |
| Raio do canto | RE | 1.2 mm |
| Sensor embutido | SEP | Não |
| Substrato | SUBSTRATE | HW |
Suportes que recebem esta pastilha · 26 no catálogo
CTDPL 2020K 16 T-Max® S, ferramenta convencional para torneamento CTDPL 2525M 16 T-Max® S, ferramenta convencional para torneamento CTDPR 2020K 16 T-Max® S, ferramenta convencional para torneamento CTDPR 2525M 16 T-Max® S, ferramenta convencional para torneamento
CTFPL 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTFPL 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento CTFPR 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTFPR 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento
CTGNL 2525M 16-ID Porta Ferramenta convencional T-Max® para torneamento CTGNL 3225P 16-ID T-Max®, ferramenta convencional para torneamento CTGNR 2525M 16-ID Porta Ferramenta convencional T-Max® para torneamento CTGNR 3225P 16-ID T-Max®, ferramenta convencional para torneamento
CTGPL 12 3B Porta Ferramenta convencional T-Max® S para torneamento CTGPL 16 3D T-Max® S, ferramenta convencional para torneamento CTGPL 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTGPL 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento CTGPL 3225P 16-ID T-Max® S, ferramenta convencional para torneamento CTGPR 12 3B Porta Ferramenta convencional T-Max® S para torneamento CTGPR 16 3D Porta Ferramenta convencional T-Max® S para torneamento CTGPR 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTGPR 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento CTGPR 3225P 16-ID Porta Ferramenta convencional T-Max® S para torneamento
CTTPL 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTTPL 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento CTTPR 2020K 16 Porta Ferramenta convencional T-Max® S para torneamento CTTPR 2525M 16 Porta Ferramenta convencional T-Max® S para torneamento Nada com esse termo. Tente só o início do código.
