TLRL-163D — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

TLRL-163D

Porta Ferramenta convencional Top Lok para cortes e canais

Ferramenta para torneamento · comprimento funcional 152,4 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
TLRL-163D
Código compactado
TLRL-163D
Material ID
5753315
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
700 g
EAN
80000961
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
IN
Lançamento
22/05/1989
CoroPak de lançamento
89.1

Arquivos CAD

Itens inclusos

  • 1 × C3R Grampo
  • 1 × 10090 Parafuso
  • 1 × 3021 010-040 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

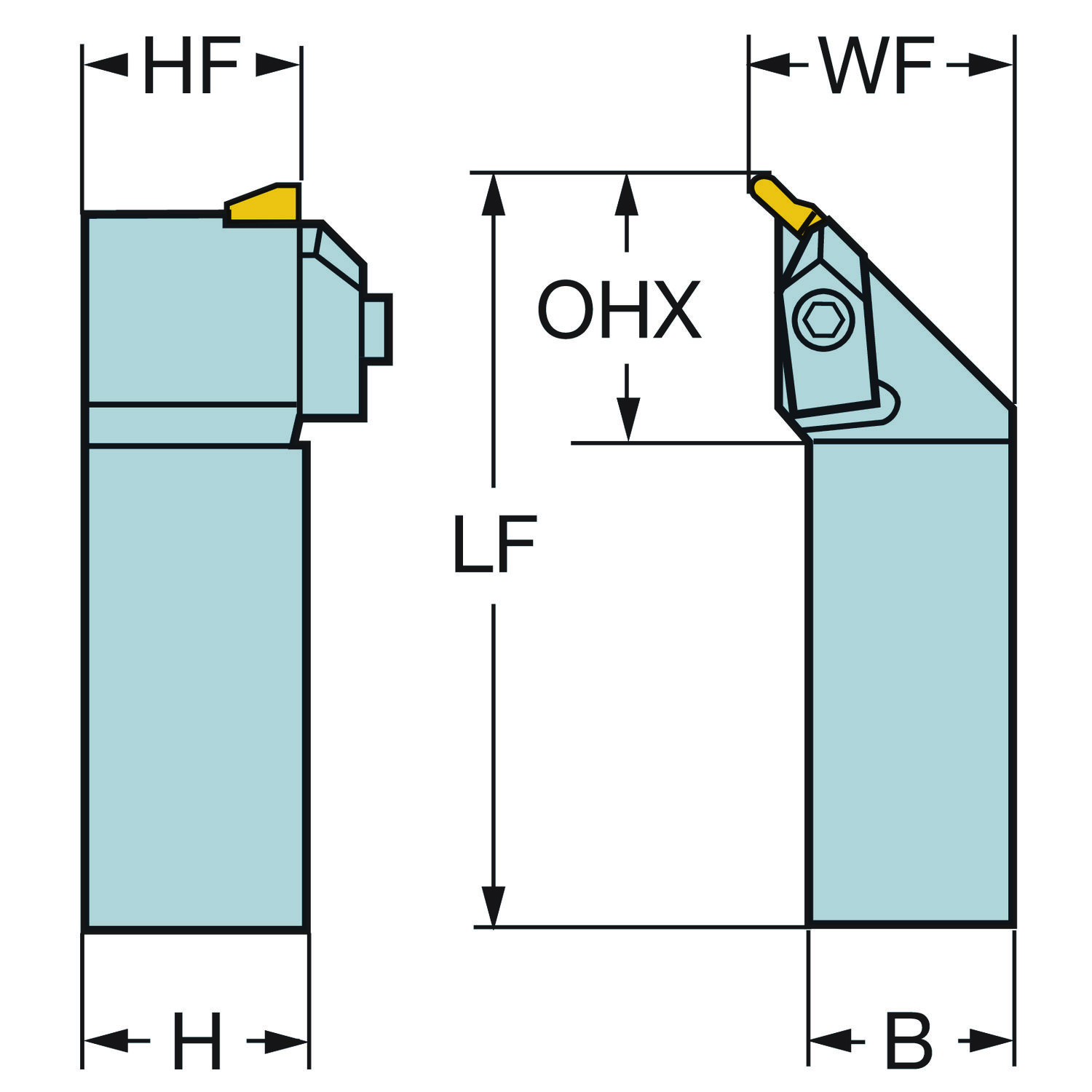

ParâmetroCódigoValor
Altura da haste H 25.4 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 135
Ângulo de ataque da ferramenta PSIR -45
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 45
Balanço máximo OHX 31.75 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 3
Código do tamanho do assento da pastilha SSC_N 3
Código do tipo de fixação MTP Grampo sobre a pastilha
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 120.7 mm
Comprimento funcional LF 152.4 mm
Comprimento total OAL 152.4 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 1 x 1
Identificação da pastilha padrão MIID TLU 3
Largura da haste B 25.4 mm
Largura funcional WF 31.75 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Top-Lok -estilo 3R (TLU3R)
Profundidade máxima de corte CDX 4.8 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 5 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
