TITR-W4R-D13X-27A

Cabeça CoroTurn® TR para torneamento

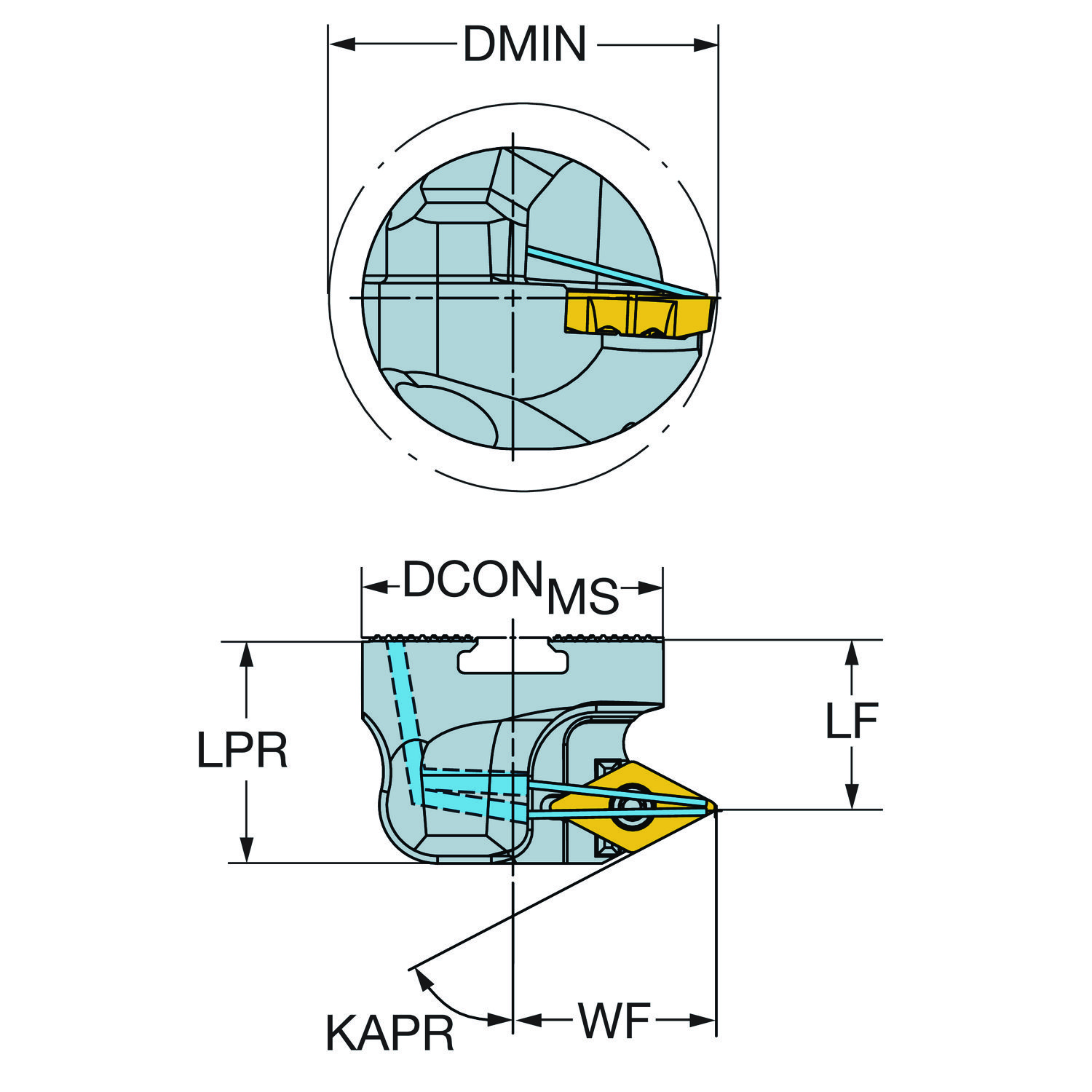

Ferramenta para torneamento · comprimento funcional 23 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
TITR-W4R-D13X-27A
Código compactado
TITR-W4R-D13X-27A
Material ID
7726358
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
179 g
EAN
7323224425033
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181010
Origem
NO
Lançamento
25/02/2019
CoroPak de lançamento
19.1

Arquivos CAD

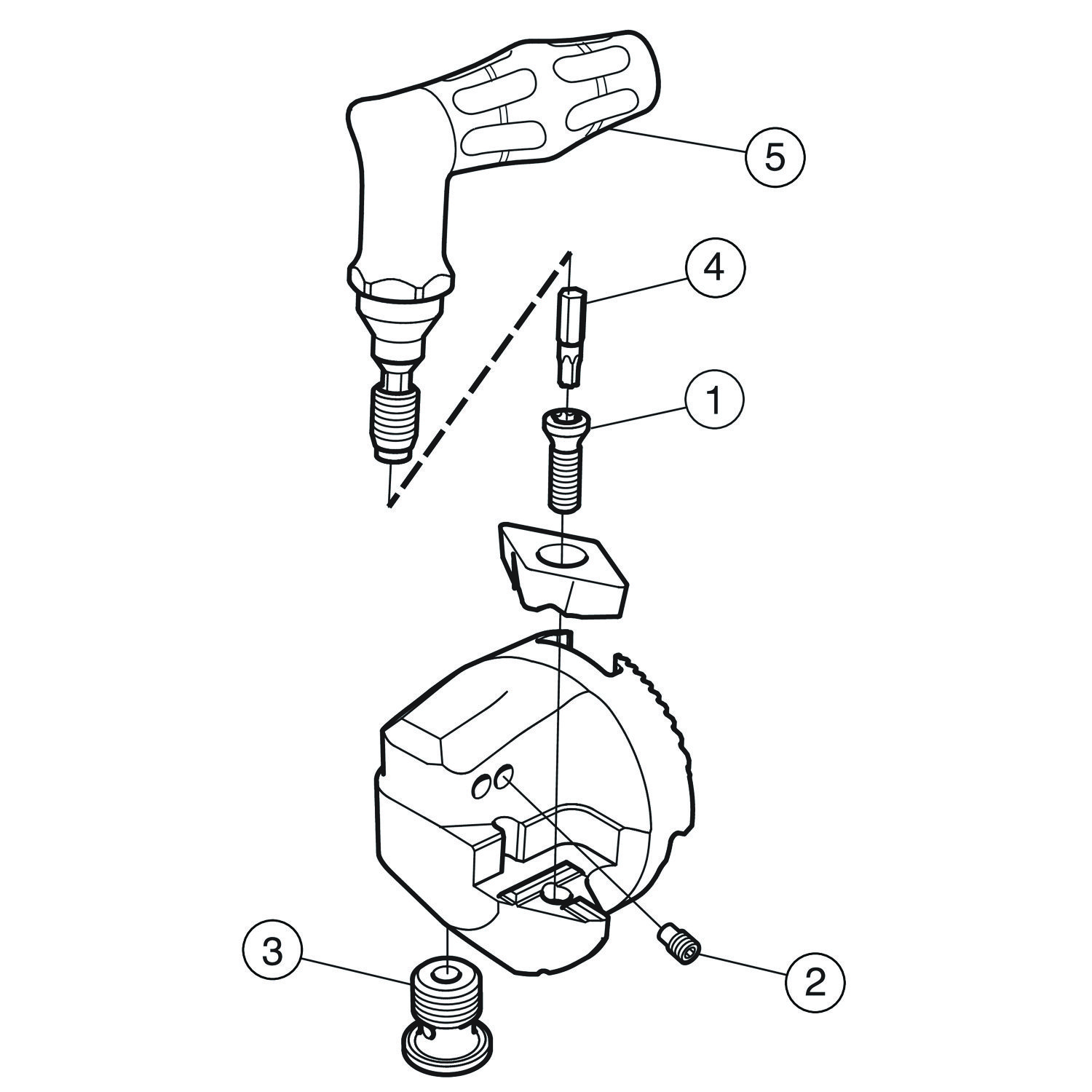

Itens inclusos

  • 1 × 5513 020-01 Parafuso da pastilha
  • 2 × 5691 026-13 Bico
  • 1 × 5512 104-01 Parafuso de refrigeração
  • 1 × 5680 084-02 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR 62.5
Ângulo da aresta de corte da ferramenta KAPR_1 62.5
Ângulo da aresta de corte da ferramenta KAPR_2 62.5
Ângulo da ponta da pastilha EPSR 55
Ângulo de ataque da ferramenta PSIR 27.5
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS -3
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 60
Balanço máximo OHX 23 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 13
Código do tamanho do assento da pastilha SSC_N 13
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Descentralizada pelo flange
Comprimento funcional LF 23 mm
Comprimento total OAL 23 mm
Diâmetro da conexão DCONMS 40 mm
Diâmetro do corpo BD 40 mm
Diâmetro mínimo do furo DMIN_1 50 mm
Diâmetro mínimo do furo DMIN 50 mm
Direção da interface de adaptação da máquina ADINTMS Cunha trava — tamanho 40
Identificação da pastilha padrão MIID TR-DC1308
Largura funcional WF 27 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroTurn TR ( TR-DC1308 )
Peso do item WT 0.179 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Axial concêntrica ou excêntrica com bico ajustável
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
