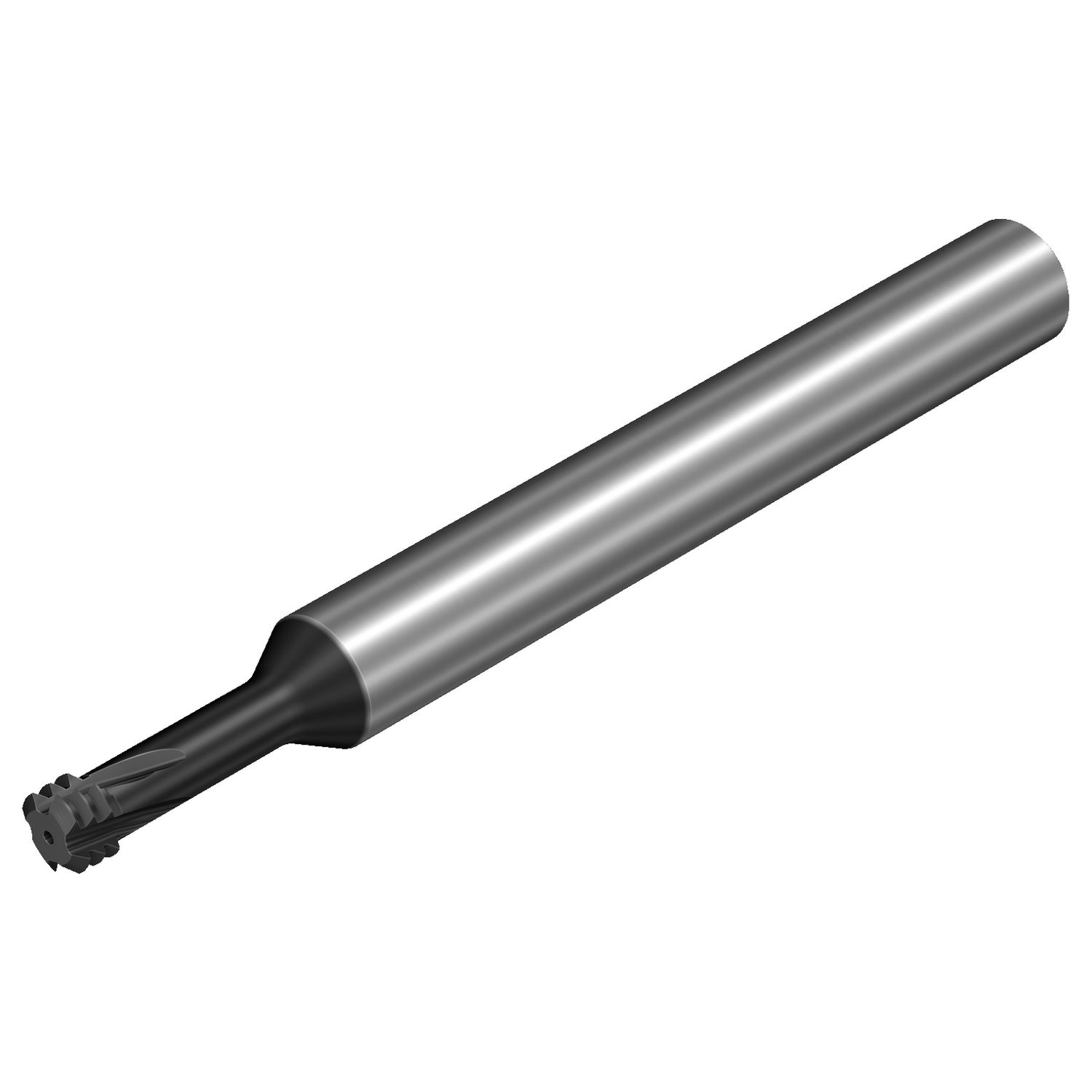

Foto do produto
Ferramentas · Fresa de rosca inteiriça com fresamento helicoidal e chanfro
T500-XM20AA-M5 X1AH
CoroThread® Mill 500, fresa de topo inteiriça de metal duro para rosqueamento orbital
Fresa · classe X1AH com cobertura PVD · 4 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe X1AH
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), O (outros)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- T500-XM20AA-M5 X1AH
- Código compactado
- T500-XM20AA-M5X1AH
- Material ID
- 9081993
- Família
- Ferramentas
- Tipo
- Fresa de rosca inteiriça com fresamento helicoidal e chanfro
- Classe
- X1AH
- Cobertura
- AlTiN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 0,023 kg
- EAN
- 7323229808220
- UNSPSC
- 23241614
- eCl@ss 13
- 21180610
- Lançamento
- 24/09/2026
- CoroPak de lançamento
- 26.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da aresta de corte da ferramenta | KAPR | 0 |
| Ângulo de hélice do canal | FHA | 15 |
| Ângulo de saída radial | GAMF | 7.5 |
| Caracteristica da aresta interrompida | IEP | Não |
| Classe | GRADE | X1AH |
| Cobertura | COATING | PVD AlTiN |
| Código para tipo entrada da refrigeração | CNSC | Entrada axial concêntrica |
| Comprimento do corpo | LB | 11.2 mm |
| Comprimento funcional | LF_1 | 57 mm |
| Comprimento funcional | LF_2 | 57 mm |
| Comprimento total | OAL | 57 mm |
| Comprimento util | LU | 11.2 mm |
| Diâmetro da conexão | DCONMS | 6 mm |
| Diâmetro de corte | DC_1 | 4 mm |
| Diâmetro de corte | DC_2 | 4 mm |
| Diâmetro do corpo | BD | 2.99 mm |
| Diâmetro do pescoço | DN | 2.99 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica (DIN6535-HA) — métrica: 6 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 4 |
| Para diâmetro da rosca | FTDZ | M 5 |
| Passo da rosca | TP | 0.8 mm |
| Peso do item | WT | 0.023 kg |
| Profundidade de corte máxima | APMX | 2.4 mm |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Substrato | SUBSTRATE | HC |
| Tipo de formato de rosca | THFT | M (métrica 60°) |
| Tipo de rosca | TTP | Interna |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
