T300-SD100DE-10-24 D150

Macho de corte CoroTap™ 300 com canais helicoidais

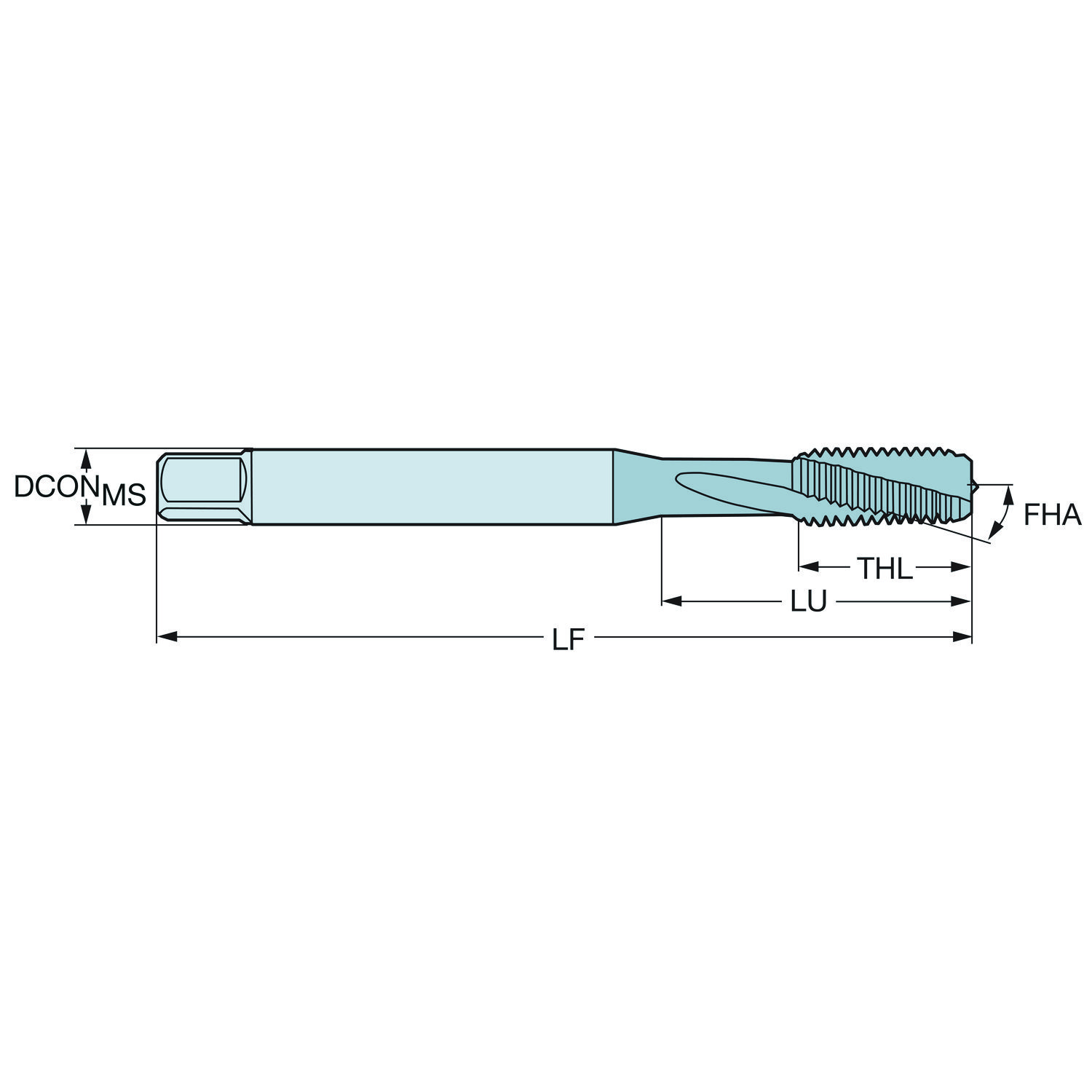

Macho e matriz para superligas e titânio (ISO S) · classe D150 com cobertura Uncoated Grade · comprimento funcional 70 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe D150

Indicada em 1º lugar para: S (superligas e titânio)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: T300-SD100DE-10-24 D150
Código compactado: T300-SD100DE-10-24D150
Material ID: 7382668
Família: Ferramentas
Tipo: Macho de corte para roscas cilíndricas com canais de cavaco
Classe: D150
Cobertura: Sem cobertura
Processo de cobertura: Classe sem cobertura
Substrato: HSS-E-PM
Material ISO principal: S
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 14 g
EAN: 7323222268205
NCM: 820740
UNSPSC: 23291800
eCl@ss 13: 21180302
Origem: DE,IN
Lançamento: 23/09/2017
CoroPak de lançamento: 17.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 3 m/min
Vida da ferramenta: 120 s

Para Superligas e titânio · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento com macho

Material	v_c m/min	Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	3	120 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de hélice do canal	FHA	25
Ângulo de saída radial	GAMF	4
Classe	GRADE	D150
Classe de tolerância da rosca	TCTR	2B
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento da rosca	THL	16 mm
Comprimento de fixação	LSCMS	23 mm
Comprimento funcional	LF	70 mm
Comprimento util	LU	16 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	SD
Diâmetro da conexão	DCONMS	6 mm
Diâmetro da rosca	TD	4.83 mm
Diâmetro da rosca	TDZ	UNC #10-24
Diâmetro do furo pré-usinado	PHD	3.9 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste de macho DIN — métrica: 6.00 x 4.90
Grupo básico standard	BSG	DIN 2184-1
ISO Cutting Tool Material	ISOMAT	HSS sinterizado (≥ 4,5% Co ou ≥ 2,6% V)
ISO nível de classificação de material Primário	TMC1	S
Quantidade de canais	NOF	3
Reafiações máximas	NORGMX	0
Roscas por polegadas	TPI	24
Sensor embutido	SEP	Não
Sentido da hélice do canal	FHH	Canal à direita
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante
Tipo de chanfro de rosqueamento	THCHT	C = 2-3xTP
Tipo de furo pré-usinado	PHT	Furo cego

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
