Ferramentas · Cutting tap for cylindrical threads with chip flutes
T100-KM101AB-M12X150D210
Macho de corte CoroTap™ 100 com canais retos

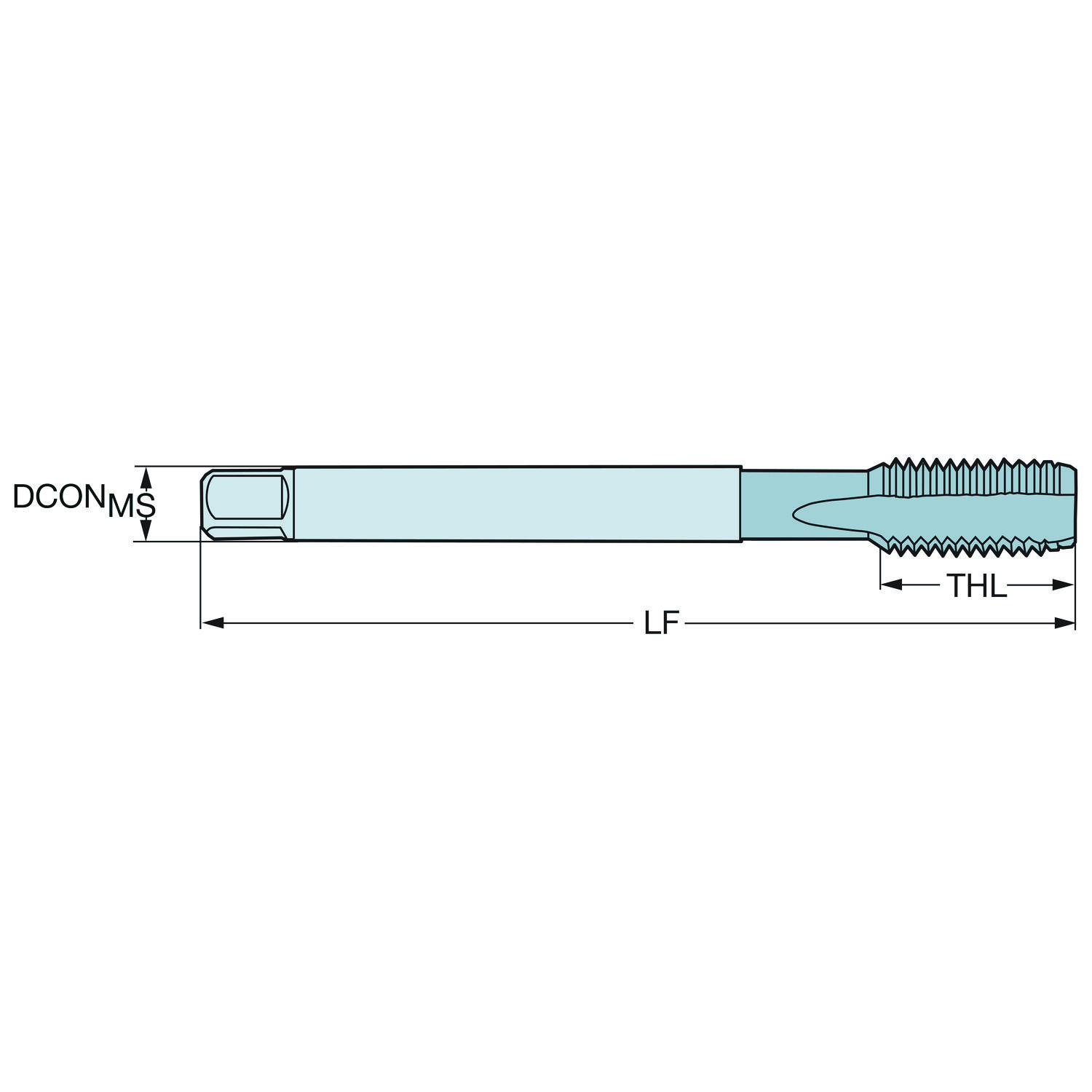

Macho e matriz para ferro fundido (ISO K) · classe D210 com cobertura PVD · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Recomendado Classe D210 Preço na loja Sob encomenda na Sandvik Coromant
Entrega imediata
R$649,43 a unidade. Prazo e condições da loja Hailtools.
Dados principais
- Código ISO
- T100-KM101AB-M12X150D210
- Código compactado
- T100-KM101AB-M12X150D210
- Material ID
- 6871347
- Família
- Ferramentas
- Tipo
- Cutting tap for cylindrical threads with chip flutes
- Classe
- D210
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- HSS-E-PM
- Material ISO principal
- K
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 55.7 Gram
- EAN
- 7323220282159
- NCM
- 820740
- UNSPSC
- 23291800
- eCl@ss 13
- 21180301
- Origem
- IN
- Lançamento
- 11/08/2015
- CoroPak de lançamento
- 15.2
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
RA no celular Modelo gerado do CAD da fábrica, em escala real · 2.338 triângulos.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 50 m/min
- Vida da ferramenta
- 2.502 s
Para Ferro fundido · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.
Rosqueamento com macho
| Material | vc m/min | Vida |
|---|---|---|
| K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB | 50 | 2.502 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de hélice do canal | FHA | 0 |
| ângulo de saída radial | GAMF | 3 |
| Classe | GRADE | D210 |
| Classe de tolerância da rosca | TCTR | 6HX |
| Código para tipo entrada da refrigeração | CNSC | without coolant entry |
| Comprimento da rosca | THL | 23 mm |
| Comprimento de fixação | LSCMS | 28.11 mm |
| Comprimento funcional | LF | 100 mm |
| Comprimento util | LU | 71.9 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | KM |
| Diâmetro da conexão | DCONMS | 9.32 mm |
| Diâmetro da rosca | TD | 12 mm |
| Diâmetro da rosca | TDZ | MF 12x1.5 |
| Diâmetro do furo pré-usinado | PHD | 10.5 mm |
| Diâmetro do pescoço | DN | 8.9 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Tap shank ANSI -inch: 0.367 x 0.275 |
| Flute helix hand | FHH | neutral (straight) flute |
| Grupo básico standard | BSG | DIN 374/ANSI |
| ISO Cutting Tool Material | ISOMAT | Powder HSS <gt/>=4,5% Co or <gt/>=2,6% V |
| ISO nível de classificação de material Primário | TMC1 | K |
| Passo da rosca | TP | 1.5 mm |
| Premachined hole type | PHT | blind hole |
| Quantidade de canais | NOF | 5 |
| Reafiações máximas | NORGMX | 0 |
| Sensor embedded property | SEP | Não |
| Tipo código de saída de refrigeração | CXSC | no coolant exit |
| Tipo de chanfro de rosqueamento | THCHT | C = 2-3xTP |
| Tolerância do diâmetro de conexão | TCDCON | h9 |
O que se acopla do lado da máquina: mesmo tipo de acoplamento e mesmo tamanho. · 3 no catálogo
A393.14-20-1/2 Pinça ER para haste do macho A393.14-25-1/2 Pinça ER para haste do macho A393.14-32-1/2 Pinça ER para haste do macho Nada com esse termo. Tente só o início do código.
