T300-NM100DB-M12X150B150

CoroTap® 300, macho de corte com canais espirais

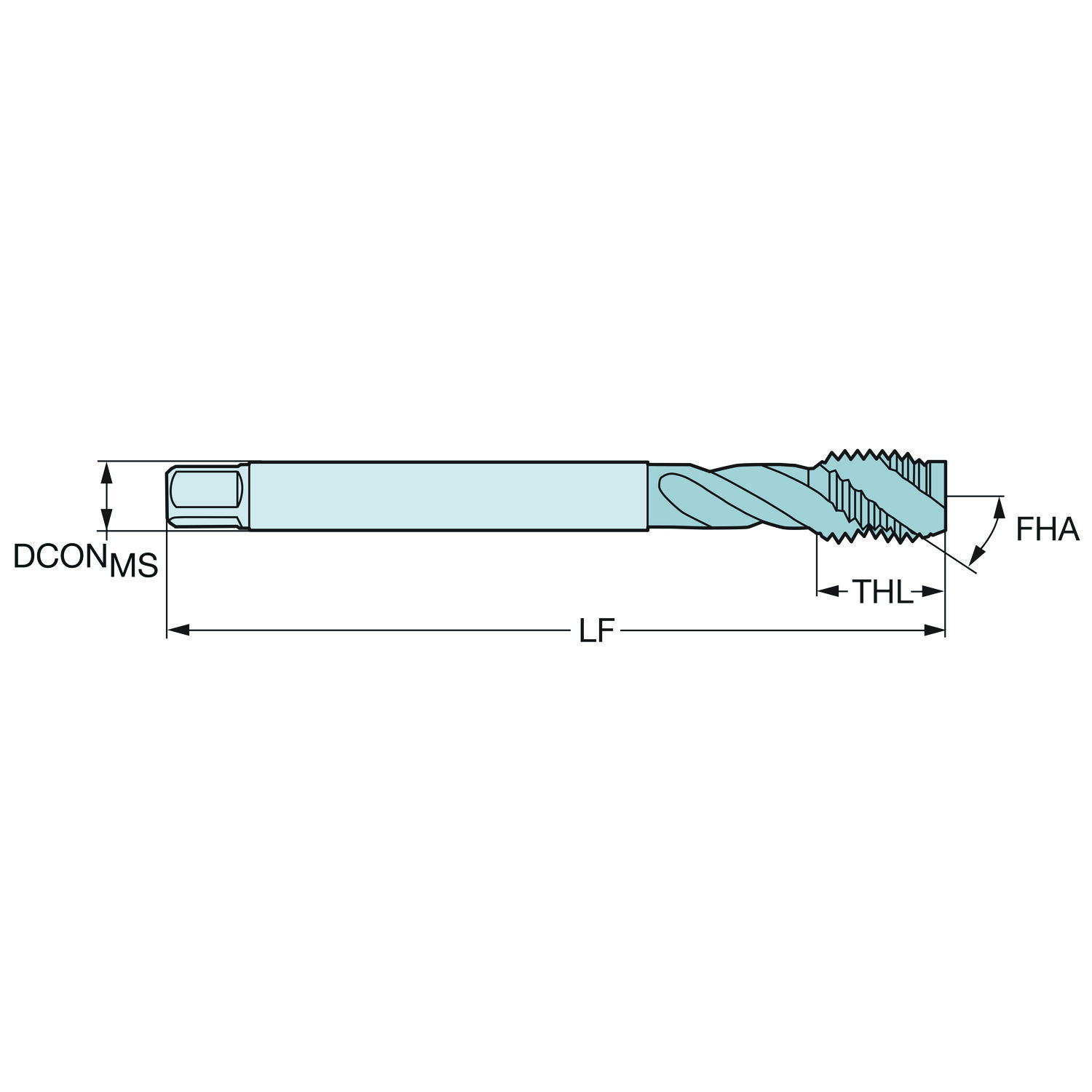

Macho · classe B150 · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe B150 Sem reposição — só estoque

Indicada em 1º lugar para: N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

T300-XM100DB-M12X150C150 — Macho de corte CoroTap™ 300 com canais helicoidais

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO: T300-NM100DB-M12X150B150
Código compactado: T300-NM100DB-M12X150B150
Material ID: 7666380
Família: Ferramentas
Tipo: Macho de corte para roscas cilíndricas com canais de cavaco
Classe: B150
Substrato: HSS-E
Peso unitário: 53 g
EAN: 7323224170780
UNSPSC: 23291800
eCl@ss 13: 21180301
Lançamento: 24/07/2018
CoroPak de lançamento: 18.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 20 m/min
Vida da ferramenta: 1.284 s

Para Não ferrosos · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento com macho

Material	v_c m/min	Vida
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	20	1.284 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de hélice do canal	FHA	35
Ângulo de saída radial	GAMF	15
Classe	GRADE	B150
Classe de tolerância da rosca	TCTR	6H
Código para tipo entrada da refrigeração	CNSC	Sem entrada de refrigerante
Comprimento da rosca	THL	21 mm
Comprimento de fixação	LSCMS	27 mm
Comprimento do chanfro do macho	TCL	2.9748538947277217 mm
Comprimento funcional	LF	100 mm
Comprimento total	OAL	101.92 mm
Comprimento util	LU	73 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	NM
Diâmetro da conexão	DCONMS	9 mm
Diâmetro da rosca	TD	12 mm
Diâmetro da rosca	TDZ	MF 12x1.5
Diâmetro do furo pré-usinado	PHD	10.5 mm
Diâmetro do pescoço	DN	8.7 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste de macho DIN — métrica: 9.00 x 7.00
Grupo básico standard	BSG	DIN 374
Passo da rosca	TP	1.5 mm
Peso do item	WT	0.053 kg
Propriedade de conicidade da rosca	THBTP	Não
Quantidade de canais	NOF	3
Reafiações máximas	NORGMX	0
Sensor embutido	SEP	Não
Sentido da hélice do canal	FHH	Canal à direita
Substrato	SUBSTRATE	HSS-E
Tipo código de saída de refrigeração	CXSC	Sem saída de refrigerante
Tipo de chanfro de rosqueamento	THCHT	C = 2-3xTP
Tipo de formato de rosca	THFT	MF 60°
Tipo de furo	HTY	Furo cego
Tipo de furo pré-usinado	PHT	Furo cego
Tolerância do diâmetro de conexão	TCDCON	h9

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
