T100-KM109AE-7/16 D210

Macho de corte CoroTap™ 100 com canais retos

Macho e matriz para ferro fundido (ISO K) · classe D210 com cobertura PVD · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe D210 Sob encomenda na Sandvik Coromant

Indicada em 1º lugar para: K (ferro fundido)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO: T100-KM109AE-7/16 D210
Código compactado: T100-KM109AE-7/16D210
Material ID: 6871313
Família: Ferramentas
Tipo: Macho de corte para roscas cilíndricas com canais de cavaco
Classe: D210
Cobertura: TIALN
Processo de cobertura: PVD
Substrato: HSS-E-PM
Material ISO principal: K
Quantidade por embalagem: 1
Quantidade mínima: 1
Peso unitário: 46 g
EAN: 7323220281817
NCM: 820740
UNSPSC: 23291800
eCl@ss 13: 21180301
Origem: IN
Lançamento: 29/08/2015
CoroPak de lançamento: 15.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 50 m/min
Vida da ferramenta: 2.502 s

Para Ferro fundido · Rosqueamento com macho. Ajuste pela sua máquina e fixação na calculadora.

Rosqueamento com macho

Material	v_c m/min	Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB	50	2.502 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo de hélice do canal	FHA	0
Ângulo de saída radial	GAMF	3
Classe	GRADE	D210
Classe de tolerância da rosca	TCTR	2BX
Código para tipo entrada da refrigeração	CNSC	Entrada axial concêntrica

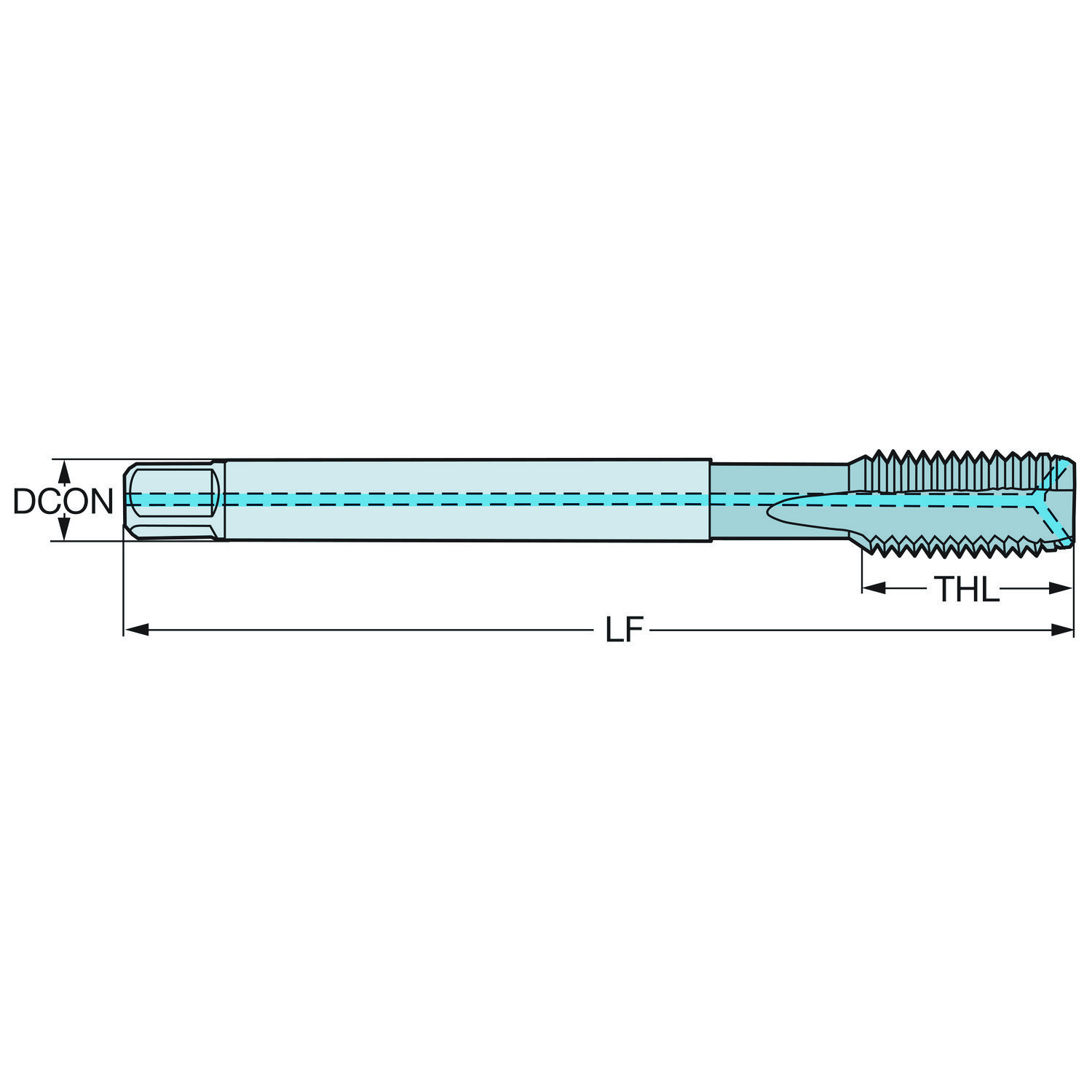

Comprimento da rosca	THL	20 mm
Comprimento de fixação	LSCMS	27.32 mm
Comprimento funcional	LF	100 mm
Comprimento util	LU	72.7 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	KM
Diâmetro da conexão	DCONMS	8.2 mm
Diâmetro da rosca	TD	11.11 mm
Diâmetro da rosca	TDZ	UNC 7/16-14
Diâmetro do furo pré-usinado	PHD	9.4 mm
Diâmetro do pescoço	DN	7.8 mm
Direção da interface de adaptação da máquina	ADINTMS	Haste de macho ANSI — polegada: 0.323 x 0.242
Grupo básico standard	BSG	DIN 2184-1/ANSI
ISO Cutting Tool Material	ISOMAT	HSS sinterizado (≥ 4,5% Co ou ≥ 2,6% V)
ISO nível de classificação de material Primário	TMC1	K
Pressão de refrigeração	CP	10 mm
Quantidade de canais	NOF	5
Reafiações máximas	NORGMX	0
Roscas por polegadas	TPI	14
Sensor embutido	SEP	Não
Sentido da hélice do canal	FHH	Canal neutro (reto)
Tipo código de saída de refrigeração	CXSC	Saída radial
Tipo de chanfro de rosqueamento	THCHT	C = 2-3xTP
Tipo de furo pré-usinado	PHT	Furo cego
Tolerância do diâmetro de conexão	TCDCON	h9

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
