SVHBL 12 3B

Porta Ferramenta convencional CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 114,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SVHBL 12 3B.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SVHBL 12 3B
Código compactado
SVHBL123B
Material ID
5751377
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
315,9 g
EAN
80011172
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE
Lançamento
17/07/1989
CoroPak de lançamento
89.1

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-01 Parafuso
  • 1 × 5322 270-01 Calço
  • 1 × 5512 090-01 Parafuso do calço
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

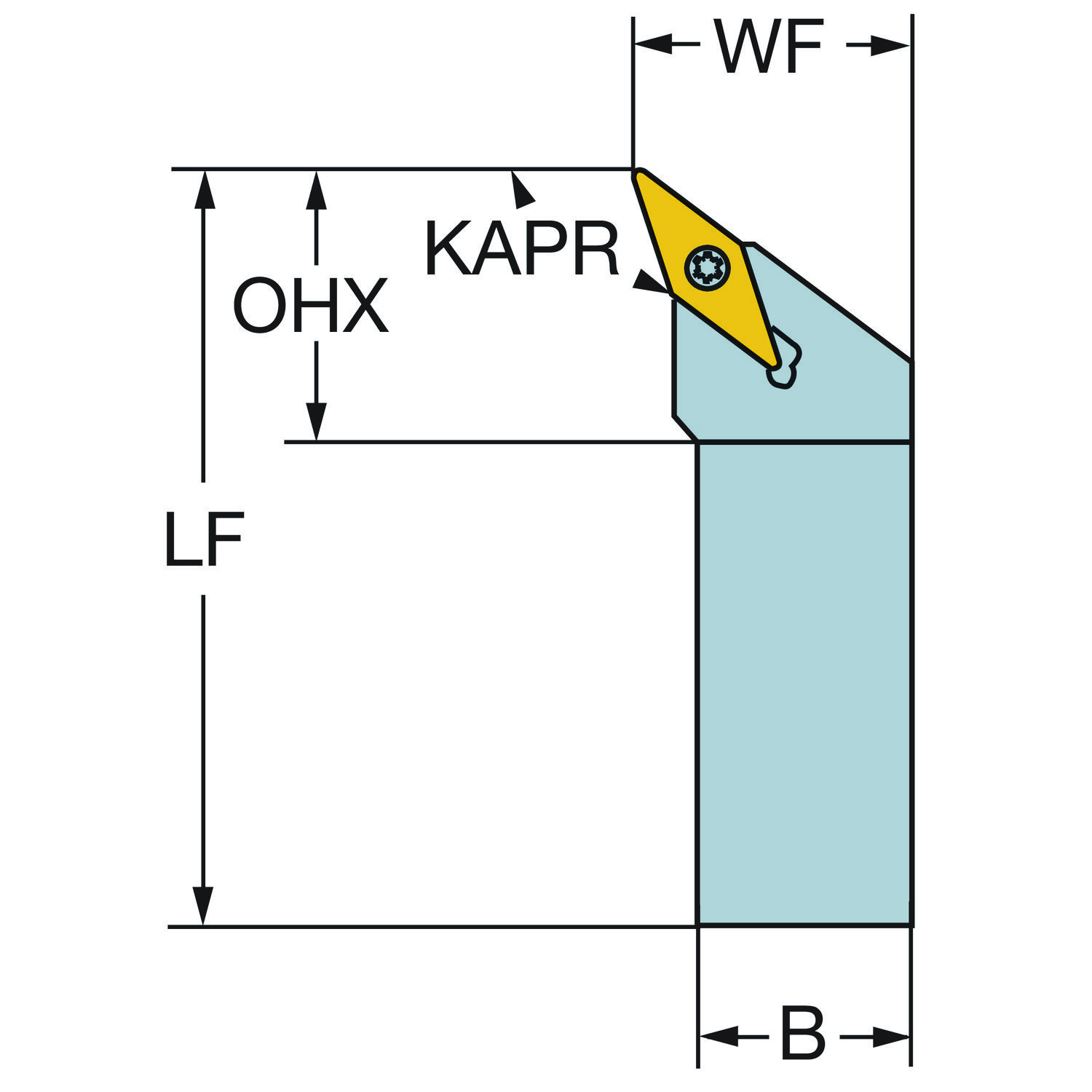

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 19.05 mm
Altura funcional HF 19.05 mm
Ângulo da aresta de corte da ferramenta KAPR_1 107.5
Ângulo da ponta da pastilha EPSR 35
Ângulo de ataque da ferramenta PSIR -17.5
Ângulo de folga principal AN 5
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0

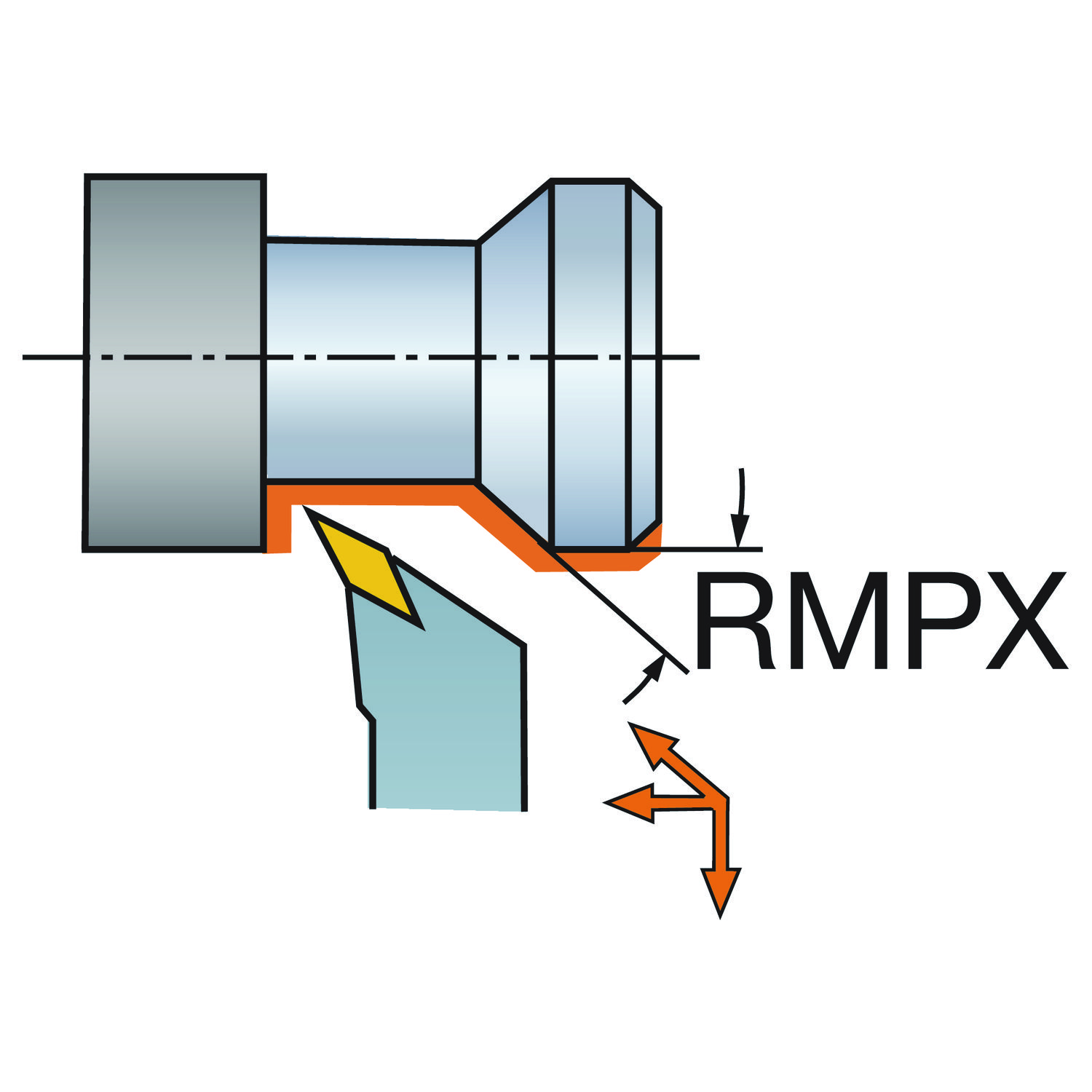

Ângulo máximo de usinagem em rampa RMPX 35
Balanço máximo OHX 27.6 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 16
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento de fixação LSCMS 86.7 mm
Comprimento funcional LF 114.3 mm
Comprimento total OAL 114.3 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — polegada: 3/4 x 3/4
Identificação da pastilha padrão MIID VBMT 16 04 08
Largura da haste B 19.05 mm
Largura funcional WF 25.4 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER VBMT 160408/ VCMT 160408
Peso do item WT 0.3159 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
