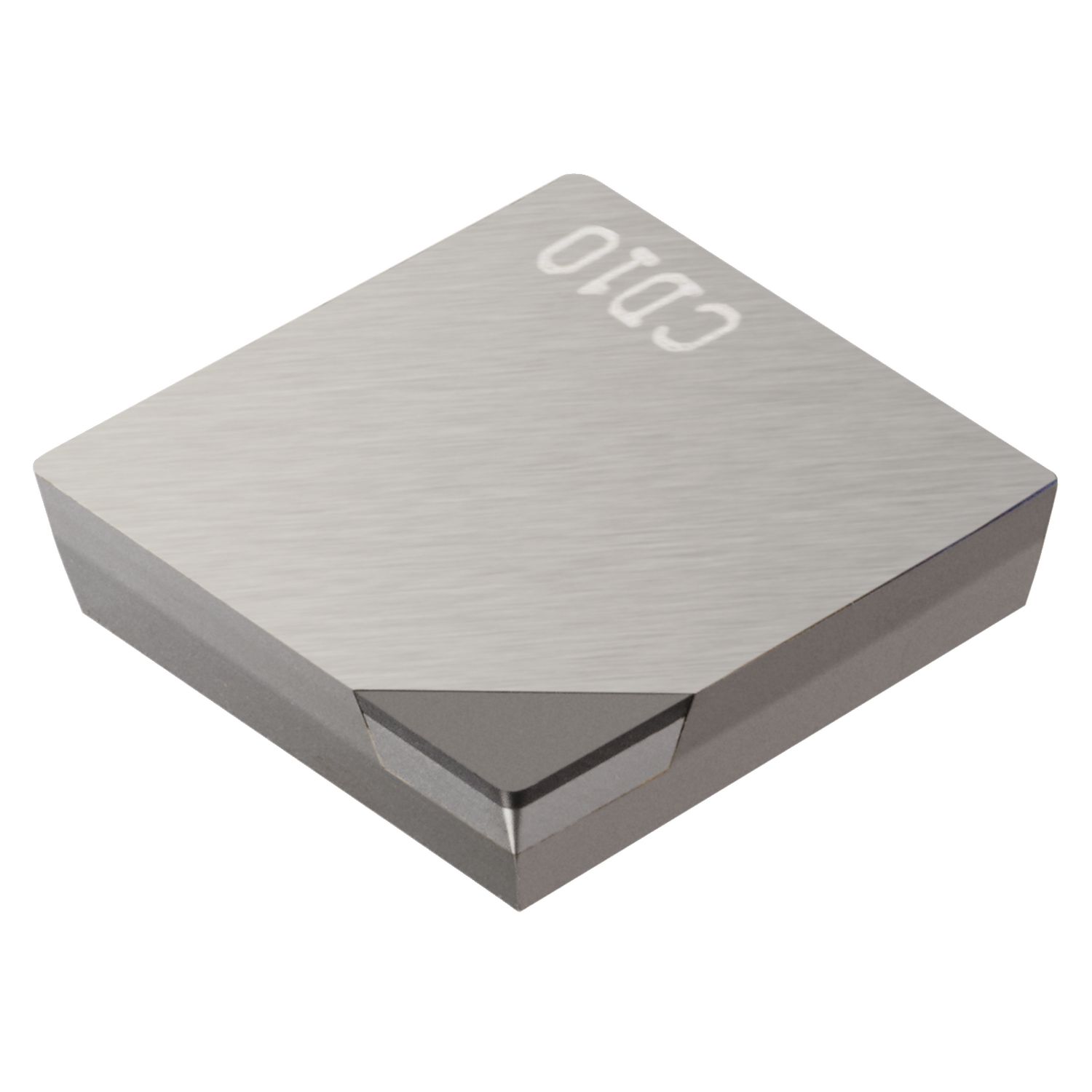

SPUN120304FP CD10

Pastilha T-Max® para torneamento

Pastilha para torneamento para não ferrosos e alumínio (ISO N) · classe CD10 com cobertura Uncoated Grade · círculo inscrito 12,7 mm, raio de ponta 0,4 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe CD10

Indicada em 1º lugar para: N (não ferrosos)

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 5.

Dados principais

Código ISO: SPUN120304FP CD10
Código ANSI: SPU421FP CD10
Código compactado: SPUN120304FPCD10
Material ID: 5751318
Família: Pastilhas
Tipo: Pastilha de torneamento — geral
Classe: CD10
Cobertura: Sem cobertura
Processo de cobertura: Classe sem cobertura
Substrato: PCD
Material ISO principal: N
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário: 2,26 g
EAN: 10326610
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182002
Origem: PL
Lançamento: 02/11/1987
CoroPak de lançamento: 87.1

Arquivos CAD

A fábrica não publica DXF 2D para este item.

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 2.000 m/min
Avanço por rotação: 0,1 mm/r
Profundidade de corte: 0,5 mm
Espessura máxima do cavaco: 0,1 mm/r
Vida da ferramenta: 3.000 s

Para Não ferrosos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Ângulo de posição 75°

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB	2.000 (250 – 2.500)	0,1 (0,05 – 0,21)	0,1 (0,05 – 0,2)	0,5 (0,1 – 3,7)	3.000 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

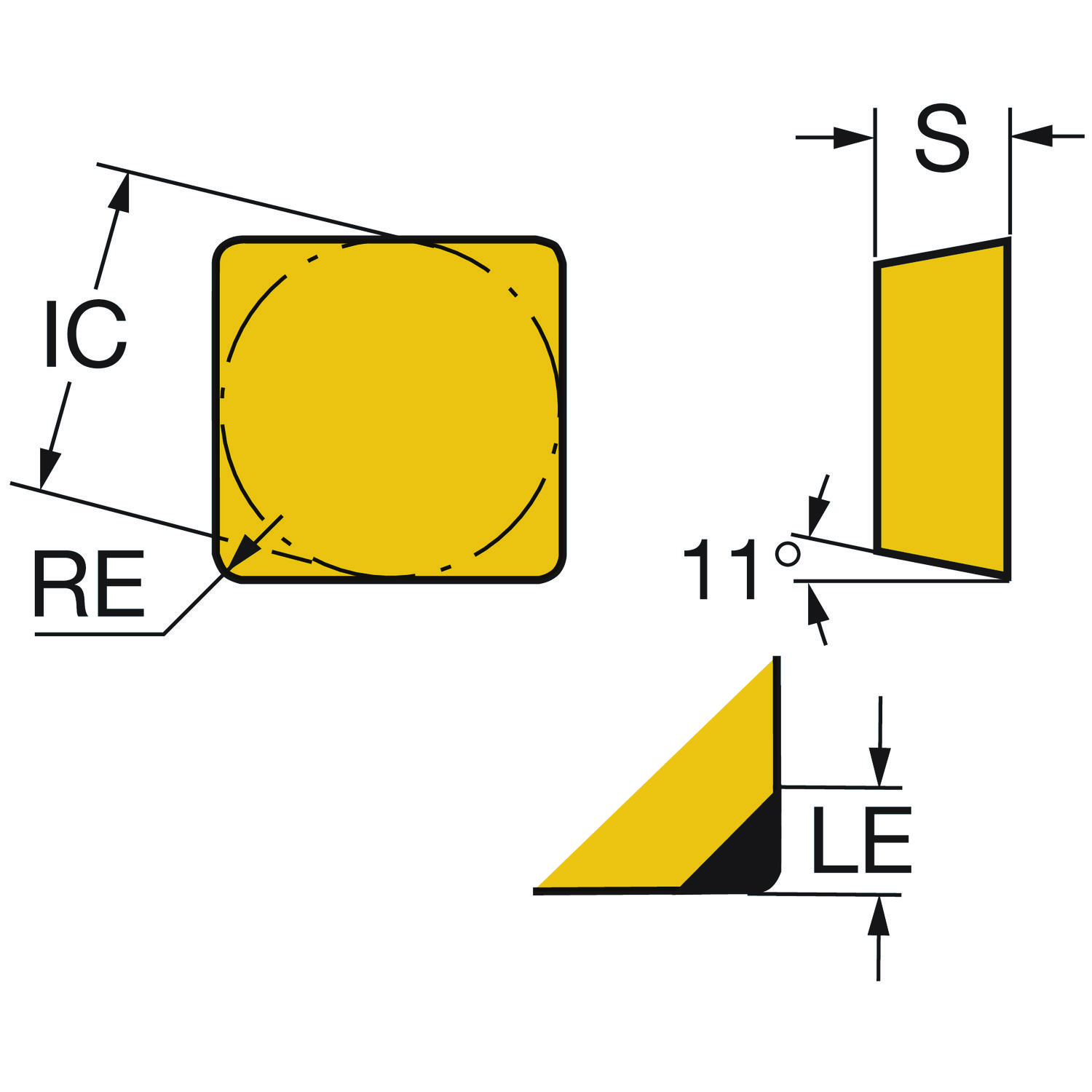

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
Ângulo da ponta da pastilha	EPSR	90
Ângulo de folga principal	AN	11
Classe	GRADE	CD10
Código de condições da aresta de corte	CECC	Arredondada
Código de montagem da pastilha	IFS	Sem furo de fixação
Código do formato da pastilha	SC	Quadrada
Código do tamanho do assento da pastilha	SSC_M	12
Código do tamanho do assento da pastilha	SSC_N	1/2
Comprimento efetivo da aresta de corte	LE	4.6 mm
Designação da aplicação do quebra-cavacos por fabricante	CBMD	FP
Diâmetro do círculo inscrito	IC	12.7 mm
Espessura da pastilha	S	3.18 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	SP1203
ISO Cutting Tool Material	ISOMAT	PCD
ISO nível de classificação de material Primário	TMC1	N
ISO nível de classificação de material Todos	TMC1	N
Número de arestas de corte	CEDC	1
Propriedade da aresta Wiper	WEP	Não
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	Face única
Raio do canto	RE	0.4 mm
Sensor embutido	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
