SPGN 120308 H10A
Pastilha T-Max® para torneamento

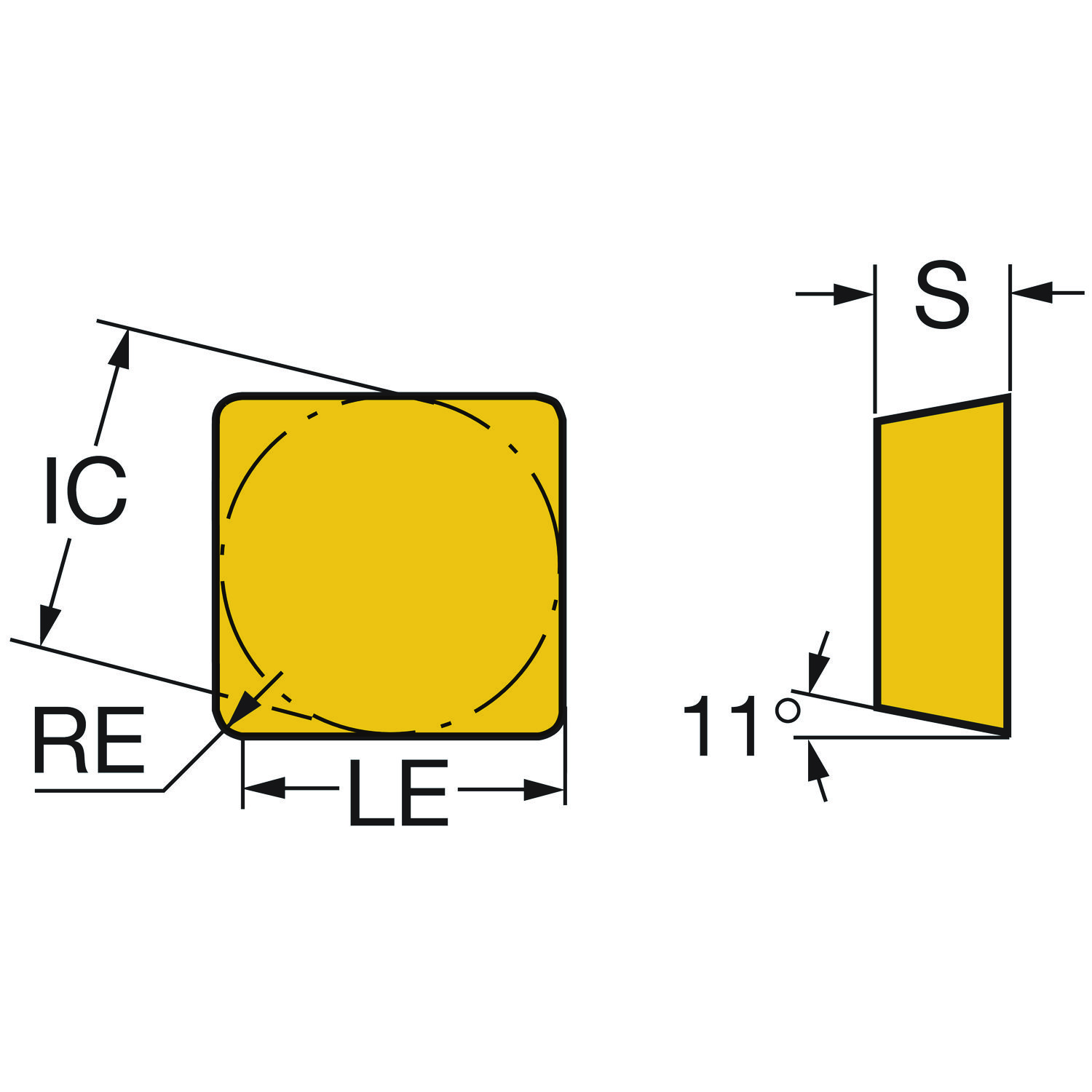

Pastilha para torneamento · classe H10A com cobertura Uncoated Grade · círculo inscrito 12,7 mm, raio de ponta 0,79 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe H10A
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- SPGN 120308 H10A
- Código ANSI
- SPG 422 H10A
- Código compactado
- SPGN120308H10A
- Material ID
- 5750993
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- H10A
- Cobertura
- UNCOAT
- Processo de cobertura
- Uncoated Grade
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 6.46 Gram
- EAN
- 80014485
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182002
- Origem
- IN
- Lançamento
- 18/05/1987
- CoroPak de lançamento
- 87.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 11 |
| Classe | GRADE | H10A |
| Código de condições da aresta de corte | CECC | sharp |
| Código de montagem da pastilha | IFS | Without fixing hole |
| Código do formato da pastilha | SC | Square |
| Código do tamanho do assento da pastilha | SSC_M | 12 |
| Código do tamanho do assento da pastilha | SSC_N | 1/2 |
| Comprimento efetivo da aresta de corte | LE | 11.9 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | PGN |
| Diâmetro do círculo inscrito | IC | 12.7 mm |
| Espessura da pastilha | S | 3.18 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | SP1203 |
| Insert included angle | EPSR | 90 |
| ISO Cutting Tool Material | ISOMAT | Uncoated WC grain size <gt/>=1 |
| ISO nível de classificação de material Todos | TMC1 | S |
| Número de arestas de corte | CEDC | 4 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 0.79 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Acabamento |
