SL70-L123H40B290A-HP

Ferramentas · Axial P&G Indexable

SL70-L123H40B290A-HP

CoroCut® 1-2, cabeça de corte para canais frontais

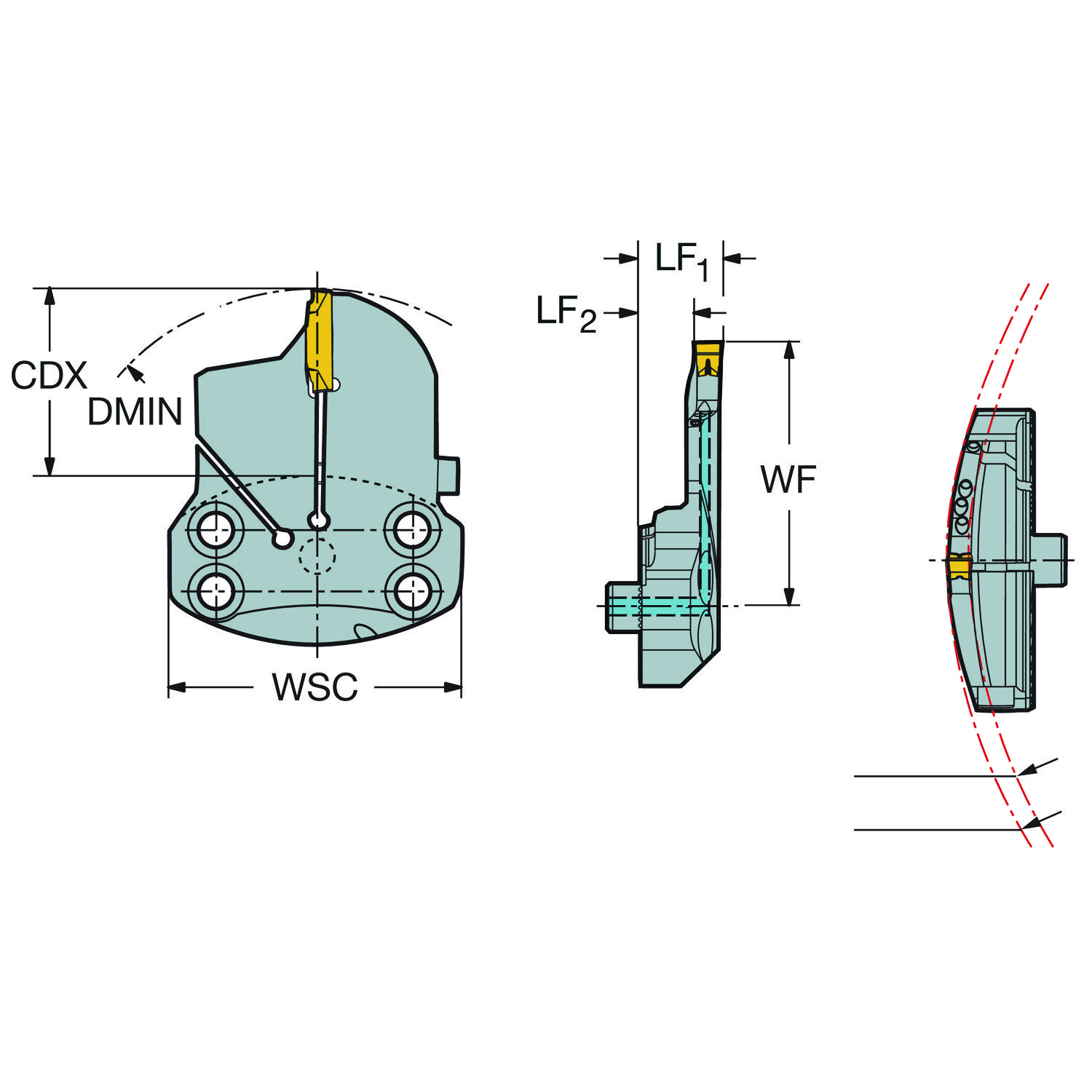

Ferramenta para torneamento · comprimento funcional 17 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sem reposição — só estoque

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

C2A-SL70-LGH40A-290AB — Cabeça de corte CoroCut® 2 para usinagem de canais frontais

Totalmente intercambiável com o produto original.

Dados principais

Código ISO
SL70-L123H40B290A-HP
Código compactado
SL70-L123H40B290A-HP
Material ID
5782627
Família
Ferramentas
Tipo
Axial P&G Indexable
Peso unitário (kg)
279 Gram
EAN
12459274
UNSPSC
27112809
eCl@ss 13
21181090
Lançamento
25/09/2009
CoroPak de lançamento
09.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0.1 mm
ângulo do corpo da ferramenta em relação à peça BAWS 90
Balanço máximo OHX 15 mm
Código do tamanho do assento da pastilha SSC_M H
Código do tamanho do assento da pastilha SSC_N H
Código do tipo de fixação MTP clamp on top of insert
Código para tipo entrada da refrigeração CNSC axial concentric entry
Comprimento funcional LF 17 mm
Comprimento total OAL 24.8 mm
Diâmetro externo máximo do canal axial DAXX 500 mm
Diâmetro interno mínimo do canal axial DAXIN 290 mm
Direção da interface de adaptação da máquina ADINTMS SL head (screw mounted) -size 70
Direção do suporte do canal axial AXGSUP 1
Largura de fixação WSC 70 mm
Largura funcional WF 66 mm
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CoroCut 2 -size H (N123H2-0400-0004-TF)
Peso do item WT 0.279 kg
Pressão de refrigeração CP 80 bar
Profundidade máxima de corte CDX 40 mm
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC axial inclined focused exit with nozzle
Torque TQ 5.6 Nm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
