C2A-SL70-LGH40A-290AB
Cabeça de corte CoroCut® 2 para usinagem de canais frontais

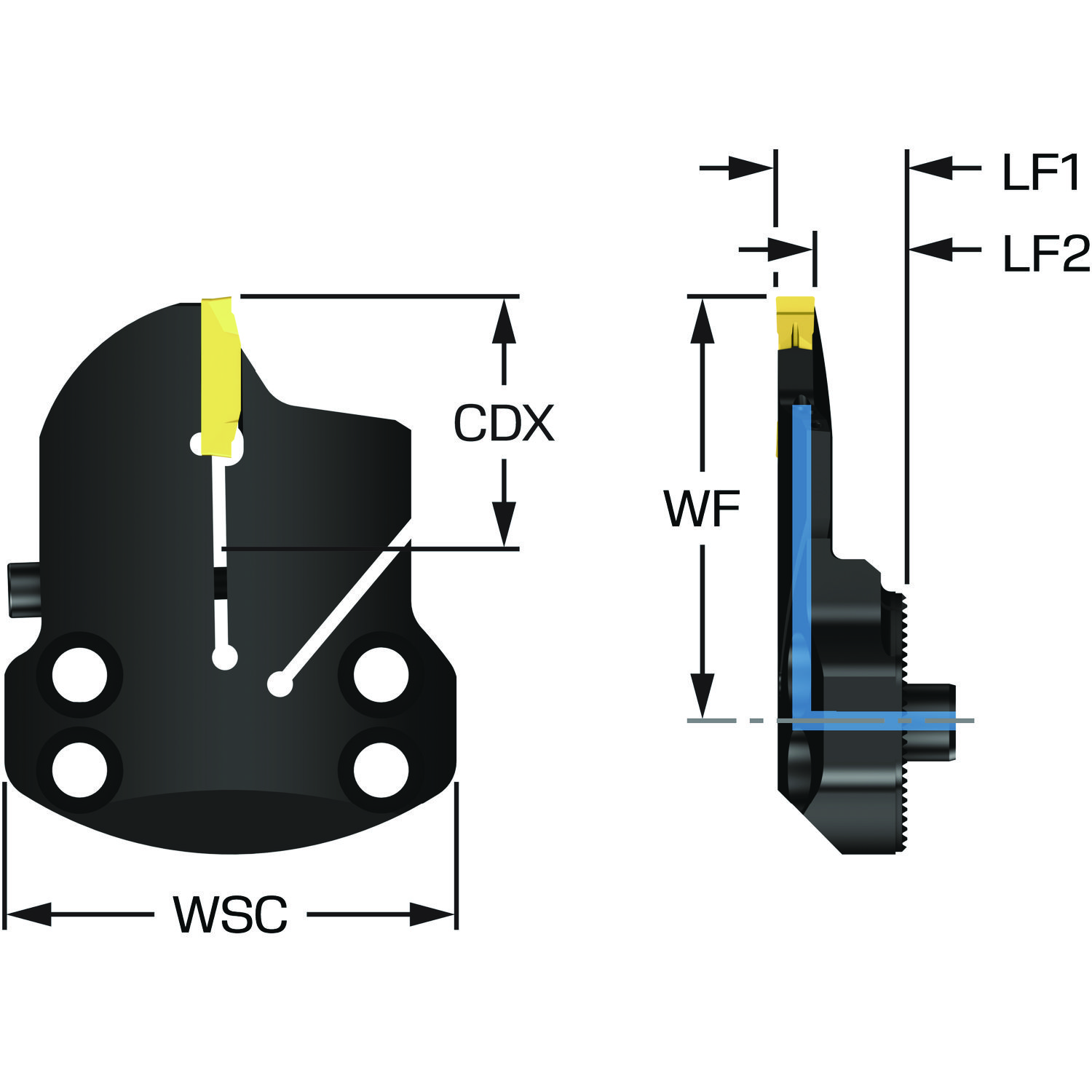

Ferramenta para torneamento · comprimento funcional 17 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Recomendado
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- C2A-SL70-LGH40A-290AB
- Código compactado
- C2A-SL70-LGH40A-290AB
- Material ID
- 8359228
- Família
- Ferramentas
- Tipo
- Axial P&G Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 0.279 Kilogram
- EAN
- 7323227239668
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181090
- Origem
- IN
- Lançamento
- 26/02/2024
- CoroPak de lançamento
- 24.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0.1 mm |
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 90 |
| Balanço máximo | OHX | 15 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | H |
| Código do tamanho do assento da pastilha | SSC_N | H |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF | 17 mm |
| Comprimento total | OAL | 24.8 mm |
| Diâmetro externo máximo do canal axial | DAXX | 500 mm |
| Diâmetro interno mínimo do canal axial | DAXIN | 290 mm |
| Diâmetro mínimo do furo | DMIN | 298 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL head (screw mounted) -size 70 |
| Identificação da pastilha padrão | MIID | C2I-H2N-0400- |
| Largura funcional | WF | 66 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut 2 -size H (C2I-H2-0400-) |
| Pressão de refrigeração | CP | 80 mm |
| Profundidade máxima de corte | CDX | 40 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | axial inclined focused exit with nozzle |
| Torque | TQ | 5.6 mm |
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
3212 010-313
5691 026-23
5552 058-04
5680 083-05
