SL-SDXCR-32-11-QC — Foto do produto

Foto do produto

Ferramentas · Torneamento — intercambiável

SL-SDXCR-32-11-QC

Cabeça CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 15 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SL-SDXCR-32-11-QC.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SL-SDXCR-32-11-QC
Código compactado
SL-SDXCR-32-11-QC
Material ID
5750338
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
44 g
EAN
12298823
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181010
Origem
IN
Lançamento
13/08/2007
CoroPak de lançamento
07.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-10 Parafuso
  • 1 × 5514 060-10 Parafuso de ajuste
  • 1 × 5680 084-15 Bit
  • 1 × 3021 012-020 Chave
  • 1 × 5680 049-01 Chave
  • 1 × 3021 012-020 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

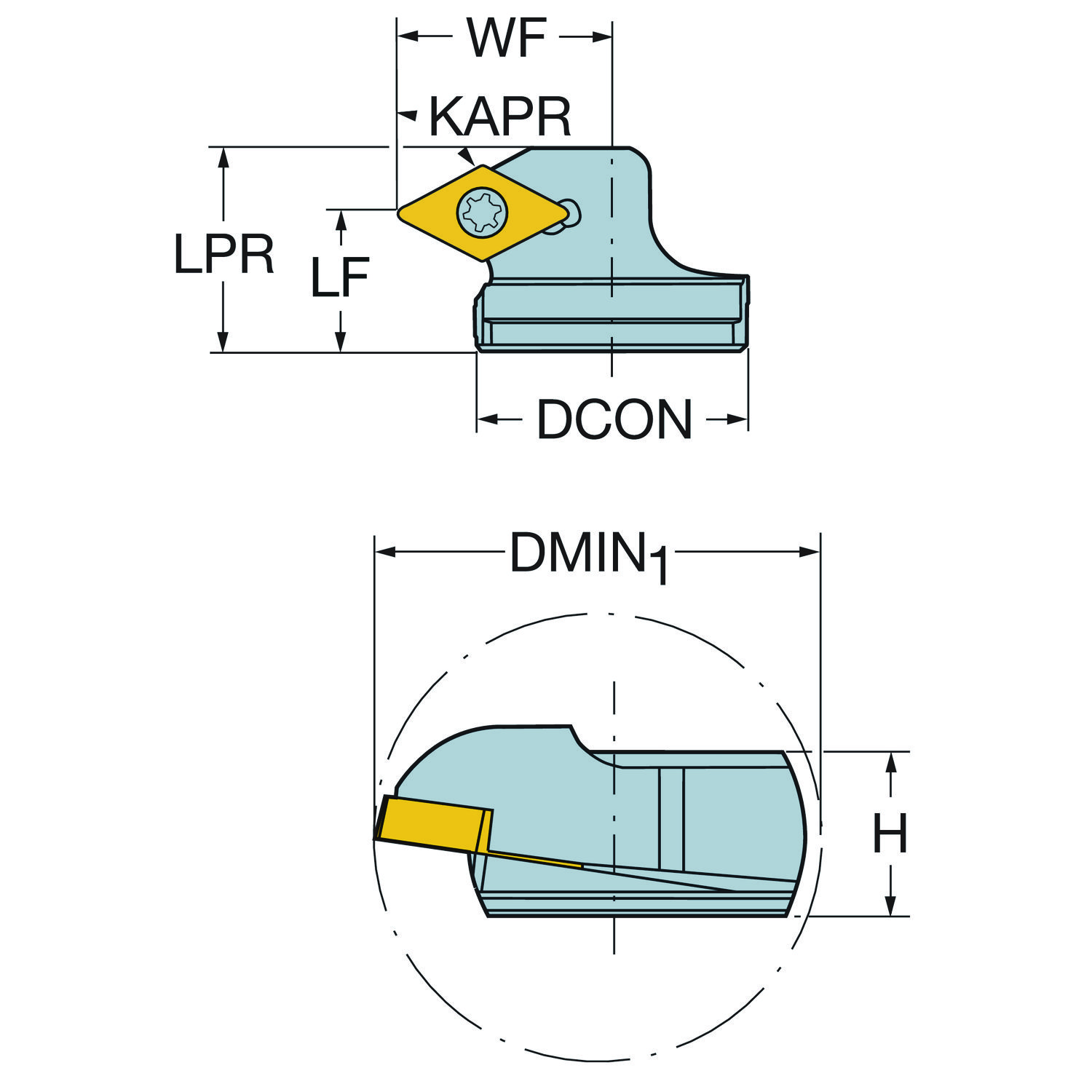

ParâmetroCódigoValor
Altura da haste H 14.7 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR 62.5
Ângulo da aresta de corte da ferramenta KAPR_1 62.5
Ângulo da aresta de corte da ferramenta KAPR_2 62.5
Ângulo da ponta da pastilha EPSR 55
Ângulo de ataque da ferramenta PSIR 27.5
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS -8
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 60
Balanço máximo OHX 15 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento da saliência LPR 22 mm
Comprimento funcional LF 15 mm
Comprimento total OAL 22 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro mínimo do furo DMIN_1 40 mm
Diâmetro mínimo do furo DMIN 40 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (troca rápida) — tamanho 32
Identificação da pastilha padrão MIID DCMT 11 T3 08
Largura funcional WF 24 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER DCMT 11T308
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
