SL-SDXCL-20-07-15D

Ferramentas · Turning Indexable

SL-SDXCL-20-07-15D

Cabeça CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 15 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.

Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SL-SDXCL-20-07-15D
Código compactado
SL-SDXCL-20-07-15D
Material ID
8665127
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
0.03 Kilogram
EAN
7323228405215
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181010
Origem
IN
Lançamento
25/09/2024
CoroPak de lançamento
24.2

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver SL-SDXCL-20-07-15D em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 2.260 triângulos.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR 62.5
ângulo da aresta de corte da ferramenta KAPR_1 62.5
ângulo da aresta de corte da ferramenta KAPR_2 62.5
ângulo de ataque da ferramenta PSIR 27.5
ângulo de folga principal AN 7
ângulo de inclinação LAMS -3
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 60
Balanço máximo OHX 15 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 7
Código do tamanho do assento da pastilha SSC_N 1/4

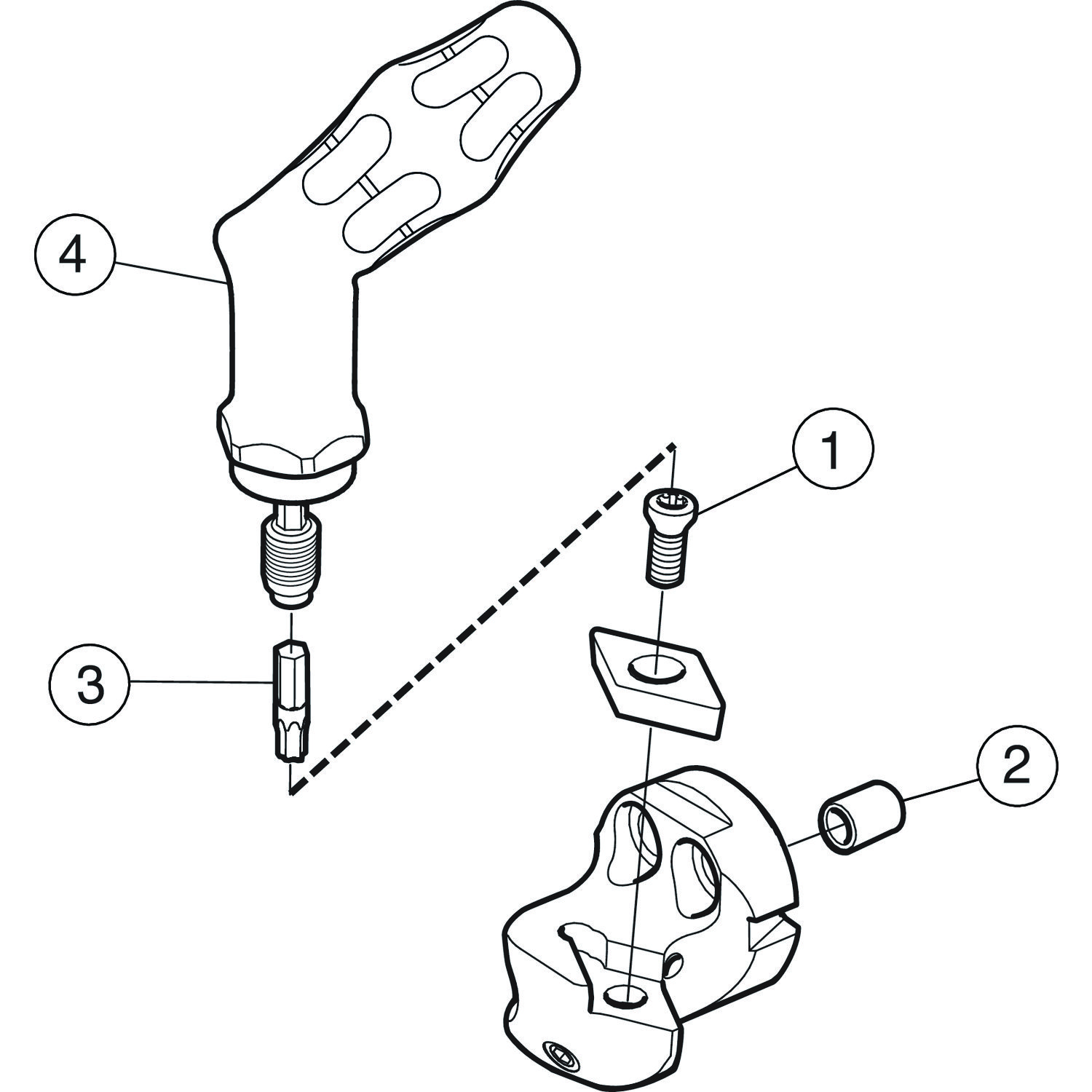

Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC decentral over slots on the shank
Código para tipo entrada da refrigeração CNSC_2 axial concentric entry

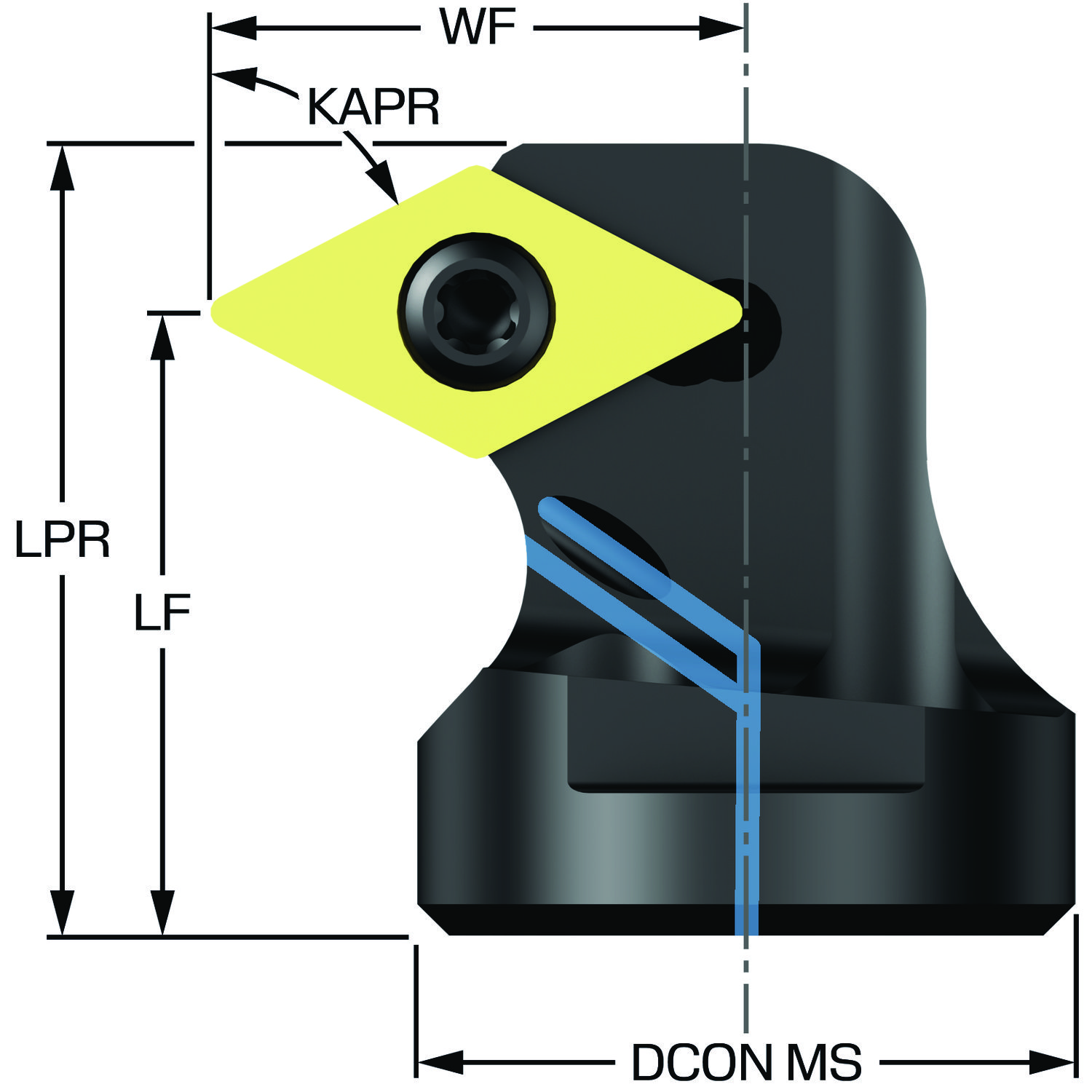

Comprimento da saliência LPR 18.8 mm
Comprimento funcional LF 15 mm
Comprimento total OAL 22.8 mm
Diâmetro da conexão DCONMS 20 mm

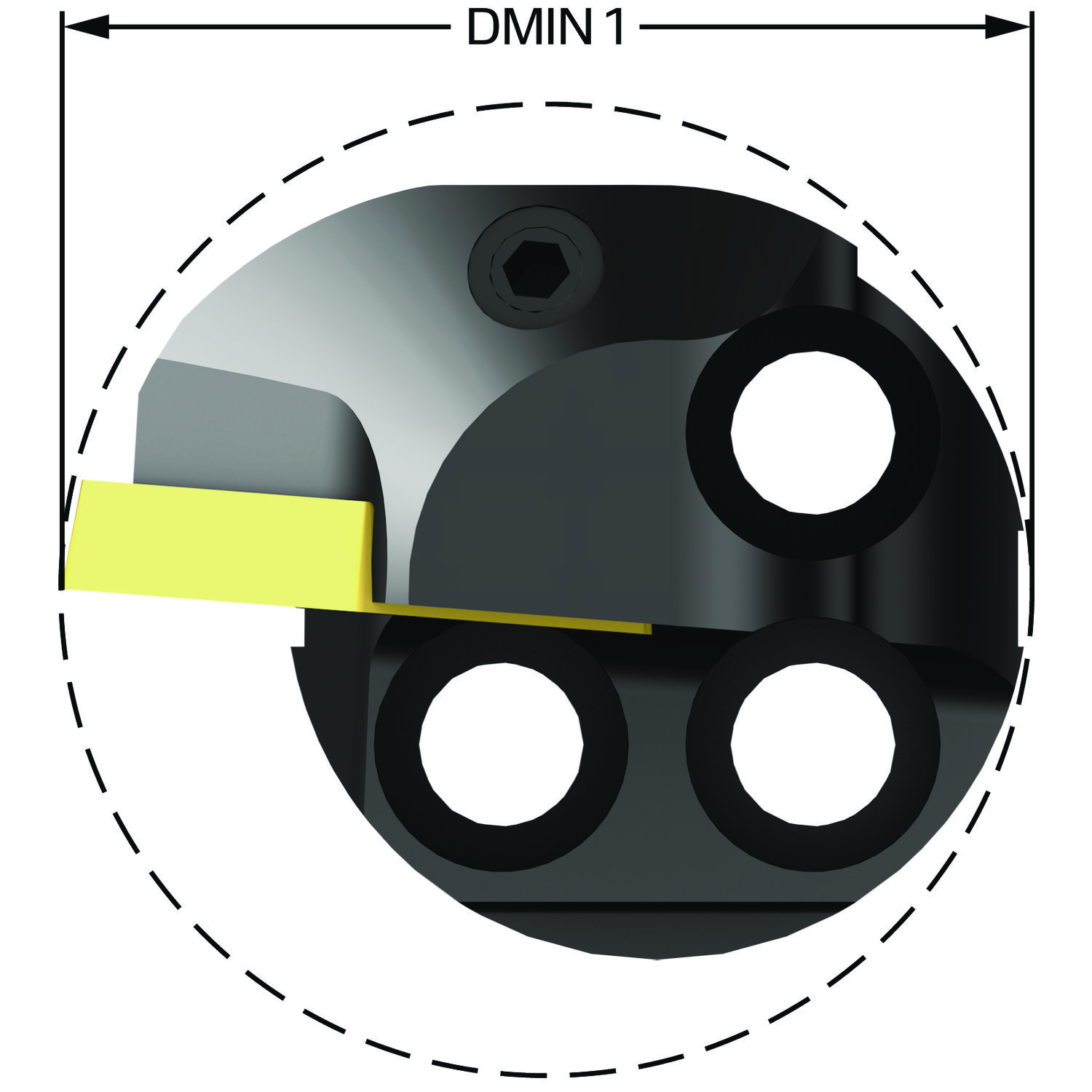

Diâmetro mínimo do furo DMIN_1 27 mm
Diâmetro mínimo do furo DMIN 27 mm
Direção da interface de adaptação da máquina ADINTMS SL head (screw mounted) -size 20, -center and slot coolant
Identificação da pastilha padrão MIID DCMT 2(1.5)1
Insert included angle EPSR 55
Largura funcional WF 15 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER DCMT 070204
Pressão de refrigeração CP 40 mm
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC axial inclined exit
Torque TQ 0.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
