SL-SDUCR-32-11X-QC

Ferramentas · Turning Indexable

SL-SDUCR-32-11X-QC

Cabeça CoroTurn® 107 para mandrilamento reverso

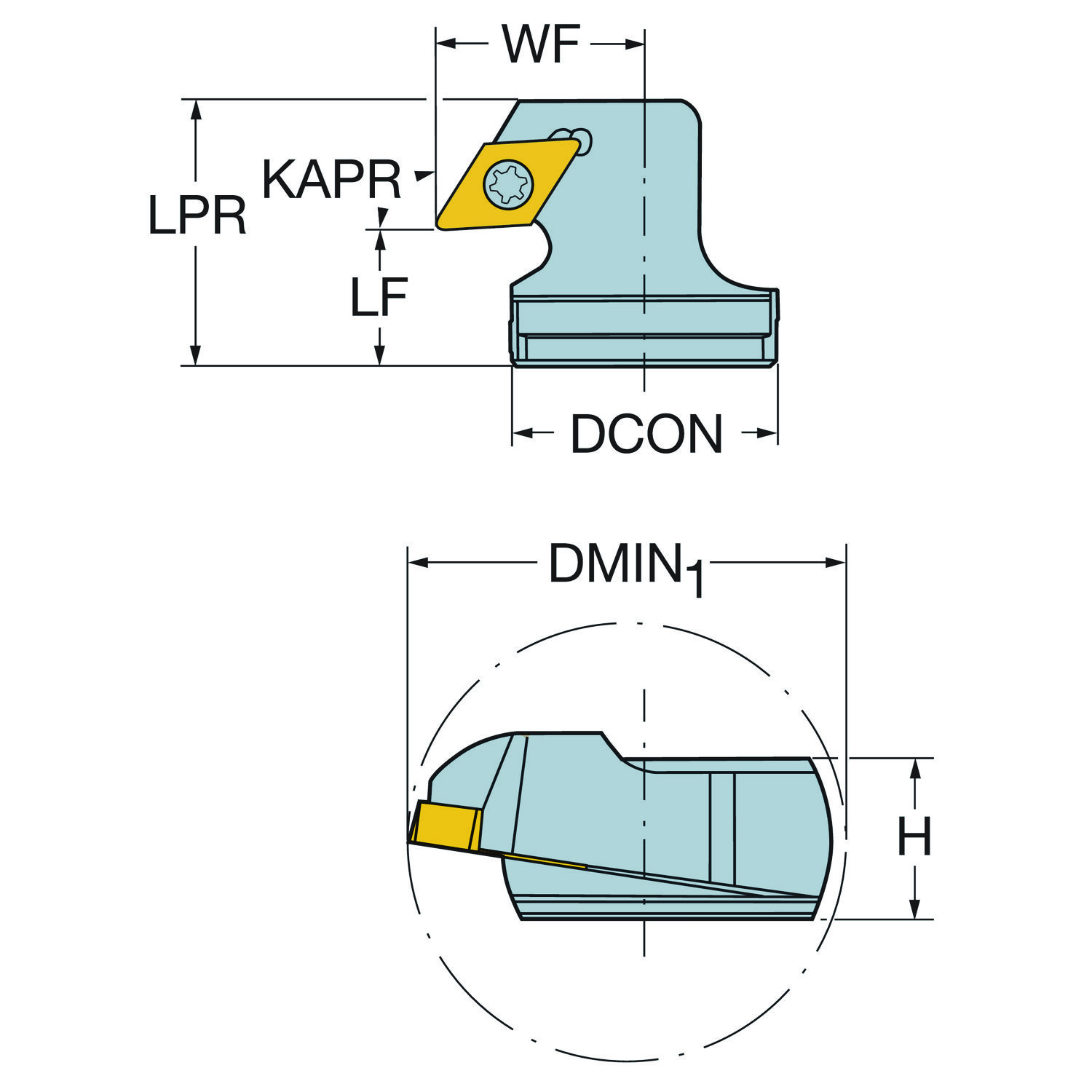

Ferramenta para torneamento · comprimento funcional 15 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.

Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
SL-SDUCR-32-11X-QC
Código compactado
SL-SDUCR-32-11X-QC
Material ID
5750334
Família
Ferramentas
Tipo
Turning Indexable
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário (kg)
60.0 Gram
EAN
12304316
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181014
Origem
IN
Lançamento
13/08/2007
CoroPak de lançamento
07.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 14.7 mm
Altura funcional HF 0 mm
ângulo da aresta de corte da ferramenta KAPR_1 93
ângulo de ataque da ferramenta PSIR -3
ângulo de folga principal AN 7
ângulo de inclinação LAMS -8
ângulo de saída ortogonal GAMO 0
ângulo do corpo da ferramenta em relação à peça BAWS 0
ângulo do corpo da ferramenta em relação à máquina BAMS 0
ângulo máximo de usinagem em rampa RMPX 27
Balanço máximo OHX 15 mm
Código do material do corpo BMC Steel
Código do tamanho do assento da pastilha SSC_M 11
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP clamp with screw through hole
Código para tipo entrada da refrigeração CNSC without coolant entry
Comprimento da saliência LPR 30 mm
Comprimento funcional LF 15 mm
Comprimento total OAL 30 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro mínimo do furo DMIN_1 40 mm
Direção da interface de adaptação da máquina ADINTMS SL head (quick change) -size 32
Identificação da pastilha padrão MIID DCMT 11 T3 08
Insert included angle EPSR 55
Largura funcional WF 24 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER DCMT 11T308
Propriedade antivibração DPC Não
Sensor embedded property SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC no coolant exit
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
