SL-SCUCR-16-09-16XA

Cabeça CoroTurn® 107 para mandrilamento reverso

Ferramenta para torneamento · comprimento funcional 7 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Recomendado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SL-SCUCR-16-09-16XA.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SL-SCUCR-16-09-16XA
Código compactado
SL-SCUCR-16-09-16XA
Material ID
8665145
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
0,03 kg
EAN
7323228405390
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181014
Origem
IN
Lançamento
25/09/2024
CoroPak de lançamento
24.2

Arquivos CAD

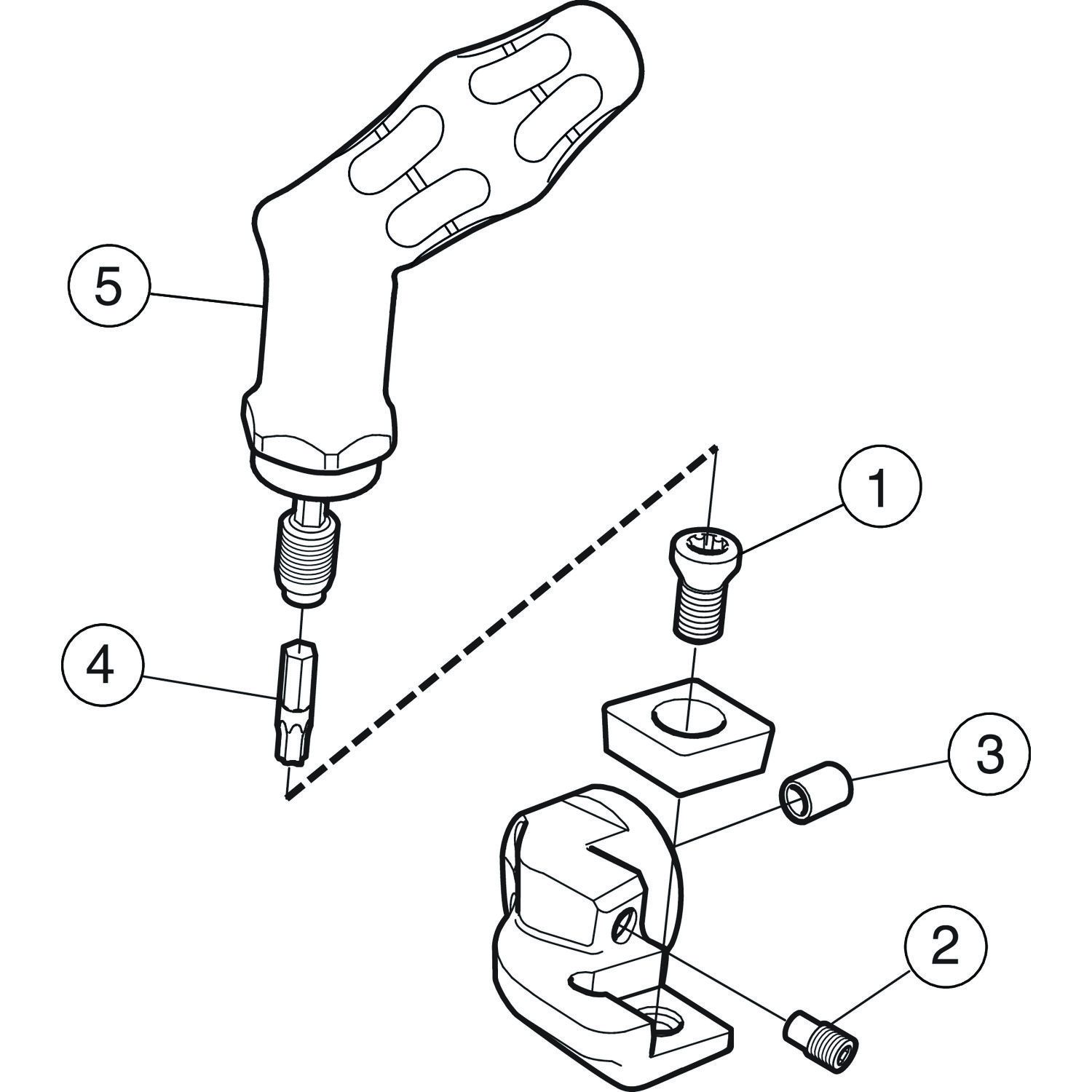

Itens inclusos

  • 1 × 5513 020-09 Parafuso da pastilha
  • 1 × 5552 058-01 Tubo de posicionamento
  • 1 × 5691 026-15 Bico
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver SL-SCUCR-16-09-16XA em realidade aumentada RA no celular

Modelo gerado do CAD da fábrica, em escala real · 3.494 triângulos.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

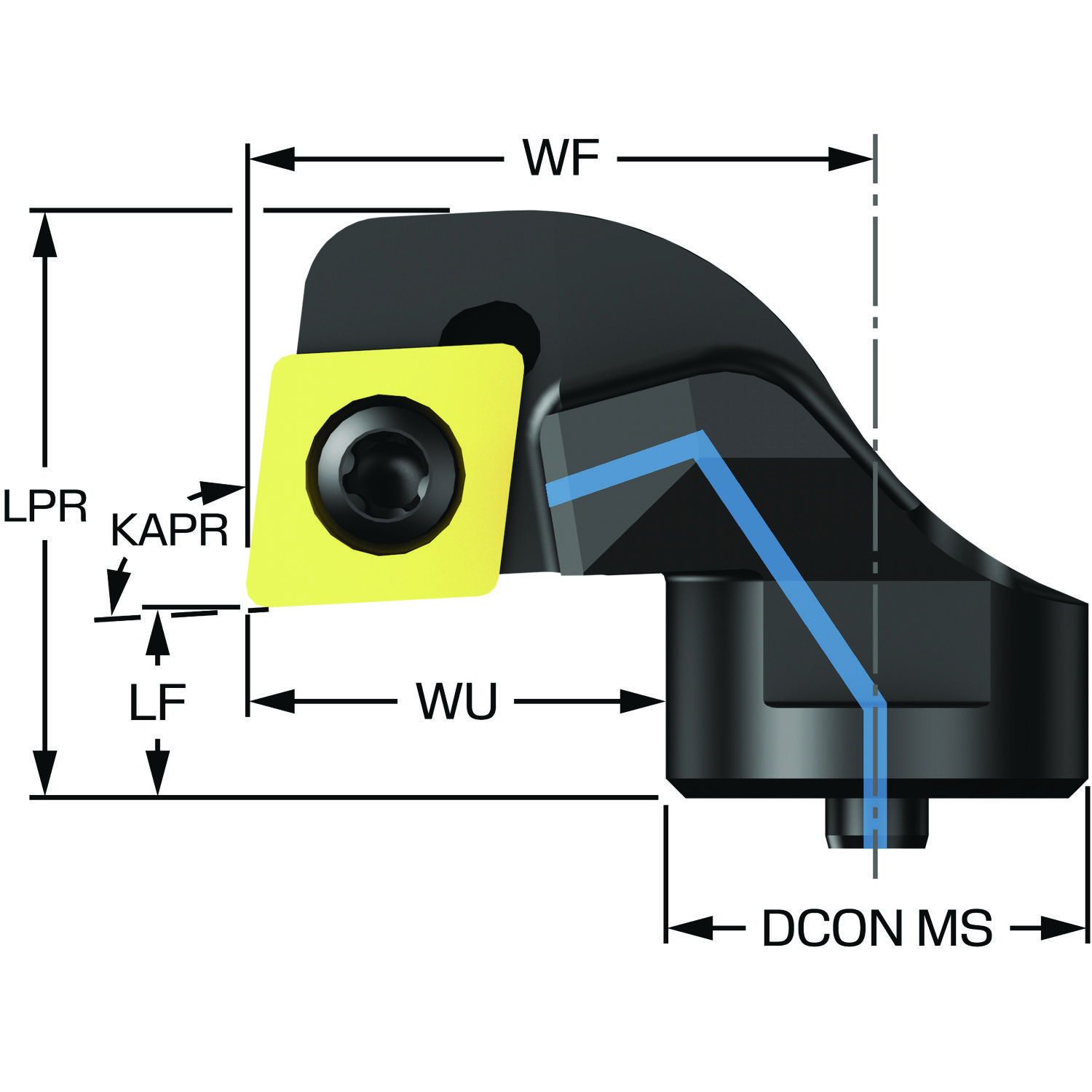

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 93
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -3
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS -7
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 7
Balanço máximo OHX 7 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento da saliência LPR 22 mm
Comprimento funcional LF 7 mm
Comprimento total OAL 24 mm
Diâmetro da conexão DCONMS 16 mm

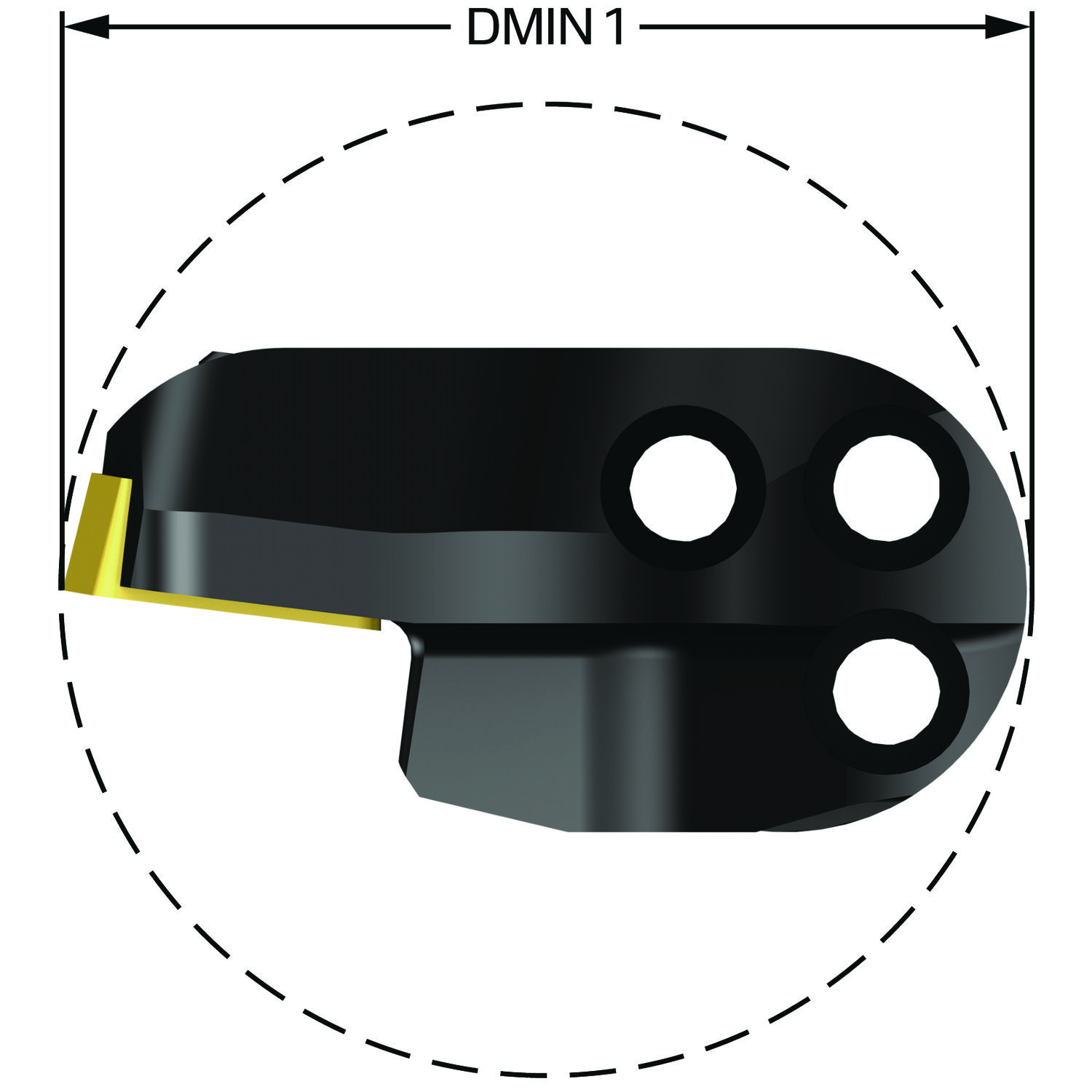

Diâmetro mínimo do furo DMIN_1 33 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 16
Identificação da pastilha padrão MIID CCMT 09 T3 08
Largura funcional WF 24 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 09T308
Peso do item WT 0.03 kg
Pressão de refrigeração CP 70 bar
Pressão de refrigeração CP 70 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Saída axial inclinada
Torque TQ 3 Nm
Torque TQ 3 mm
