Ferramentas · Torneamento — intercambiável

SL-SCLCR-32-09-QC

Cabeça CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 22 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SL-SCLCR-32-09-QC.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SL-SCLCR-32-09-QC
Código compactado
SL-SCLCR-32-09-QC
Material ID
5750320
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
70 g
EAN
12358286
NCM
846693
UNSPSC
27112809
eCl@ss 13
21181010
Origem
IN
Lançamento
24/06/2008
CoroPak de lançamento
08.2

Arquivos CAD

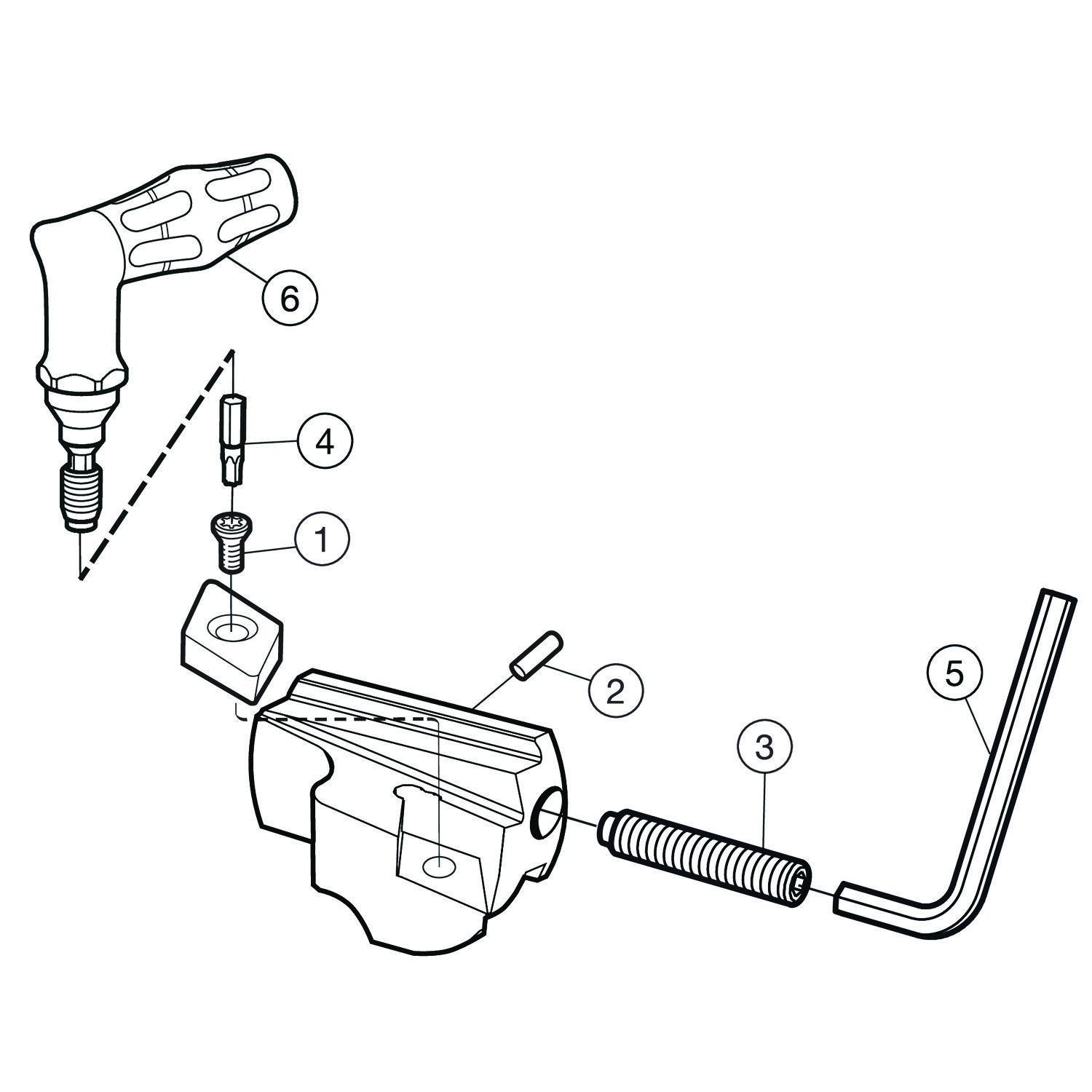

Itens inclusos

  • 1 × 5513 020-09 Parafuso
  • 1 × 5514 060-10 Parafuso de ajuste
  • 1 × 5680 084-15 Bit
  • 1 × 3021 012-020 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

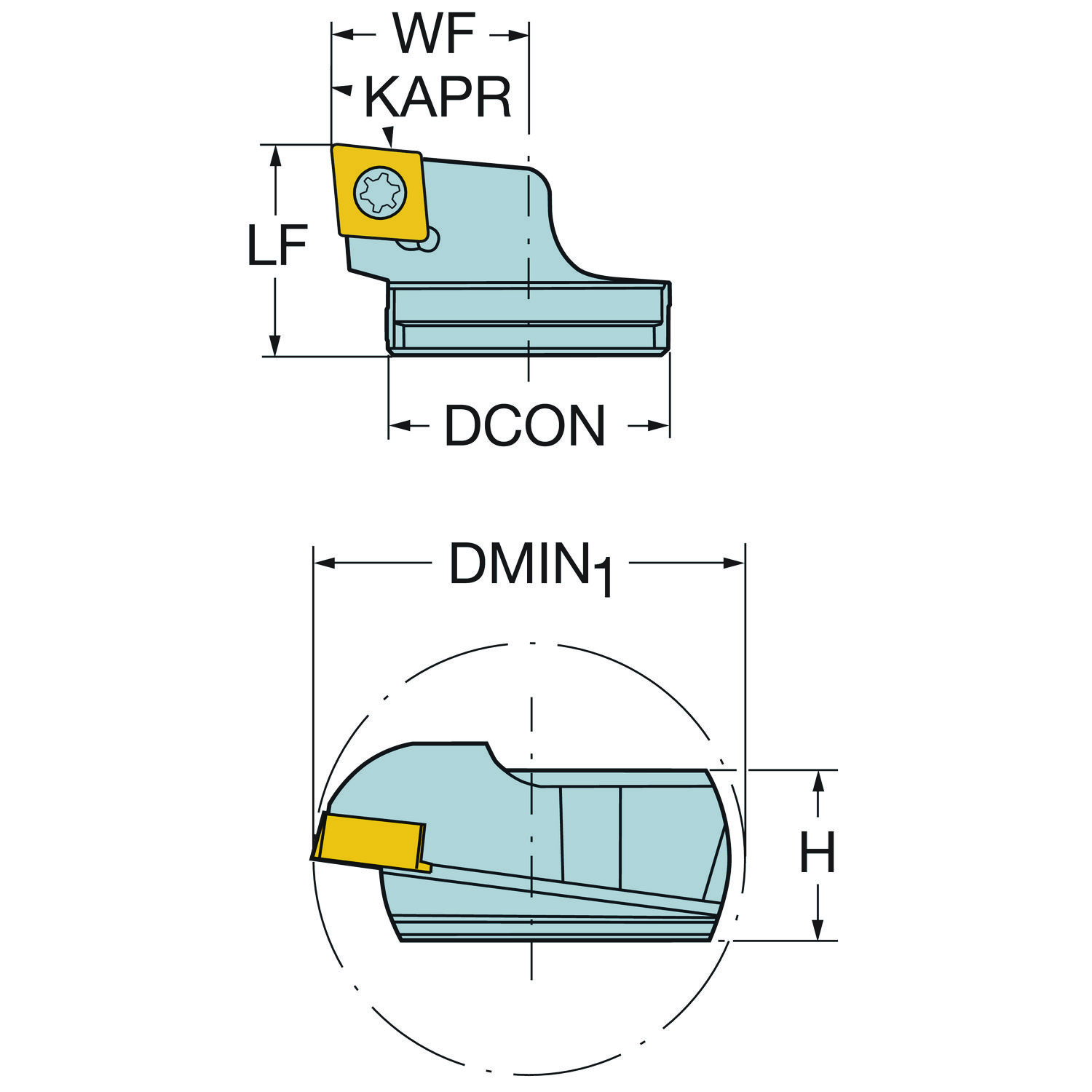

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
Altura da haste H 14.7 mm
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS -6
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0
Balanço máximo OHX 22 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento funcional LF 22 mm
Comprimento total OAL 22 mm
Diâmetro da conexão DCONMS 32 mm
Diâmetro mínimo do furo DMIN_1 40 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (troca rápida) — tamanho 32
Identificação da pastilha padrão MIID CCMT 09 T3 08
Largura funcional WF 21 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 09T308
Peso do item WT 0.07 kg
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Direita
Tipo código de saída de refrigeração CXSC Sem saída de refrigerante
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
