SL-QFU-RK26C40-045A
Cabeça CoroCut® QF para usinagem de canais frontais

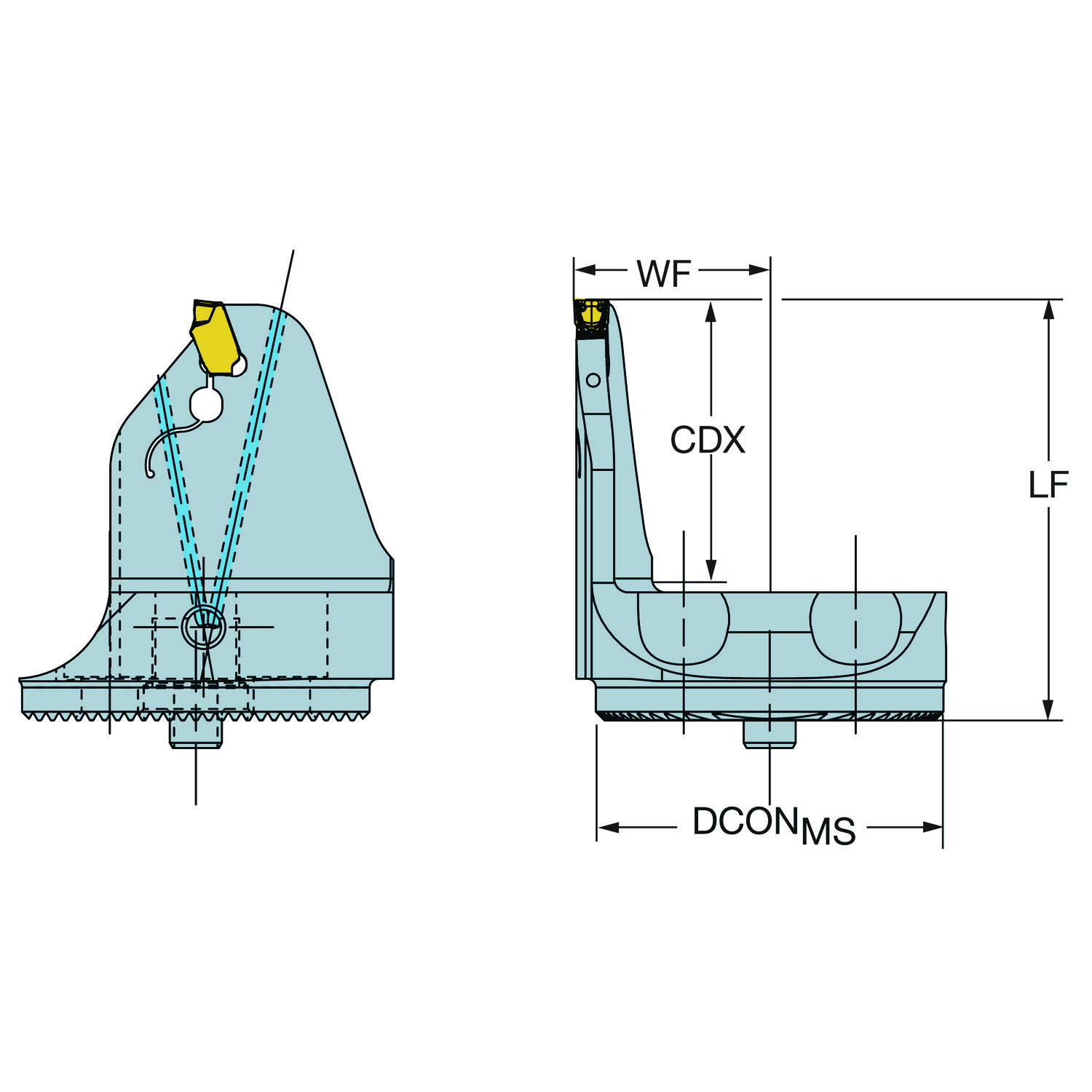

Ferramenta para torneamento · comprimento funcional 42 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- SL-QFU-RK26C40-045A
- Código compactado
- SL-QFU-RK26C40-045A
- Material ID
- 7582656
- Família
- Ferramentas
- Tipo
- Axial P&G Indexable
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 188.0 Gram
- EAN
- 7323223798916
- NCM
- 846610
- UNSPSC
- 27112809
- eCl@ss 13
- 21181012
- Origem
- SE
- Lançamento
- 25/02/2019
- CoroPak de lançamento
- 19.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Altura funcional | HF | 0.1 mm |
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| ângulo do corpo da ferramenta em relação à peça | BAWS | 0 |
| Balanço máximo | OHX | 42 mm |
| Código do material do corpo | BMC | Steel |
| Código do tamanho do assento da pastilha | SSC_M | QFU-K |
| Código do tamanho do assento da pastilha | SSC_N | QFU-K |
| Código do tipo de fixação | MTP | clamp on top of insert |
| Código para tipo entrada da refrigeração | CNSC | axial concentric entry |
| Comprimento funcional | LF | 42 mm |
| Comprimento total | OAL | 42 mm |
| Coolant exit supply type | CXST | both over and under the cutting edge |
| Diâmetro da conexão | DCONMS | 40 mm |
| Diâmetro externo máximo do canal axial | DAXX | 100 mm |
| Diâmetro interno mínimo do canal axial | DAXIN | 45 mm |
| Diâmetro mínimo do furo | DMIN | 57 mm |
| Direção da interface de adaptação da máquina | ADINTMS | SL head (screw mounted) -size 40 |
| Identificação da pastilha padrão | MIID | QFU-K-0600-04-TF |
| Largura funcional | WF | 24.5 mm |
| Número de pastilhas | CICT | 1 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CoroCut QFU -size K (QFU-K-0600-04-TF) |
| Pressão de refrigeração | CP | 150 mm |
| Profundidade máxima de corte | CDX | 26 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Tipo código de saída de refrigeração | CXSC | axial inclined exit |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 7 no catálogo
QFU-K-0600-04-TF 1125 Pastilha CoroCut® QF para usinagem de canais frontais
QFU-K-0600-04-TF 1135 Pastilha CoroCut® QF para usinagem de canais frontais QFU-K-0600-04-TF 1145 Pastilha CoroCut® QF para usinagem de canais frontais
QFU-K-0600-RM 1105 Pastilha CoroCut® QF para usinagem de canais frontais
QFU-K-0600-RM 1125 Pastilha CoroCut® QF para usinagem de canais frontais
QFU-K-0600-RM 1135 Pastilha CoroCut® QF para usinagem de canais frontais
QFU-K-0600-RM 1205 CoroCut® QF, insert for face grooving Nada com esse termo. Tente só o início do código.
Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5638 031-01
5680 075-02 Últimos produtos visitados
