QFU-K-0600-RM 1105

Pastilhas · Parting and grooving insert

QFU-K-0600-RM 1105

Pastilha CoroCut® QF para usinagem de canais frontais

Pastilha geradora de perfil para aço inoxidável (ISO M) · classe 1105 com cobertura PVD · raio de ponta 3 mm, espessura 4,9 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.

Classe 1105 Em descontinuação

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.

Produto em descontinuação.

A Sandvik Coromant indica no lugar:

QFU-K-0600-RM 1205 — CoroCut® QF, insert for face grooving

Classe diferente x o produto original – Verifique a velocidade de corte.

Dados principais

Código ISO
QFU-K-0600-RM 1105
Código compactado
QFU-K-0600-RM1105
Material ID
7582642
Família
Pastilhas
Tipo
Parting and grooving insert
Classe
1105
Cobertura
TIALN
Processo de cobertura
PVD
Substrato
WC
Material ISO principal
M
Quantidade por embalagem
10
Quantidade mínima
10
Peso unitário (kg)
4.07 Gram
EAN
7323223798671
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182110
Origem
SE
Lançamento
22/02/2019
CoroPak de lançamento
19.1

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
185 m/min
Avanço por rotação
0,1 mm/r
Profundidade de corte
1,5 mm
Espessura máxima do cavaco
0,1 mm/r
Vida da ferramenta
900 s

Para Aço inoxidável · Sangramento e canais. Ajuste pela sua máquina e fixação na calculadora.

Sangramento e canais · Primary (Radial) KAPR 90°

Material vc m/minfn mm/rhex mm/rap mm Vida
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB 185 (155 – 245)0,1 (0,05 – 0,99)0,1 (0,05 – 0,7)1,5 (0,1 – 2,5) 900 s
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB 75 (70 – 80)0,1 (0,05 – 0,71)0,1 (0,05 – 0,5)1,5 (0,1 – 2,5) 900 s
N Não ferrosos 1ª escolha N1.3.C.AG · 90 HB 1.900 (240 – 2.400)0,1 (0,05 – 0,99)0,1 (0,05 – 0,7)1,5 (0,1 – 2,5) 3.600 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

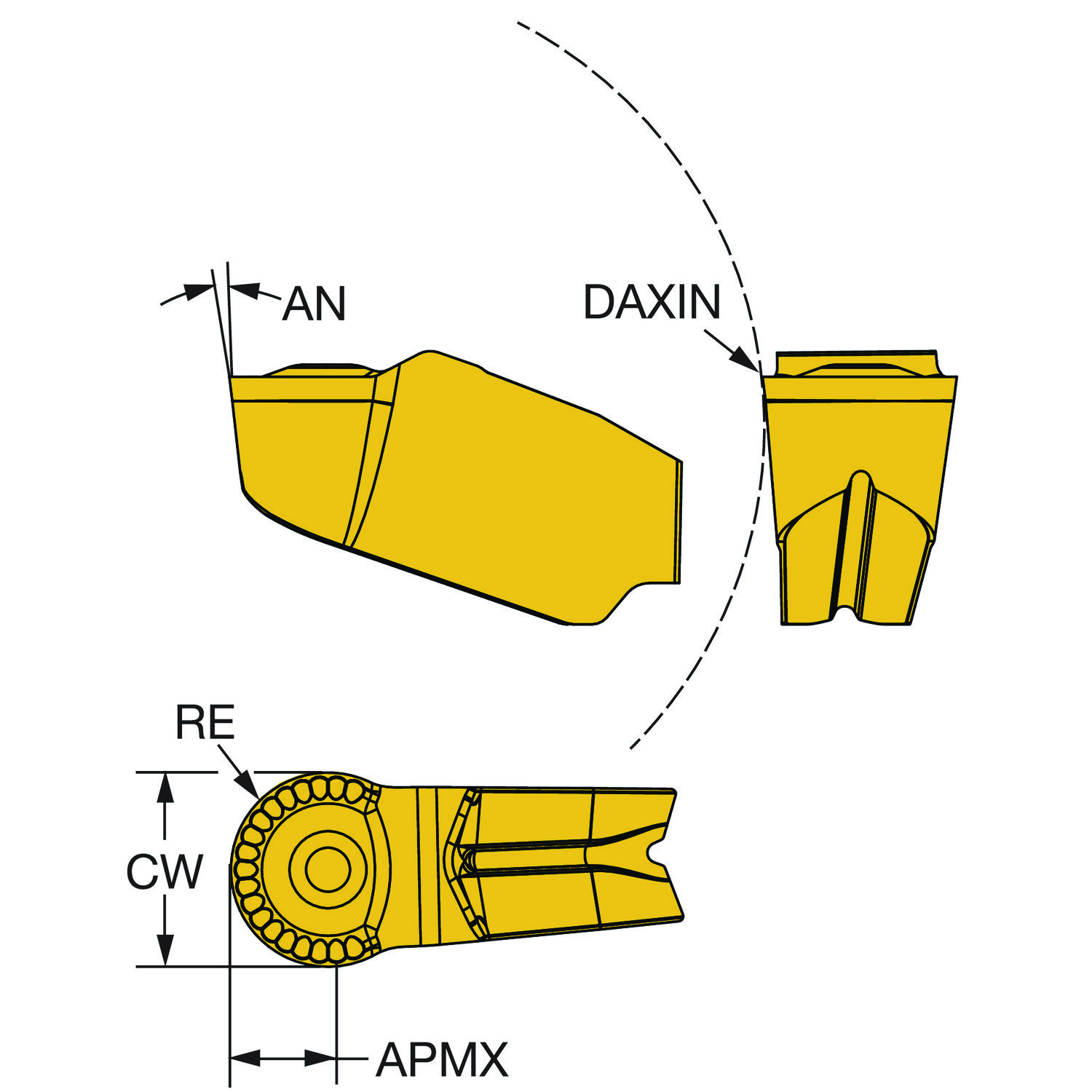

ParâmetroCódigoValor
ângulo de folga principal AN 7
ângulo do corpo da ferramenta em relação à máquina BAMS 0
Classe GRADE 1105
Código de condições da aresta de corte CECC rounded
Código de montagem da pastilha IFS Concave prismatic section
Código do tamanho do assento da pastilha SSC_M QFU-K
Código do tamanho do assento da pastilha SSC_N QFU-K
Designação da aplicação do quebra-cavacos por fabricante CBMD RM
Diâmetro interno mínimo do canal axial DAXIN 45 mm
Espessura da pastilha S 4.9 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE CoroCut QFU -size K
ISO Cutting Tool Material ISOMAT Coated WC
ISO nível de classificação de material Primário TMC1 M
ISO nível de classificação de material Secundário TMC1 S
ISO nível de classificação de material Todos TMC1 MNS
Largura de corte CW 6 mm
Número de arestas de corte CEDC 1
Profundidade de corte máxima APMX 2.75 mm
Quantidade de lados de um item da ferramenta ou item de corte NSIDE single sided
Raio do canto RE 3 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
