Ferramentas · Torneamento — intercambiável

SL-PSRNL-40-12HP

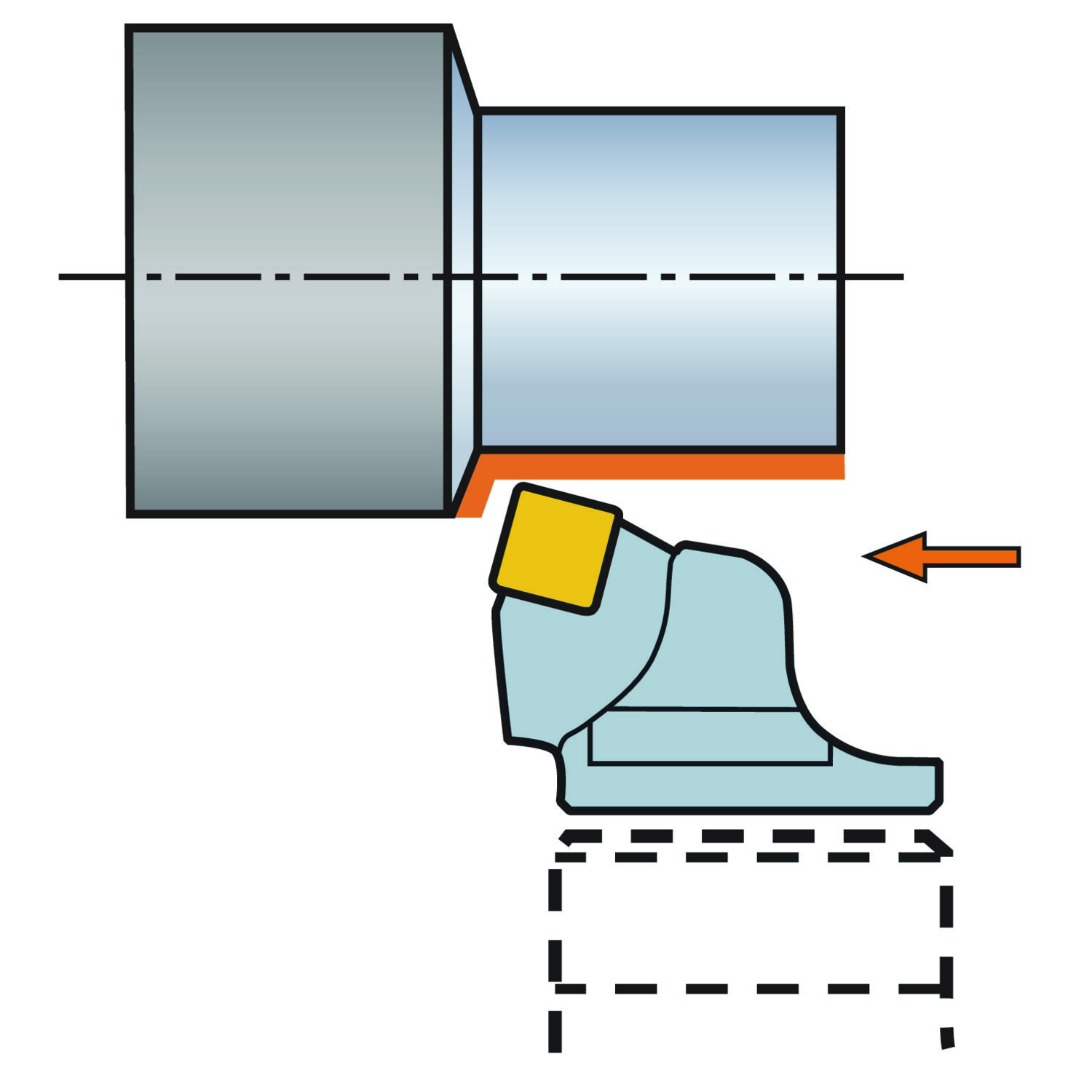

Cabeça T-Max® P para torneamento

Ferramenta para torneamento · comprimento funcional 35 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado Sob encomenda na Sandvik Coromant

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Testado em máquina pela engenharia da Hailtools: Pastilhas T-Max® P

Dados principais

Código ISO
SL-PSRNL-40-12HP
Código compactado
SL-PSRNL-40-12HP
Material ID
5749934
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
180 g
EAN
12450885
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181008
Origem
IN
Lançamento
08/09/2009
CoroPak de lançamento
09.2

Arquivos CAD

Itens inclusos

  • 1 × 174.3-841M Alavanca
  • 1 × 174.3-821 Parafuso
  • 1 × 174.3-851M Calço
  • 1 × 174.3-861 Pino do calço
  • 1 × 5638 031-01 Tubo de posicionamento
  • 2 × 5691 026-03 Bico
  • 1 × 3021 010-030 Chave

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

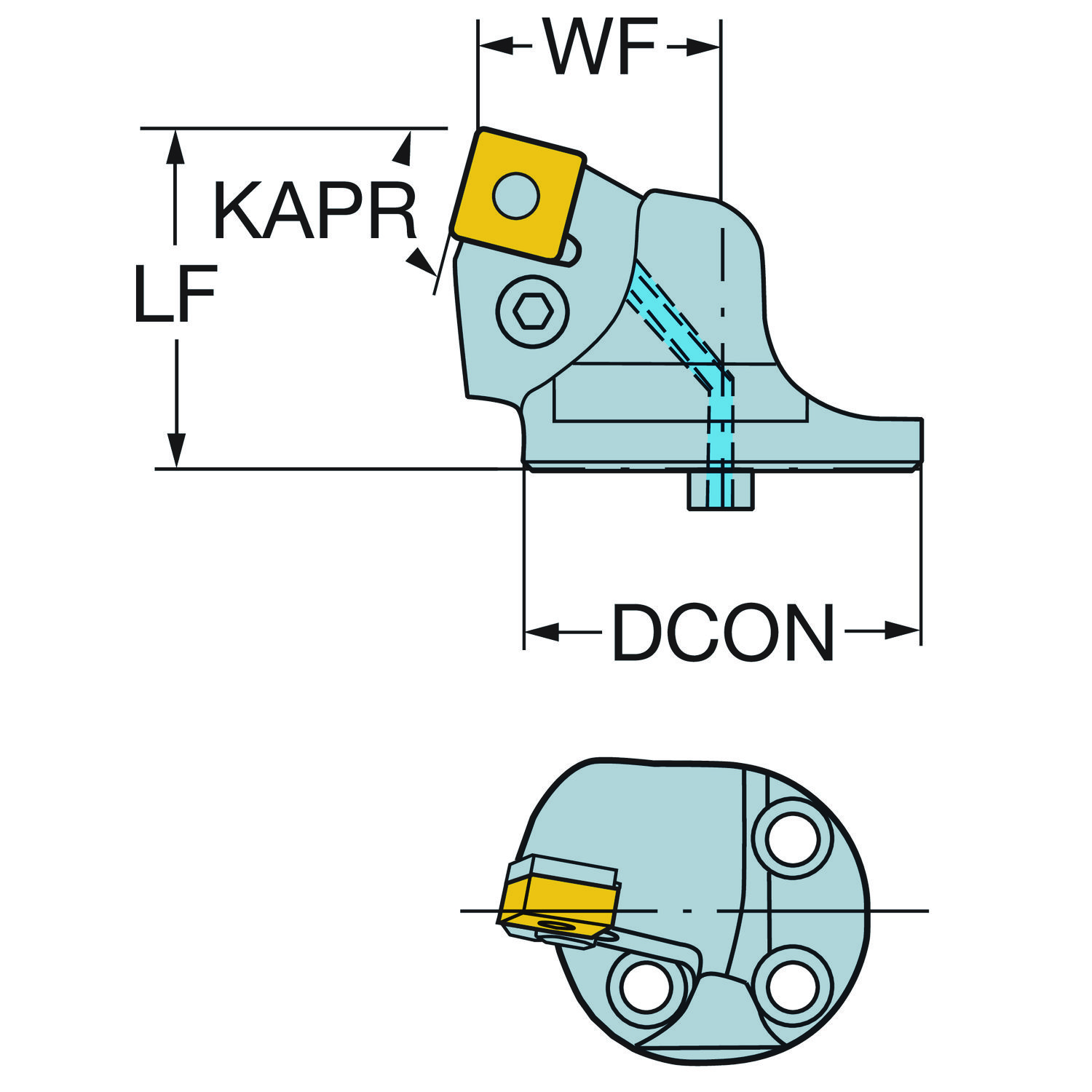

ParâmetroCódigoValor
Altura funcional HF 0 mm
Ângulo da aresta de corte da ferramenta KAPR_1 75
Ângulo da ponta da pastilha EPSR 90
Ângulo de ataque da ferramenta PSIR 15
Ângulo de folga principal AN 0
Ângulo de inclinação LAMS -6
Ângulo de saída ortogonal GAMO -6
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 10
Balanço máximo OHX 35 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 12
Código do tamanho do assento da pastilha SSC_N 1/2
Código do tipo de fixação MTP Fixação com pino pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento funcional LF 35 mm
Comprimento total OAL 38.8 mm
Diâmetro da conexão DCONMS 40 mm
Direção da interface de adaptação da máquina ADINTMS SL cabeça (parafuso montado) — tamanho 40
Identificação da pastilha padrão MIID SNMG 12 04 08
Largura funcional WF 22 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER SNMG 120408
Peso do item WT 0.18 kg
Pressão de refrigeração CP 80 bar
Pressão de refrigeração CP 80 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tipo código de saída de refrigeração CXSC Saída axial inclinada direcionada com bico
Tipo de alimentação da saída de refrigerante CXST Acima da aresta de corte
Torque TQ 3.9 Nm
Torque TQ 3.9 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.
