Ferramentas · Cartucho de torneamento geral — avanço frontal, lateral ou ambos
SCLCL 40CX-38
Cápsula CoroTurn® 107 para torneamento
Cápsula · comprimento funcional 83 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.
Descontinuado
Item descontinuado pela Sandvik Coromant: a Hailtools indica a alternativa atual para a sua aplicação.
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SCLCL 40CX-38.
Ferramentas para torneamento 2020Catálogo · Sandvik Coromant · PDF
CoroTurn PI — torneamento de perfisApresentação de produto · Torneamento · 21 slides · mesma operação
Torneamento no eixo Y — CoroTurn Prime e CoroPlex YTApresentação de produto · Torneamento · 16 slides · mesma operação
PrimeTurning com CoroTurn Prime — torneamento em todas as direçõesApresentação de produto · Torneamento · 24 slides · mesma operação
CoroTurn TR CoroTurn 107 Coromant CaptoApresentação · CoroPak 20.1 · Sandvik Coromant · ler no site
T-Max P and CoroTurn 107 grade updateApresentação · CoroPak 19.2 · Sandvik Coromant · ler no site
T-Max P-CoroTurn 107-QS-shanksApresentação · CoroPak 18.2 · Sandvik Coromant · ler no site
A3-141001-CoroTurn-107 PorApresentação · CoroPak 14.2 · Sandvik Coromant · ler no siteCasos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Secure profiling - CoroTurn® 107 inserts and tools with rail interfaceSandvik Coromant · YouTubeBiblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- SCLCL 40CX-38
- Código compactado
- SCLCL40CX-38
- Material ID
- 6273281
- Família
- Ferramentas
- Tipo

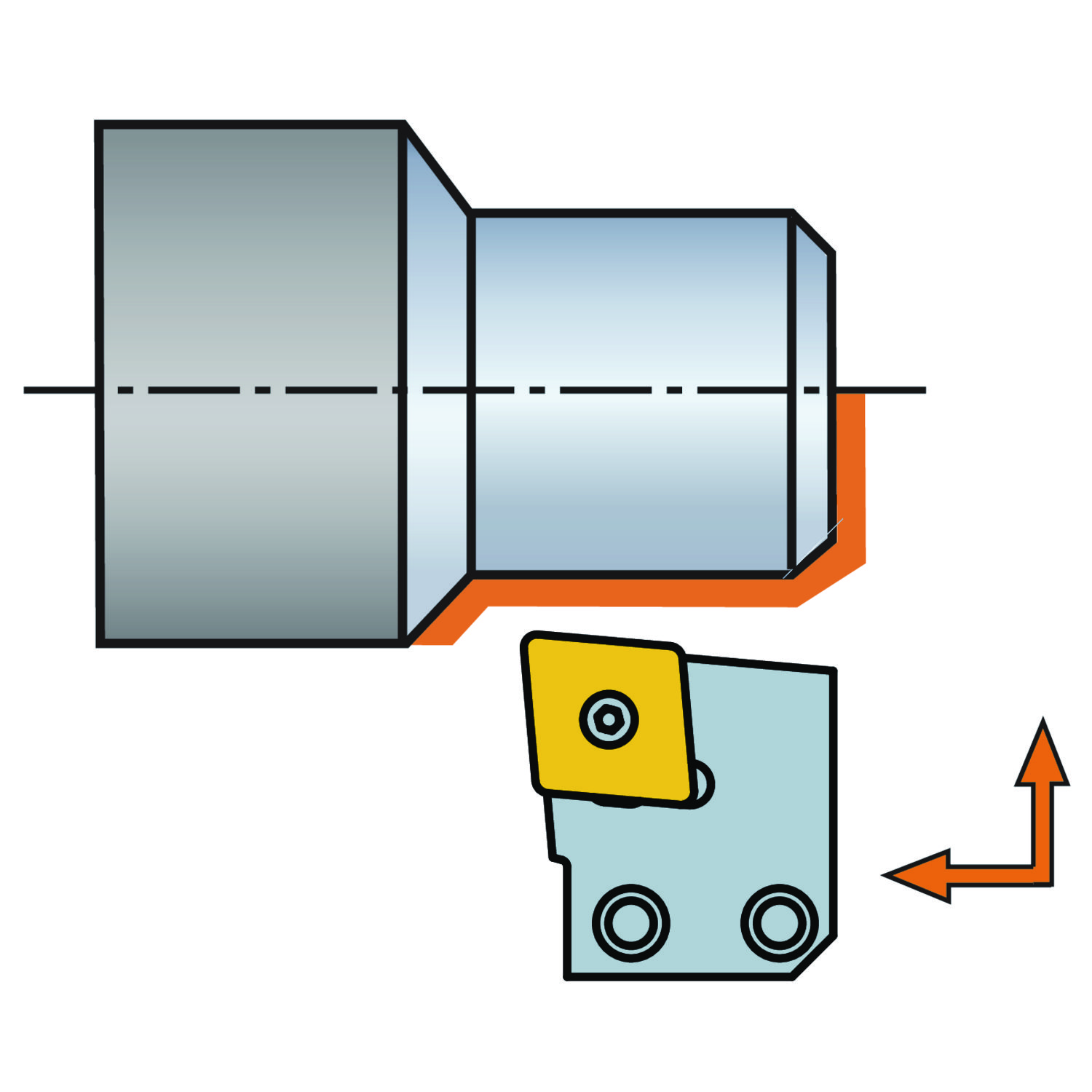

- Cartucho de torneamento geral — avanço frontal, lateral ou ambos
- Peso unitário
- 1,4 kg
- EAN
- 26273281
- UNSPSC
- 23242106
- eCl@ss 13
- 21181590
- Lançamento
- 19/09/2012
- CoroPak de lançamento
- 12.2
Arquivos CAD
- STP básico 73270917.stp
- DXF 2D 73270918.dxf
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.

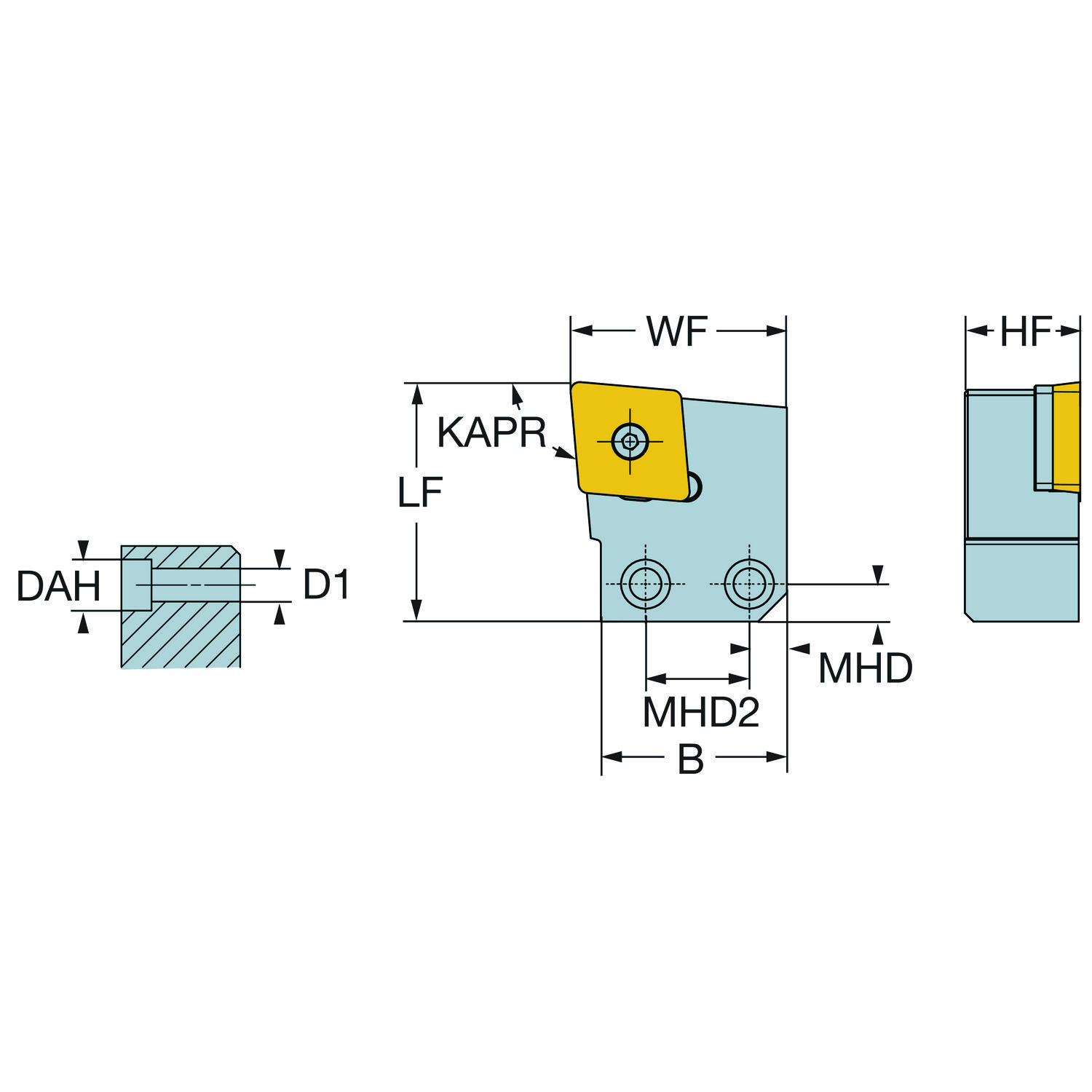

| Parâmetro | Código | Valor |
|---|---|---|
| Altura da haste | H | 40 mm |
| Altura funcional | HF | 40 mm |
| Ângulo da aresta de corte da ferramenta | KAPR | 95 |
| Ângulo de ataque da ferramenta | PSIR | -5 |
| Balanço máximo | OHX | 83 mm |
| Código do tamanho do assento da pastilha | SSC_M | 38 |
| Código do tamanho do assento da pastilha | SSC_N | 1 1/2 |
| Código do tipo de fixação | MTP | Fixação com parafuso pelo furo |
| Comprimento funcional | LF | 83 mm |
| Comprimento total | OAL | 83 mm |
| Diâmetro mínimo do furo | DMIN_1 | 130 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Cartucho, pesado torneamento — tamanho 40 x 64.5 (S) |
| Distância do furo de montagem | MHD | 13 mm |
| Distância do furo de montagem 2 | MHD2 | 36 mm |
| Largura da haste | B | 64.5 mm |
| Largura funcional | WF | 75 mm |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER | CCMT 380932 |
| Peso do item | WT | 1.4 kg |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Esquerda |
| Tipo código de saída de refrigeração | CXSC | Sem saída de refrigerante |
| Torque | TQ | 18.7 Nm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 1 no catálogo
CCMT 38 09 32-XH 4325 Nada com esse termo. Tente só o início do código.
