SCLCL 1616H 09HP

Porta Ferramenta convencional CoroTurn® 107 para torneamento

Ferramenta para torneamento · comprimento funcional 100 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Material deste produto

Catálogos, folders, apresentações, casos práticos e vídeos selecionados para SCLCL 1616H 09HP.

Casos práticos da Hailtools

Vídeos

Biblioteca técnica: tudo sobre CoroTurn 107 · Todos os catálogos · Videoteca · Casos práticos

Dados principais

Código ISO
SCLCL 1616H 09HP
Código compactado
SCLCL1616H09HP
Material ID
6188508
Família
Ferramentas
Tipo
Torneamento — intercambiável
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
235 g
EAN
26188508
NCM
846610
UNSPSC
27112809
eCl@ss 13
21181001
Origem
SE
Lançamento
19/09/2012
CoroPak de lançamento
12.2

Arquivos CAD

Itens inclusos

  • 1 × 5513 020-01 Parafuso
  • 1 × 5322 232-01 Calço
  • 1 × 5512 090-01 Parafuso do calço
  • 3 × 5691 026-13 Bico
  • 1 × 5680 084-15 Bit

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Documentos

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor

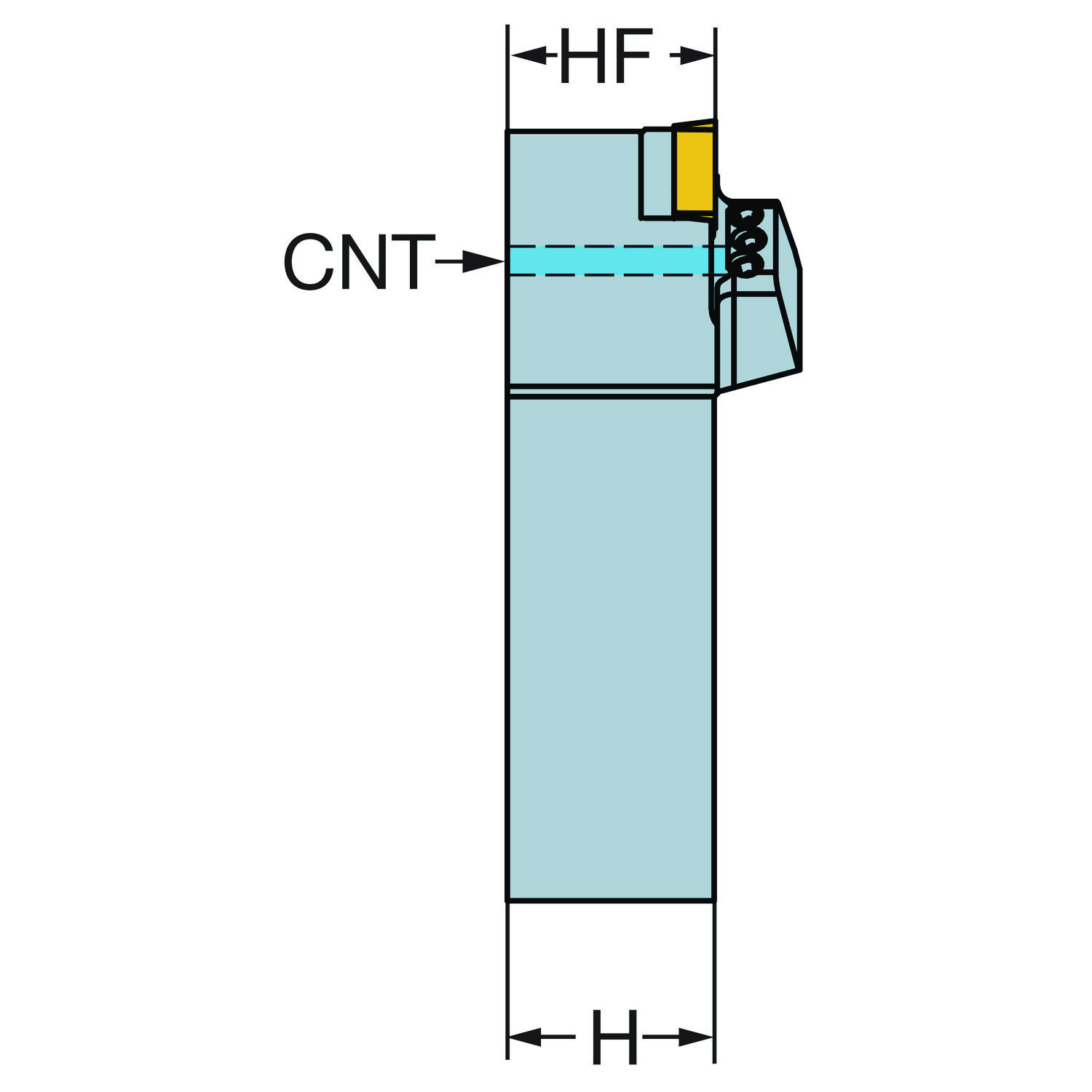

Altura da haste H 16 mm
Altura funcional HF 16 mm
Ângulo da aresta de corte da ferramenta KAPR_1 95
Ângulo da ponta da pastilha EPSR 80
Ângulo de ataque da ferramenta PSIR -5
Ângulo de folga principal AN 7
Ângulo de inclinação LAMS 0
Ângulo de saída ortogonal GAMO 0
Ângulo do corpo da ferramenta em relação à peça BAWS 0
Ângulo do corpo da ferramenta em relação à máquina BAMS 0
Ângulo máximo de usinagem em rampa RMPX 0

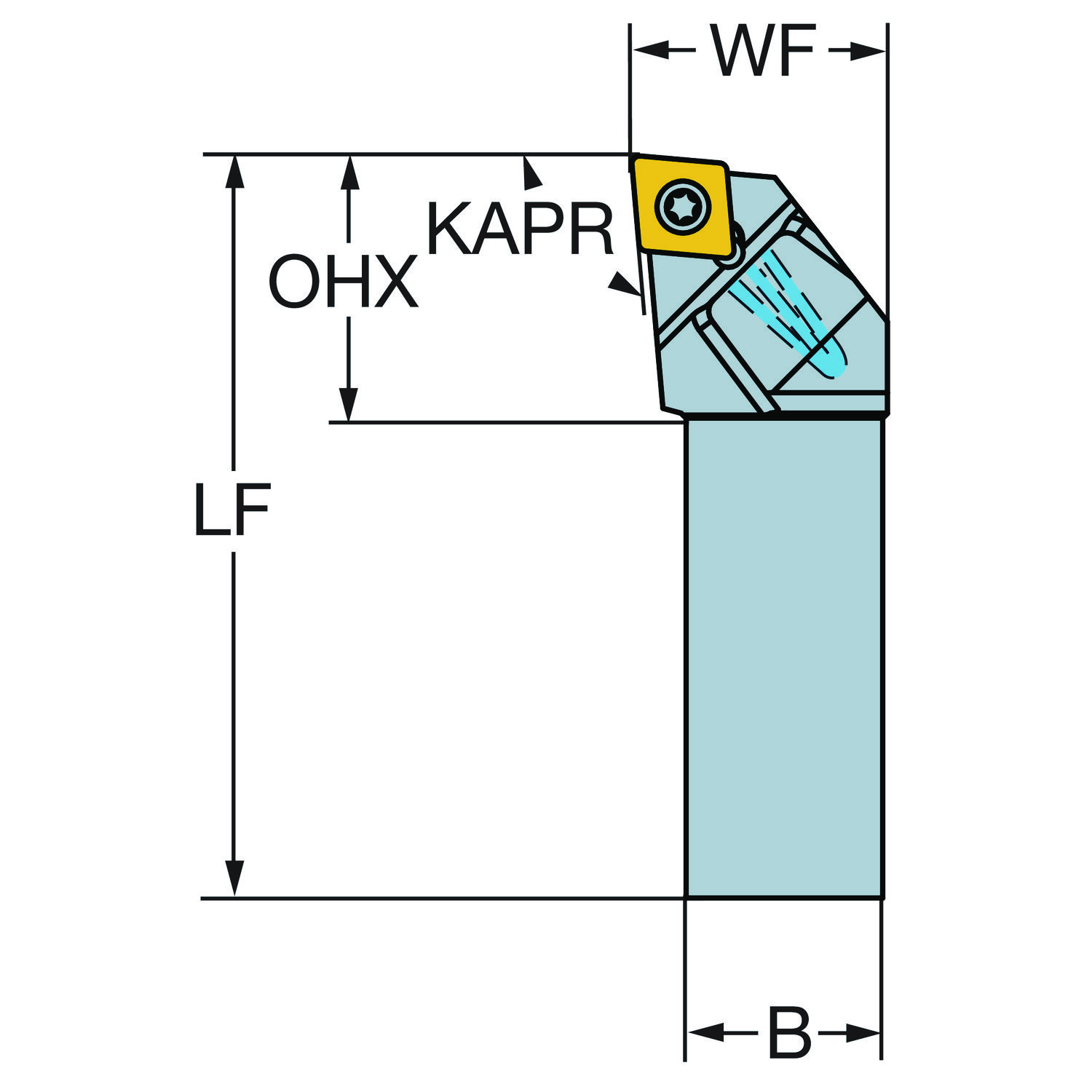

Balanço máximo OHX 26.5 mm
Código do material do corpo BMC Aço
Código do tamanho do assento da pastilha SSC_M 09
Código do tamanho do assento da pastilha SSC_N 3/8
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Entrada axial concêntrica
Comprimento de fixação LSCMS 73.5 mm
Comprimento funcional LF 100 mm
Comprimento total OAL 100 mm
Direção da interface de adaptação da máquina ADINTMS Haste retangular — métrica: 16 x 16
Identificação da pastilha padrão MIID CCMT 09 T3 08
Largura da haste B 16 mm
Largura funcional WF 20 mm
Número de pastilhas CICT 1
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER CCMT 09T308
Peso do item WT 0.235 kg
Pressão de refrigeração CP 275 bar
Pressão de refrigeração CP 275 mm
Propriedade antivibração DPC Não
Sensor embutido SEP Não
Sentido HAND Esquerda
Tamanho da rosca da entrada para refrigeração CNT G 1/8-28
Tipo código de saída de refrigeração CXSC Axial concêntrica ou excêntrica com bico ajustável
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
