Sandvik Coromant · Catálogo · Pastilhas

RNGN090300S02520M 7925

Pastilhas · Turning insert - general

RNGN090300S02520M 7925

Pastilha T-Max® para torneamento

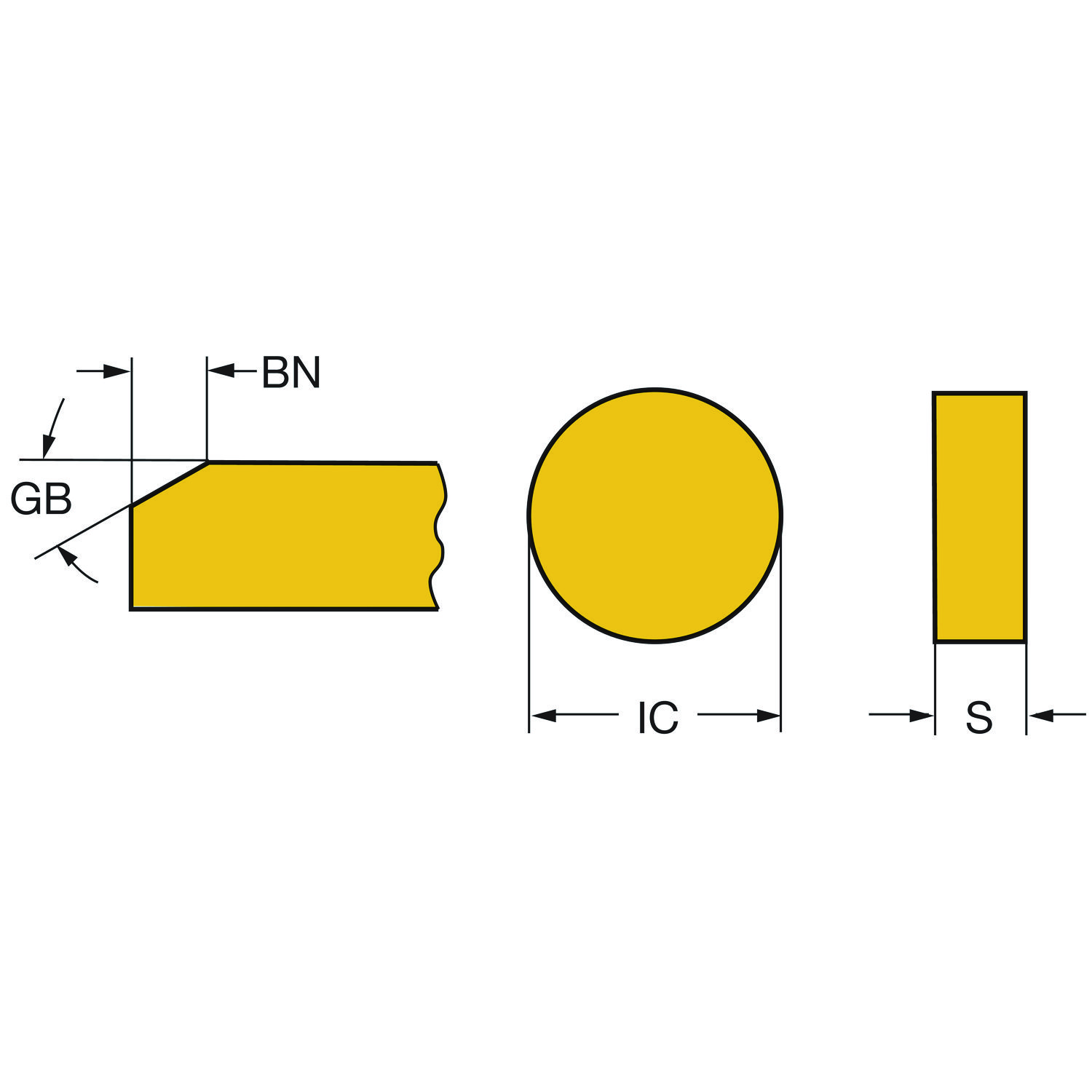

Pastilha para torneamento para ferro fundido (ISO K) · classe 7925 com cobertura Uncoated Grade · círculo inscrito 9,53 mm, raio de ponta 4,76 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe 7925 Preço na loja

Entrega imediata

R$1.046,04 a unidade · pacote com 5. Prazo e condições da loja Hailtools.

Dados principais

Código ISO
RNGN090300S02520M 7925
Código ANSI
RNG32S1020M 7925
Código compactado
RNGN090300S02520M7925
Material ID
5782763
Família
Pastilhas
Tipo
Turning insert - general
Classe
7925
Cobertura
UNCOAT
Processo de cobertura
Uncoated Grade
Substrato
CBN
Material ISO principal
K
Quantidade por embalagem
5
Quantidade mínima
5
Peso unitário (kg)
4.0 Gram
EAN
12460862
NCM
820900
UNSPSC
23242105
eCl@ss 13
21182010
Origem
PL
Lançamento
19/09/2009
CoroPak de lançamento
09.2

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte
890 m/min
Avanço por rotação
0,47 mm/r
Profundidade de corte
1,4 mm
Espessura máxima do cavaco
0,33 mm/r
Vida da ferramenta
1.800 s

Para Ferro fundido · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Depth of cut 1,4 mm

Material vc m/minfn mm/rhex mm/rap mm Vida
K Ferro fundido 1ª escolha K2.2.C.UT · 245 HB 890 (780 – 1.200)0,47 (0,07 – 0,65)0,33 (0,05 – 0,46)1,4 (1 – 3,8) 1.800 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

ParâmetroCódigoValor
ângulo de folga principal AN 0
Classe GRADE 7925
Código de condições da aresta de corte CECC chamfered and rounded
Código de montagem da pastilha IFS Without fixing hole
Código do formato da pastilha SC Round
Código do tamanho do assento da pastilha SSC_M 9
Código do tamanho do assento da pastilha SSC_N 3/8
Diâmetro do círculo inscrito IC 9.53 mm
Espessura da pastilha S 3.18 mm
Formato e tamanho da pastilha CUTINT_SIZESHAPE RN0903
ISO Cutting Tool Material ISOMAT CBN high content
ISO nível de classificação de material Primário TMC1 K
ISO nível de classificação de material Todos TMC1 K
Número de arestas de corte CEDC 16
Propriedade da aresta Wiper WEP Não
Quantidade de lados de um item da ferramenta ou item de corte NSIDE double sided
Raio do canto RE 4.76 mm
Sensor embedded property SEP Não
Sentido HAND Neutro
Tipo de operação CTPT Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
