Pastilhas · Turning insert - general

RNGA090300S01020D CB20

Name: RNGA090300S01020D CB20
Brand: Sandvik Coromant
SKU: RNGA090300S01020DCB20
Price: 1990.31 BRL
Availability: InStock

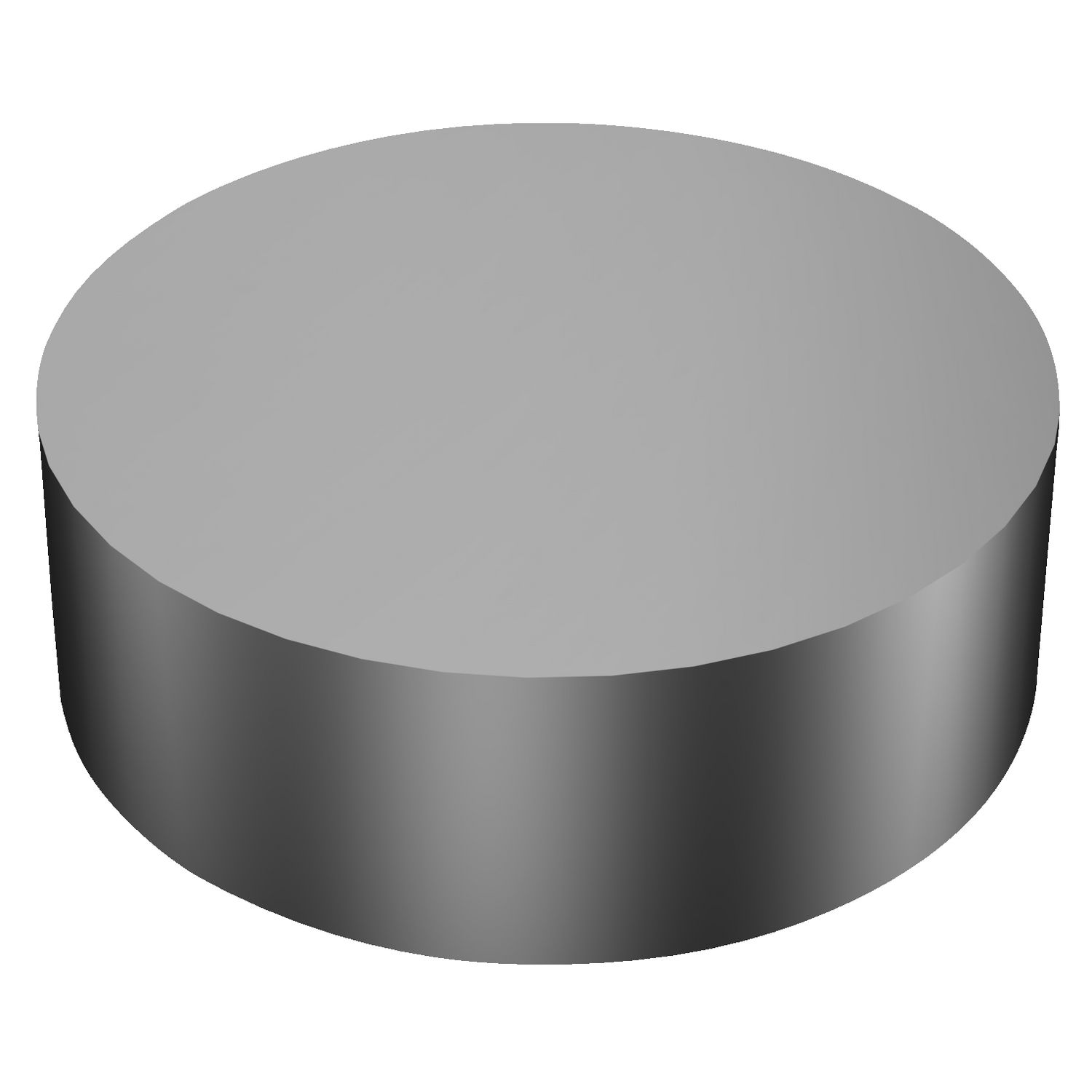

Pastilha T-Max® P para torneamento

Pastilha para torneamento para aços endurecidos (ISO H) · classe CB20 com cobertura Uncoated Grade · círculo inscrito 9,53 mm, raio de ponta 4,76 mm, espessura 3,18 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Compra imediata na loja Hailtools.

Classe CB20 Preço na loja

Entrega imediata

Qtd.

R$1.990,31 a unidade · pacote com 5. Prazo e condições da loja Hailtools.

Dados principais

Código ISO: RNGA090300S01020D CB20
Código ANSI: RNGA32S0320D CB20
Código compactado: RNGA090300S01020DCB20
Material ID: 5741155
Família: Pastilhas
Tipo: Turning insert - general
Classe: CB20
Cobertura: UNCOAT
Processo de cobertura: Uncoated Grade
Substrato: CBN
Material ISO principal: H
Quantidade por embalagem: 5
Quantidade mínima: 5
Peso unitário (kg): 0.4 Gram
EAN: 10544321
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182010
Origem: PL
Lançamento: 07/10/1991
CoroPak de lançamento: 91.3

Arquivos CAD

Ver em realidade aumentada: em breve.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 165 m/min
Avanço por rotação: 0,31 mm/r
Profundidade de corte: 0,7 mm
Espessura máxima do cavaco: 0,16 mm/r
Vida da ferramenta: 900 s

Para Aços endurecidos · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Depth of cut 0,7 mm

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
H Aços endurecidos 1ª escolha H1.3.Z.HA · 60 HRC	165 (150 – 180)	0,31 (0,13 – 0,46)	0,16 (0,07 – 0,24)	0,7 (0,1 – 1,4)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor
ângulo de folga principal	AN	0
Classe	GRADE	CB20
Código de condições da aresta de corte	CECC	chamfered and rounded
Código de montagem da pastilha	IFS	Cylindrical fixing hole
Código do formato da pastilha	SC	Round
Código do tamanho do assento da pastilha	SSC_M	9
Código do tamanho do assento da pastilha	SSC_N	3/8
Diâmetro do círculo inscrito	IC	9.53 mm
Diâmetro do furo de fixação	D1	3.81 mm
Espessura da pastilha	S	3.18 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	RN0903
ISO Cutting Tool Material	ISOMAT	CBN low content
ISO nível de classificação de material Primário	TMC1	H
ISO nível de classificação de material Todos	TMC1	H
Número de arestas de corte	CEDC	4
Propriedade da aresta Wiper	WEP	Não
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio do canto	RE	4.76 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	pre-machining with demand on surface

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
