RCMT 10 T3 MP-M3 1205
Pastilha CoroTurn® 107 com interface para torneamento

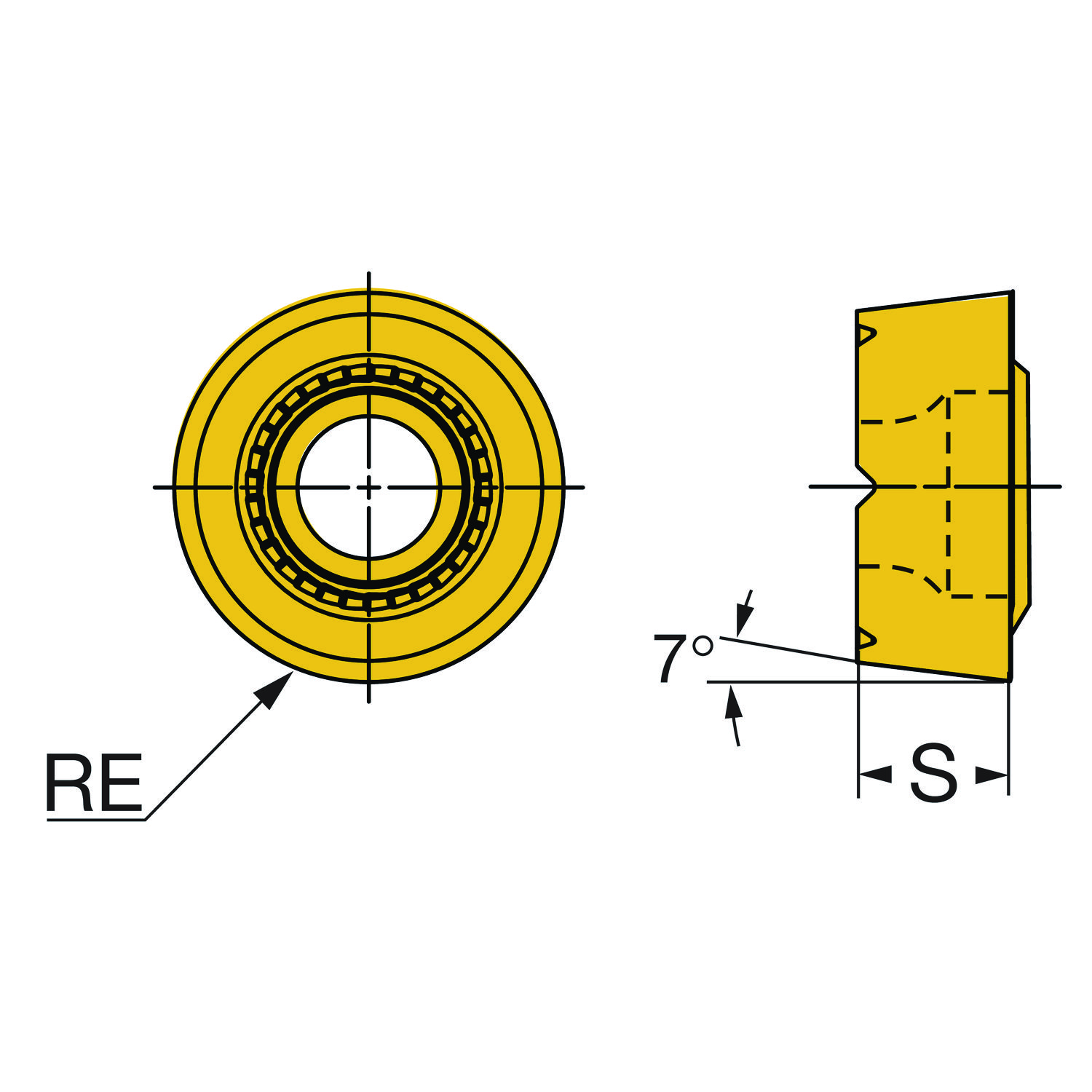

Pastilha para torneamento para superligas e titânio (ISO S) · classe 1205 com cobertura PVD · círculo inscrito 10 mm, raio de ponta 5 mm, espessura 3,97 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional e dados de corte de partida da Sandvik Coromant por material ISO. Cotação com a engenharia da Hailtools.
Recomendado Classe 1205
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade. Quantidade mínima: 10.
Dados principais
- Código ISO
- RCMT 10 T3 MP-M3 1205
- Código compactado
- RCMT10T3MP-M31205
- Material ID
- 8432244
- Família
- Pastilhas
- Tipo
- Turning insert - general
- Classe
- 1205
- Cobertura
- ALTIN
- Processo de cobertura
- PVD
- Substrato
- WC
- Material ISO principal
- S
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário (kg)
- 0.003 Kilogram
- EAN
- 7323227514673
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182010
- Origem
- US
- Lançamento
- 26/02/2024
- CoroPak de lançamento
- 24.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.
Valores iniciais
- Velocidade de corte
- 50 m/min
- Avanço por rotação
- 0,33 mm/r
- Profundidade de corte
- 1 mm
- Espessura máxima do cavaco
- 0,2 mm/r
- Vida da ferramenta
- 900 s
Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.
Torneamento geral · Depth of cut 1 mm
| Material | vc m/min | fn mm/r | hex mm/r | ap mm | Vida |
|---|---|---|---|---|---|
| S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB | 50 (25 – 80) | 0,33 (0,2 – 0,55) | 0,2 (0,12 – 0,33) | 1 (0,5 – 2,5) | 900 s |
| M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB | 170 (135 – 205) | 0,33 (0,2 – 0,55) | 0,2 (0,12 – 0,33) | 1 (0,5 – 2,5) | 900 s |
Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp
Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo de folga principal | AN | 7 |
| Classe | GRADE | 1205 |
| Código de montagem da pastilha | IFS | Partly cylindrical, 40-60 deg countersink on one or two sides |
| Código do formato da pastilha | SC | Round |
| Código do tamanho do assento da pastilha | SSC_M | 10 |
| Código do tamanho do assento da pastilha | SSC_N | .394 |

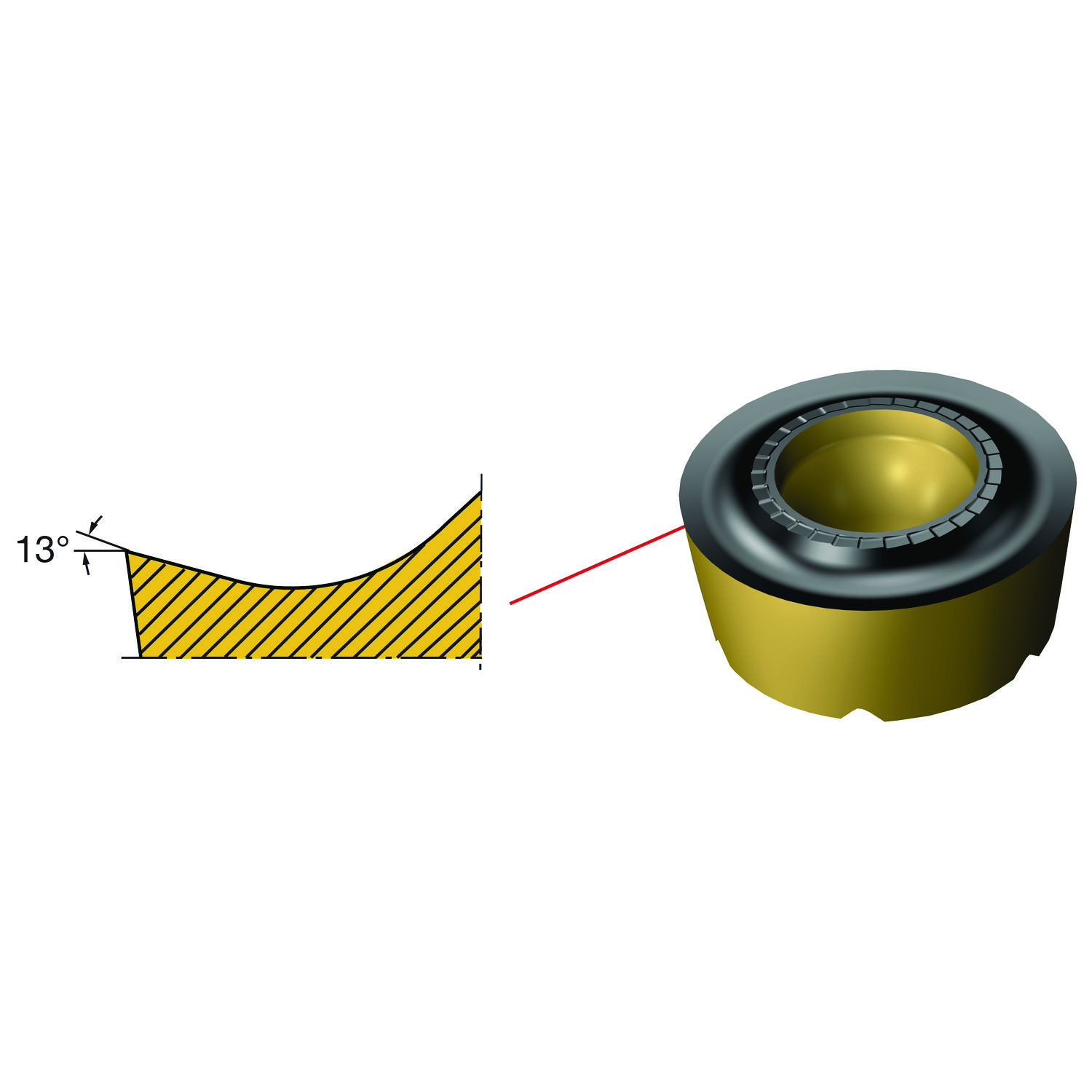

| Designação da aplicação do quebra-cavacos por fabricante | CBMD | M3 |
| Diâmetro do círculo inscrito | IC | 10 mm |
| Espessura da pastilha | S | 3.97 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | Rail interface RC10T3MP |
| ISO Cutting Tool Material | ISOMAT | Coated WC |
| ISO nível de classificação de material Primário | TMC1 | S |
| ISO nível de classificação de material Secundário | TMC1 | M |
| ISO nível de classificação de material Todos | TMC1 | PMS |
| Número de arestas de corte | CEDC | 6 |
| Propriedade da aresta Wiper | WEP | Não |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | single sided |
| Raio do canto | RE | 5 mm |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | pre-machining with demand on surface |
