Pastilhas · Turning insert - general

RCMT 10 T3 MP-L3 1205

Name: RCMT 10 T3 MP-L3 1205
Brand: Sandvik Coromant
SKU: RCMT10T3MP-L31205
Price: 94.38 BRL
Availability: InStock

Pastilha CoroTurn® 107 com interface para torneamento

Pastilha para torneamento para superligas e titânio (ISO S) · classe 1205 com cobertura PVD · círculo inscrito 10 mm, raio de ponta 5 mm, espessura 3,97 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF), desenho dimensional, dados de corte de partida da Sandvik Coromant por material ISO e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.

Recomendado Classe 1205 Preço na loja

Entrega imediata

Qtd.

R$94,38 a unidade · pacote com 10. Prazo e condições da loja Hailtools.

Dados principais

Código ISO: RCMT 10 T3 MP-L3 1205
Código compactado: RCMT10T3MP-L31205
Material ID: 8432243
Família: Pastilhas
Tipo: Turning insert - general
Classe: 1205
Cobertura: ALTIN
Processo de cobertura: PVD
Substrato: WC
Material ISO principal: S
Quantidade por embalagem: 10
Quantidade mínima: 10
Peso unitário (kg): 0.003 Kilogram
EAN: 7323227514666
NCM: 820900
UNSPSC: 23242105
eCl@ss 13: 21182010
Origem: US
Lançamento: 26/02/2024
CoroPak de lançamento: 24.1

Arquivos CAD

Ver em realidade aumentada ↓

Ver em realidade aumentada

A ferramenta em tamanho real, na sua máquina, antes de comprar.

QR code para ver RCMT 10 T3 MP-L3 1205 em realidade aumentada

RA no celular

Modelo gerado do CAD da fábrica, em escala real · 2.124 triângulos.

Dados de corte

Valores de partida recomendados pela Sandvik Coromant, por material ISO: valor inicial e faixa (mín. – máx.). Fonte: Cutting Data API da fábrica.

Valores iniciais

Velocidade de corte: 70 m/min
Avanço por rotação: 0,28 mm/r
Profundidade de corte: 0,75 mm
Espessura máxima do cavaco: 0,15 mm/r
Vida da ferramenta: 900 s

Para Superligas e titânio · Torneamento geral. Ajuste pela sua máquina e fixação na calculadora.

Torneamento geral · Depth of cut 0,75 mm

Material	v_c m/min	f_n mm/r	h_ex mm/r	a_p mm	Vida
S Superligas e titânio 1ª escolha S2.0.Z.AG · 350 HB	70 (38 – 110)	0,28 (0,11 – 0,47)	0,15 (0,06 – 0,25)	0,75 (0,25 – 2)	900 s
M Aço inoxidável 1ª escolha M1.0.Z.AQ · 200 HB	190 (155 – 240)	0,28 (0,11 – 0,47)	0,15 (0,06 – 0,25)	0,75 (0,25 – 2)	900 s

Calcular rotação, avanço e tempo com estes valores → Ajustar para a minha peça no WhatsApp

Ponto de partida: ajuste pela rigidez da máquina, fixação e acabamento exigido. Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.

Ficha técnica ISO 13399, como a fábrica publica.

Parâmetro	Código	Valor

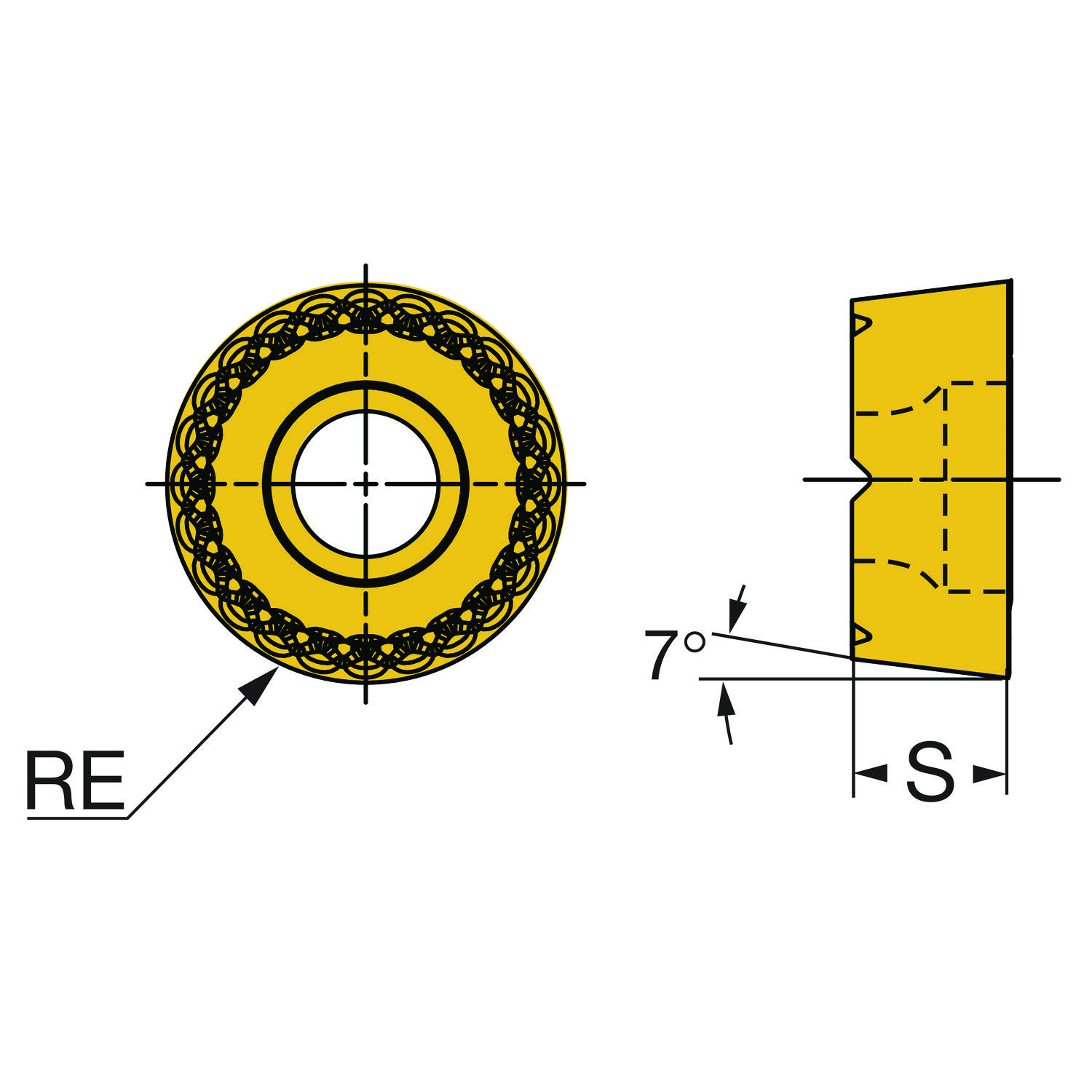

ângulo de folga principal	AN	7
Classe	GRADE	1205
Código de montagem da pastilha	IFS	Partly cylindrical, 40-60 deg countersink on one or two sides
Código do formato da pastilha	SC	Round
Código do tamanho do assento da pastilha	SSC_M	10
Código do tamanho do assento da pastilha	SSC_N	.394

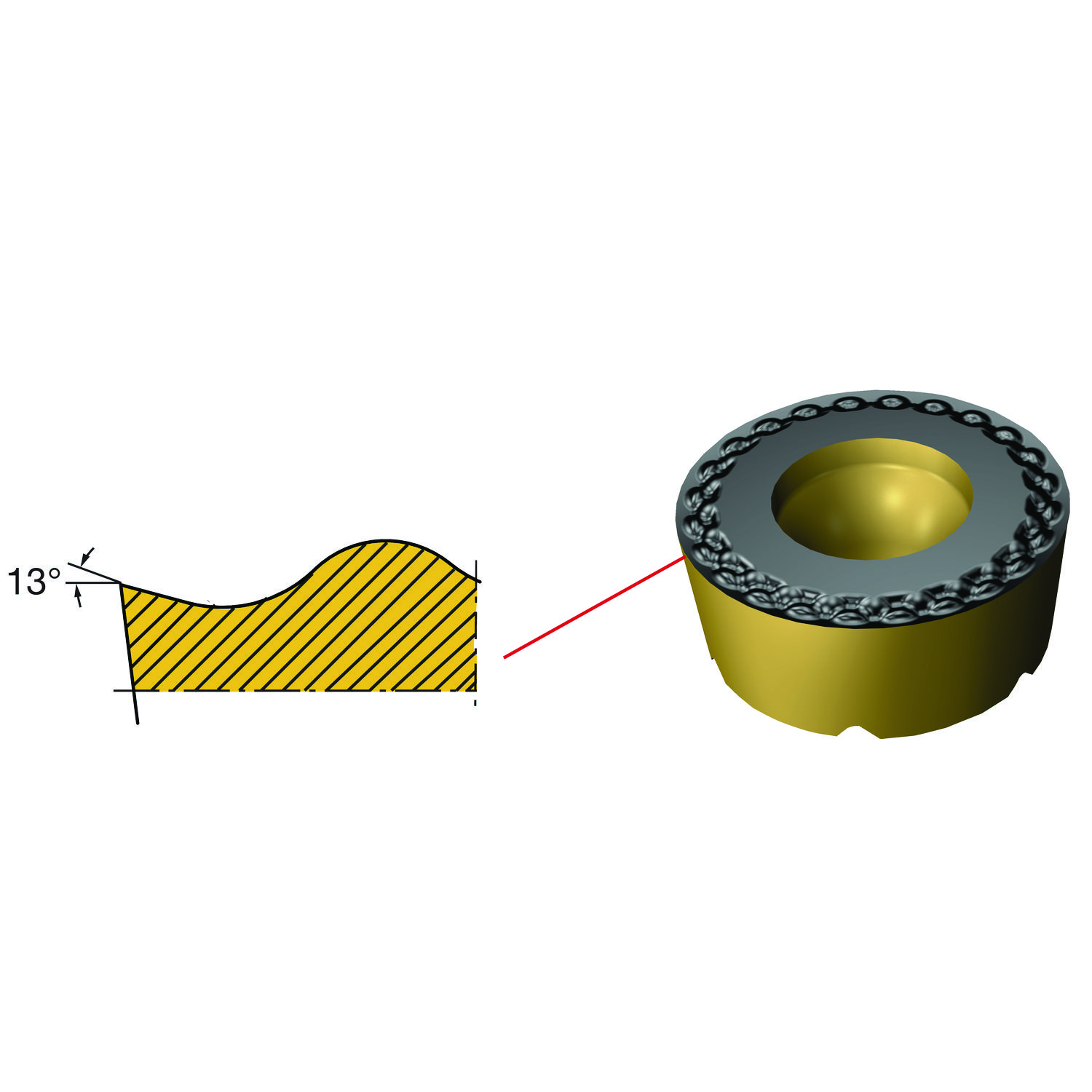

Designação da aplicação do quebra-cavacos por fabricante	CBMD	L3
Diâmetro do círculo inscrito	IC	10 mm
Espessura da pastilha	S	3.97 mm
Formato e tamanho da pastilha	CUTINT_SIZESHAPE	Rail interface RC10T3MP
ISO Cutting Tool Material	ISOMAT	Coated WC
ISO nível de classificação de material Primário	TMC1	S
ISO nível de classificação de material Secundário	TMC1	M
ISO nível de classificação de material Todos	TMC1	PMS
Número de arestas de corte	CEDC	6
Propriedade da aresta Wiper	WEP	Não
Quantidade de lados de um item da ferramenta ou item de corte	NSIDE	single sided
Raio do canto	RE	5 mm
Sensor embedded property	SEP	Não
Sentido	HAND	Neutro
Tipo de operação	CTPT	Acabamento

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
