Ferramentas · Fresa inteiriça de ponta esférica
RA216.42-1230-AK06G 1610
Fresa de topo CoroMill® Plura Ball Nose inteiriça de metal duro para perfilamento
Fresa · classe 1610 com cobertura PVD · raio de ponta 2,38 mm, diâmetro de corte 4,76 mm, comprimento funcional 76,2 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1610
Indicada em 1º lugar para: P (aço), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Serviço de recondicionamento da Sandvik Coromant: REC2BN0306SC.
Solicitar recondicionamentoDados principais
- Código ISO
- RA216.42-1230-AK06G 1610
- Código compactado
- RA216.42-1230-AK06G1610
- Material ID
- 5739660
- Família
- Ferramentas
- Tipo
- Fresa inteiriça de ponta esférica
- Classe
- 1610
- Cobertura
- TIALN
- Processo de cobertura
- PVD
- Substrato
- WC
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário
- 44 g
- EAN
- 11536781
- NCM
- 820770
- UNSPSC
- 23241614
- eCl@ss 13
- 21180606
- Origem
- IT
- Lançamento
- 12/08/2002
- CoroPak de lançamento
- 07.1
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp

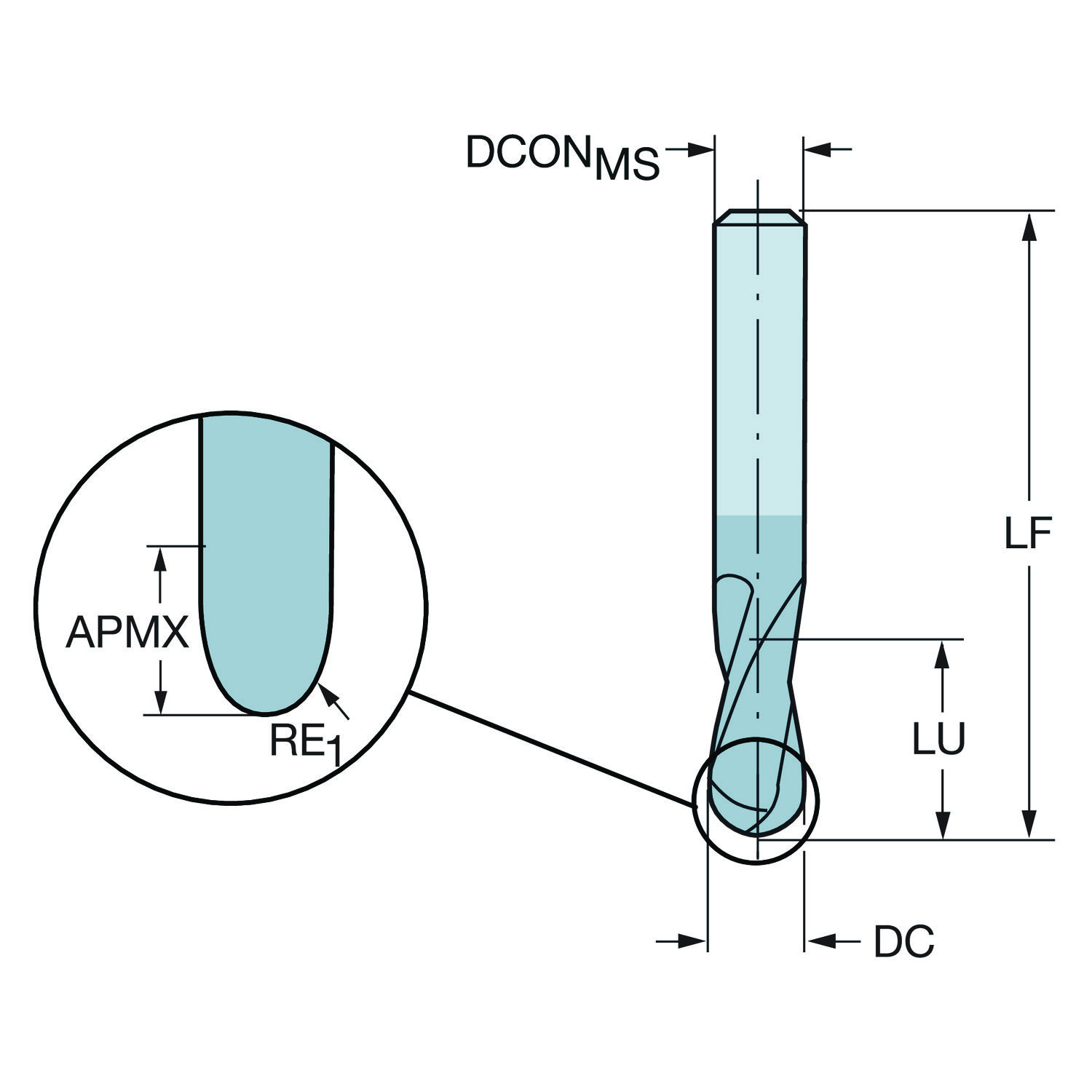

Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ataque da ferramenta | PSIR | 0 |
| Ângulo de conicidade | BHTA_1 | 30 |
| Ângulo de hélice do canal | FHA | 30 |
| Ângulo de saída axial | GAMP | 1.5 |
| Ângulo de saída radial | GAMF | -5.5 |
| Ângulo máximo de usinagem em rampa | RMPX_FFW | 15 |
| Balanço máximo | OHX | 40.2 mm |
| Classe | GRADE | 1610 |
| Classe da tolerância do diâmetro de corte | TCDC | h9 |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento do corpo | LB_1 | 20.4 mm |
| Comprimento funcional | LF | 76.2 mm |
| Comprimento total | OAL | 76.2 mm |
| Comprimento util | LU | 9.53 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | STRAIGHT |
| Diâmetro da conexão | DCONMS | 6.35 mm |
| Diâmetro de corte | DC | 4.76 mm |
| Diâmetro do corpo | BD_1 | 4.76 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Haste cilíndrica sem recursos de fixação (sem flange) — polegada: 1/4 |
| Grupo básico standard | BSG | COROMANT |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Profundidade de corte máxima | APMX_FFW | 9.53 mm |
| Profundidade de corte máxima | APMX | 9.53 mm |
| Profundidade de corte máxima | APMX_PFW | 9.53 mm |
| Raio do canto | RE | 2.38 mm |
| Reafiações máximas | NORGMX | 0 |
| Rotação máxima | RPMX | 80000 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
