Ferramentas · Indexable ball nose mill
RA216-51C5-125
Corpo de Fresa de facear CoroMill® 216 Ball Nose

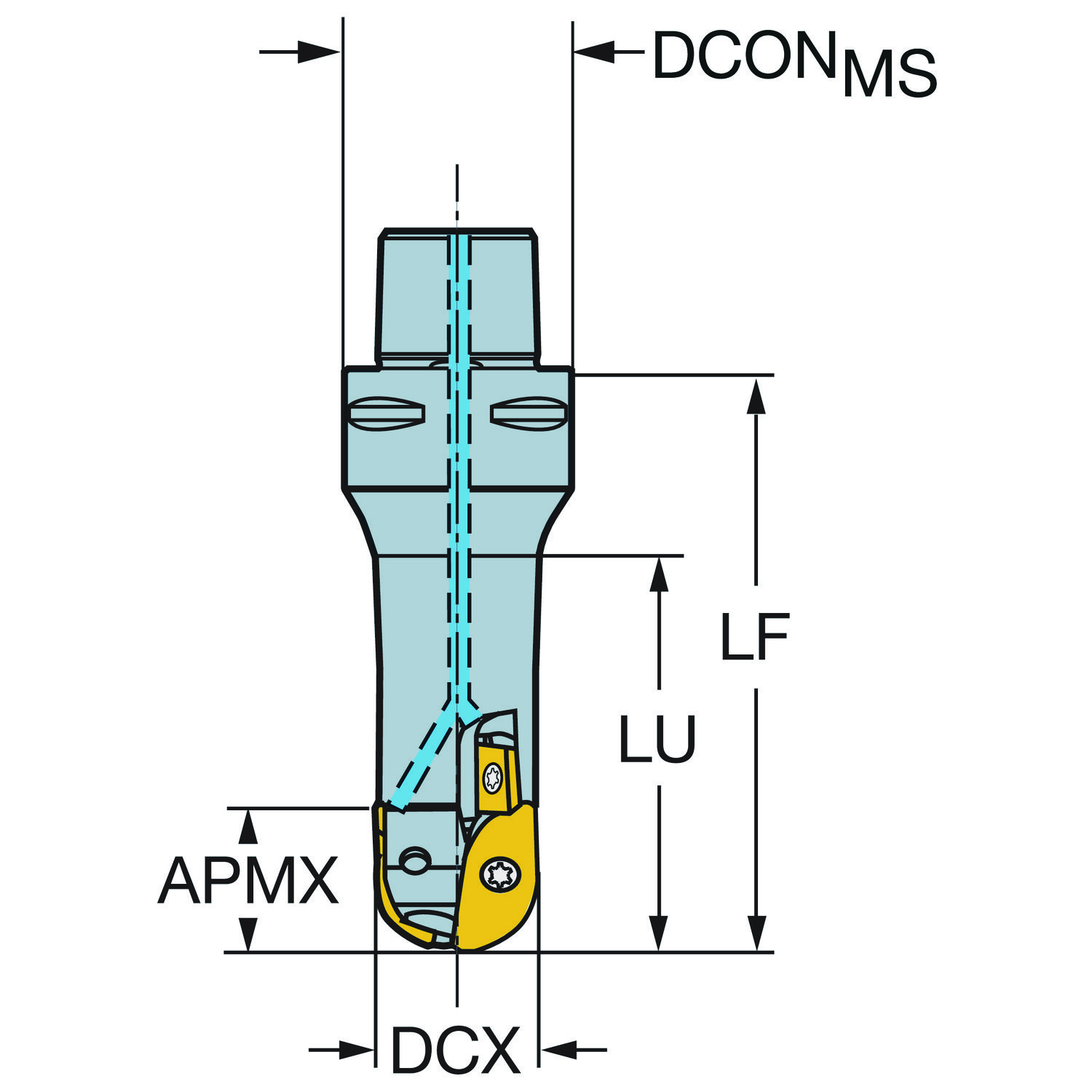

Fresa · diâmetro de corte 50,8 mm, comprimento funcional 125 mm, 2 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Solicitar cotação
Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- RA216-51C5-125
- Código compactado
- RA216-51C5-125
- Material ID
- 5738375
- Família
- Ferramentas
- Tipo
- Indexable ball nose mill
- Quantidade por embalagem
- 1
- Quantidade mínima
- 1
- Peso unitário (kg)
- 1.756 Kilogram
- EAN
- 12466263
- NCM
- 846610
- UNSPSC
- 23242511
- eCl@ss 13
- 21180810
- Origem
- US
- Lançamento
- 10/09/2009
- CoroPak de lançamento
- 09.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| ângulo da aresta de corte da ferramenta | KAPR | 90 |
| ângulo de conicidade | BHTA | 0 |
| ângulo de saída ortogonal | GAMO | 0 |
| ângulo máximo de usinagem em rampa | RMPX | 85 |
| Código do material do corpo | BMC | Steel |
| Código do tipo de fixação | MTP | clamp with screw through hole |
| Código para tipo entrada da refrigeração | CNSC | axial concentric and radial entry |
| Comprimento do corpo | LB | 95 mm |
| Comprimento funcional | LF | 125 mm |
| Diâmetro da conexão | DCONMS | 50 mm |
| Diâmetro de corte | DC | 50.8 mm |
| Diâmetro do corpo | BD | 46.6 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Coromant Capto (bolt and segment clamping) -size C5 |
| Número de pastilhas | CICT_1 | 2 |
| Número efetivo de arestas de corte na parte periférica | ZEFP | 2 |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_1 | CoroMill 216 (RA216-5107) |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_3 | CoroMill 216 (APMT160408-M) |
| Parte 2 dos identificadores da interface da pastilha | CUTINT_MASTER_4 | CoroMill 216 (APMT160408-M) |
| Pressão de refrigeração | CP | 10 mm |
| Profundidade de corte máxima | APMX_EFW | 25.4 mm |
| Profundidade de corte máxima | APMX_FFW | 45.49 mm |
| Rotação máxima | RPMX | 7000 |
| Sensor embedded property | SEP | Não |
| Sentido | HAND | Direita |
| Torque | TQ | 10 mm |
Pastilhas que entram nesta ferramenta, pelo assento declarado no cadastro. · 4 no catálogo
APMT 16 04 08-M 4340 Pastilha CoroMill® 216 para fresamento
RA216-51 07 M-M 1025 CoroMill® 216, pastilha para fresamento de perfis
RA216-51 07 M-M 1130 Pastilha CoroMill® 216 Ball Nose
RA216-51 07 M-M 1230 Pastilha CoroMill® 216 Ball Nose Nada com esse termo. Tente só o início do código.

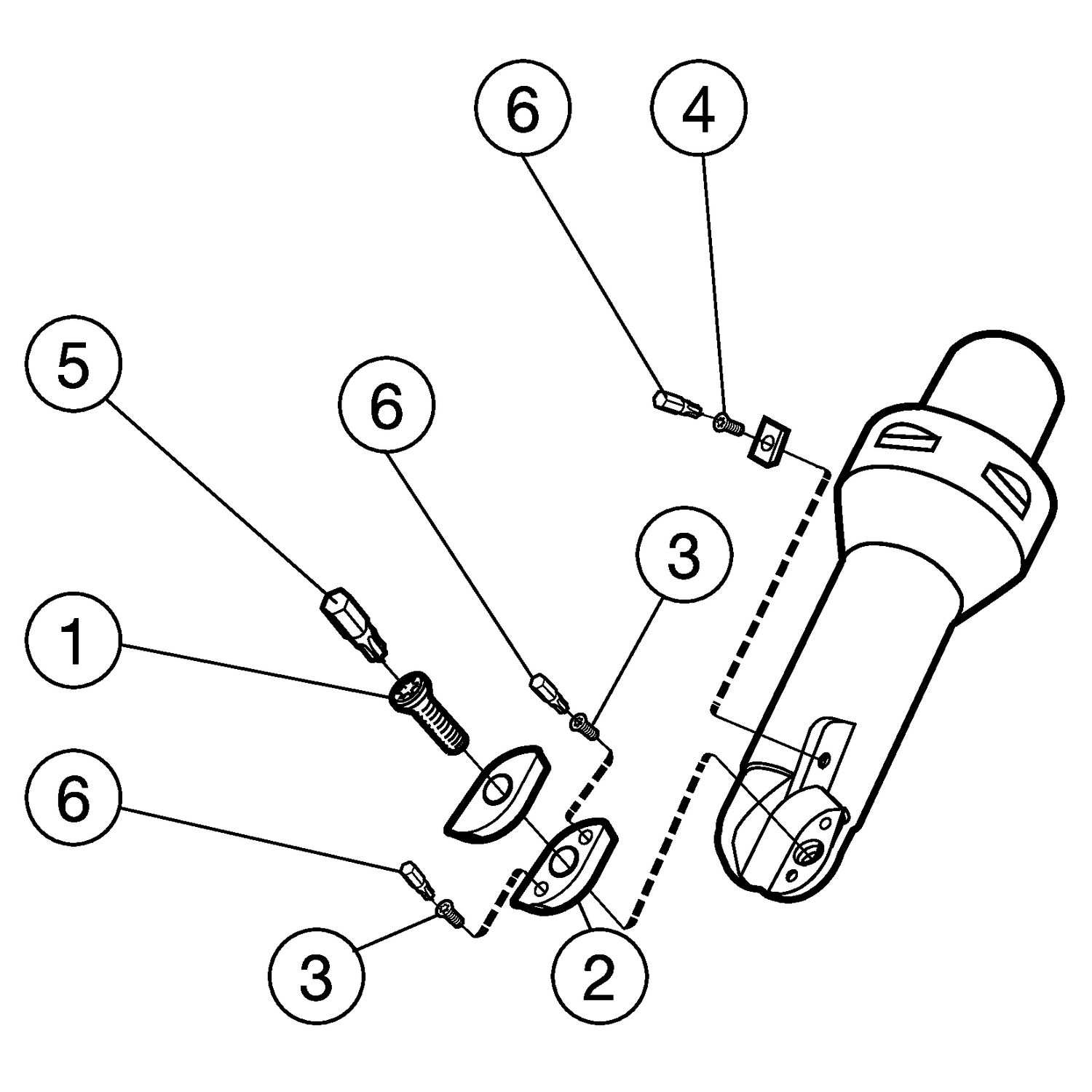

Parafusos, chaves e calços desta ferramenta. Quem tem página no catálogo abre com um clique.
5513 021-03
5322 475-01
5513 020-09
5680 084-14 Últimos produtos visitados
