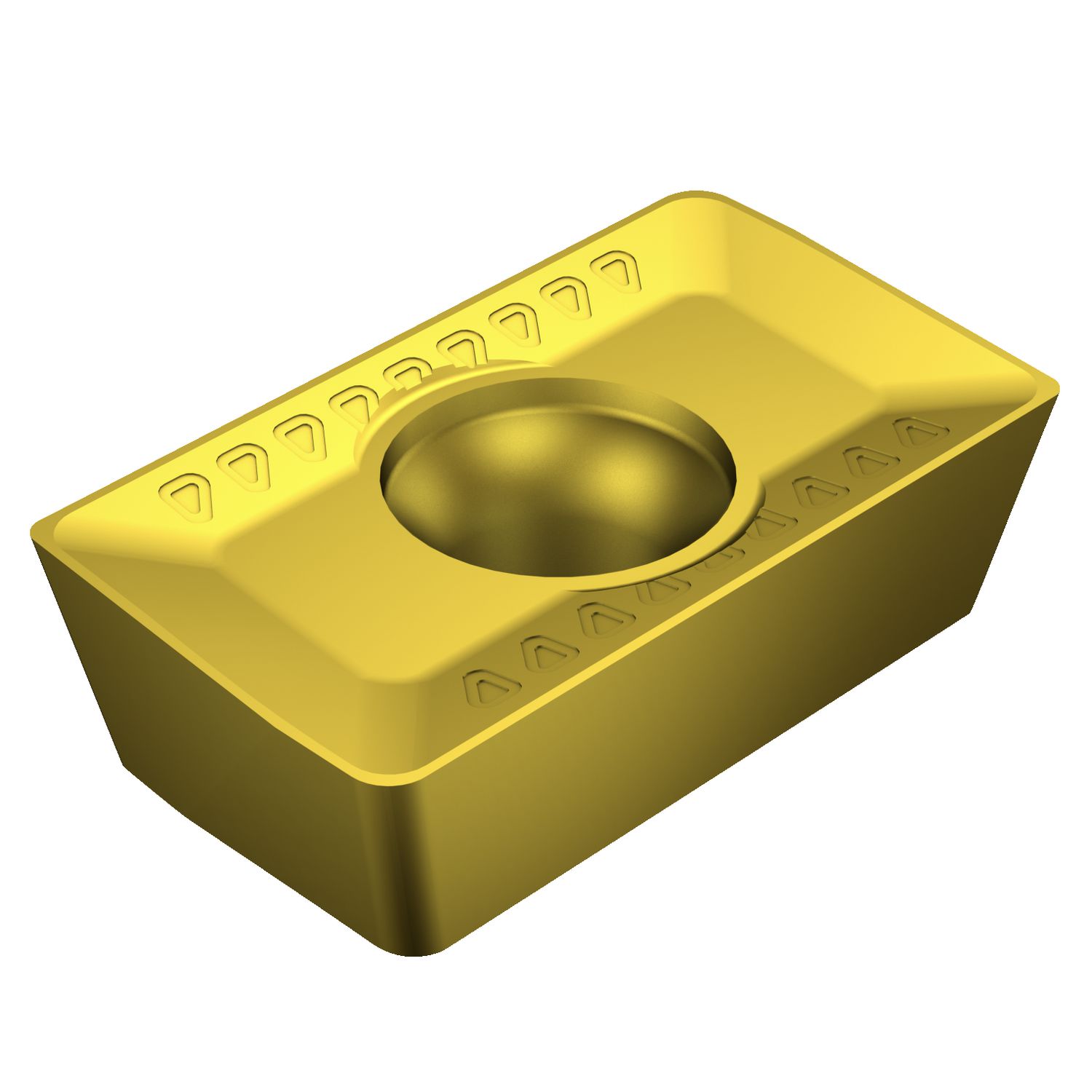

Foto do produto
Pastilhas · Pastilha de fresamento — geral
APMT 16 04 08-M 4340
Pastilha CoroMill® 216 para fresamento

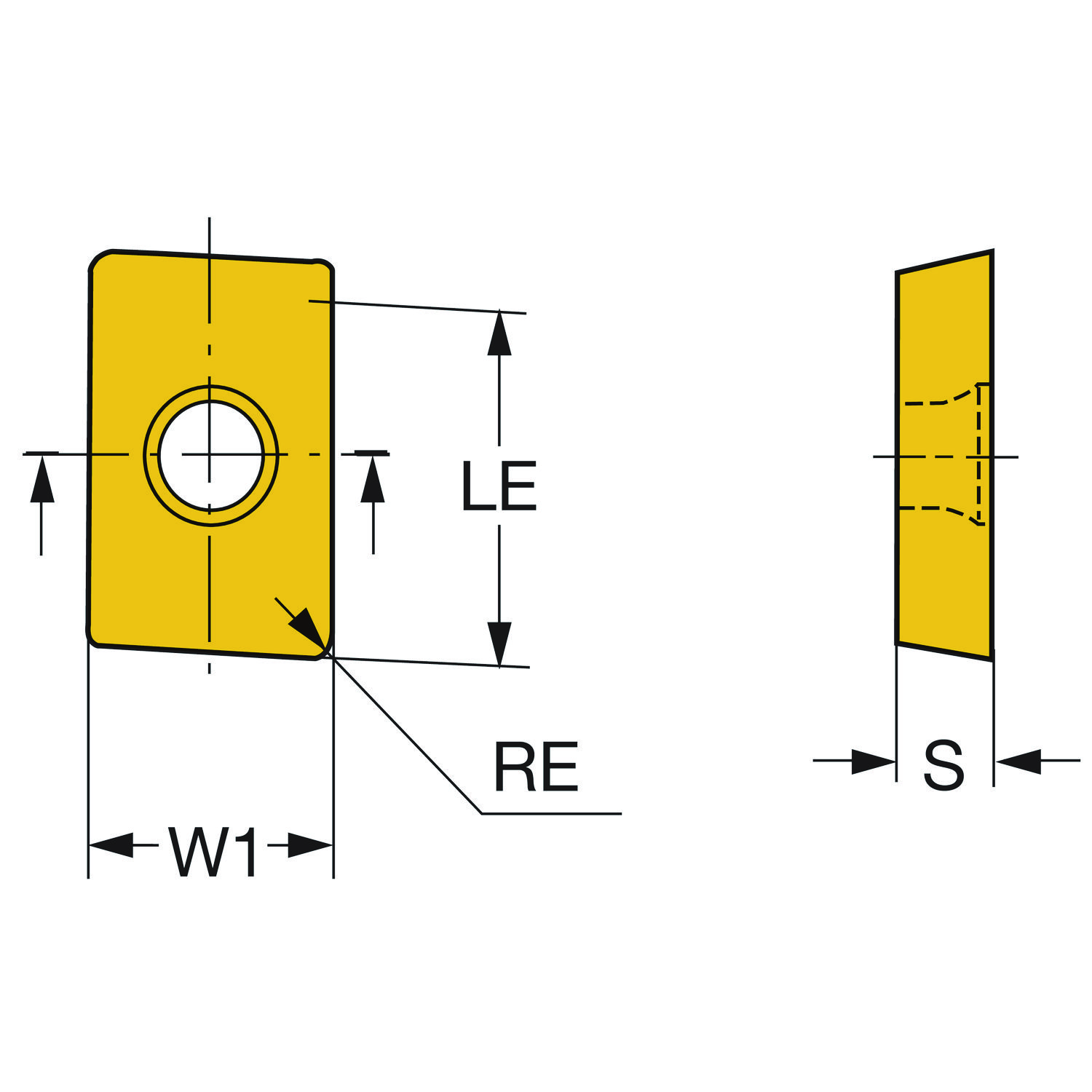

Pastilha para fresamento · classe 4340 com cobertura CVD · raio de ponta 0,8 mm, espessura 4,76 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP), desenho dimensional, pacote GTC para importar no CAM e a ferramenta em realidade aumentada, no tamanho real. Compra imediata na loja Hailtools.
Ciclo de vida: Liberado Classe 4340 Preço na loja
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido)
Entrega imediata
R$ 1.725,50a caixa · 10 un · R$ 172,55/un
A quantidade sobe de caixa em caixa (10 un). Prazo e condições da loja Hailtools. Como comprar
Material deste produto
Catálogos, folders, apresentações, casos práticos e vídeos selecionados para APMT 16 04 08-M 4340.
Casos práticos da Hailtools
Pastilhas T-Max® PCaso prático da Hailtools · Torneamento · com vídeo · mesma operação
Classe CBN CB7125Caso prático da Hailtools · Torneamento · com vídeo · mesma operaçãoVídeos
CoroCut 2 · troca da pastilhaHailtools · Academia da Usinagem · YouTube · mesma operação
CoroTurn TR · perfilamento estávelHailtools · Academia da Usinagem · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 4 - Fresamento de RoscasSandvik Coromant · YouTube · mesma operação
Transmissão CoroMill® Plura Insights: Episódio 2 - Fresamento de cavidadesSandvik Coromant · YouTube · mesma operação
Operações de fresamento de face com múltiplas arestas com CoroMill® 745Sandvik Coromant · YouTube · mesma operaçãoBiblioteca técnica: tudo sobre CoroMill 216 · Todos os catálogos · Videoteca · Casos práticos
Dados principais
- Código ISO
- APMT 16 04 08-M 4340
- Código compactado
- APMT160408-M4340
- Material ID
- 7564465
- Família
- Pastilhas
- Tipo
- Pastilha de fresamento — geral
- Classe
- 4340
- Cobertura
- TICN+AL2O3+TIN
- Processo de cobertura
- CVD
- Substrato
- WC
- Quantidade por embalagem
- 10
- Quantidade mínima
- 10
- Peso unitário
- 6,12 g
- EAN
- 7323223718983
- NCM
- 820900
- UNSPSC
- 23242105
- eCl@ss 13
- 21182005
- Origem
- US
- Lançamento
- 01/03/2019
- CoroPak de lançamento
- 19.1
Arquivos CAD
- STP básico 380888407.stp
- STP detalhado 380888406.stp
- Pacote GTC ZIP, para importar a ferramenta no CAM
- Dados básicos da ferramenta ISO 13399, formato P21
A fábrica não publica DXF 2D para este item.
Ver em realidade aumentada
A ferramenta em tamanho real, na sua máquina, antes de comprar.
Modelo gerado do CAD da fábrica, em escala real · 1.584 triângulos.
Dados de corte
A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo da ponta da pastilha | EPSR | 85 |
| Classe | GRADE | 4340 |
| Código de condições da aresta de corte | CECC | Arredondada |
| Código de montagem da pastilha | IFS | Parcialmente cilíndrico, escareado de 40–60° em um ou dois lados |
| Código do formato da pastilha | SC | Rômbica 85° |
| Código do tamanho do assento da pastilha | SSC_M | 16 |
| Código do tamanho do assento da pastilha | SSC_N | 16 |
| Comprimento efetivo da aresta de corte | LE | 16 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | WHX |
| Diâmetro do furo de fixação | D1 | 4.4 mm |
| Espessura da pastilha | S | 4.76 mm |
| Formato e tamanho da pastilha | CUTINT_SIZESHAPE | Fresa APMT 1604 |
| ISO Cutting Tool Material | ISOMAT | Metal duro (WC) com cobertura |
| ISO nível de classificação de material Todos | TMC1 | PMK |
| Largura da pastilha | W1 | 9.52 mm |
| Número de arestas de corte | CEDC | 2 |
| Profundidade de corte máxima | APMX | 16 mm |
| Quantidade de lados de um item da ferramenta ou item de corte | NSIDE | Face única |
| Raio do canto | RE | 0.8 mm |
| Sensor embutido | SEP | Não |
| Sentido | HAND | Neutro |
| Tipo de operação | CTPT | Pré-usinagem com exigência de acabamento |
Suportes que recebem esta pastilha · 15 no catálogo
R216-30A32-070 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-30B32-070 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-30B32-100 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-40B40-100 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-40B40-150 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-50B50-125 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-50B50-175 Corpo de Fresa de facear CoroMill® 216 Ball Nose
R216-50C5-125 Corpo de Fresa de facear CoroMill® 216 Ball Nose
RA216-32M32-070 Corpo de Fresa de facear CoroMill® 216 Ball Nose
RA216-32M32-101 Corpo de Fresa de facear CoroMill® 216 Ball Nose
RA216-32O32L-083 Corpo de Fresa de facear CoroMill® 216 Ball Nose
RA216-38M38-101 Corpo de Fresa de facear CoroMill® 216 Ball Nose
RA216-38M38-152 Corpo de Fresa de facear CoroMill® 216 Ball Nose
RA216-51C5-125 Corpo de Fresa de facear CoroMill® 216 Ball Nose
RA216-51M51-127 Corpo de Fresa de facear CoroMill® 216 Ball Nose Nada com esse termo. Tente só o início do código.
