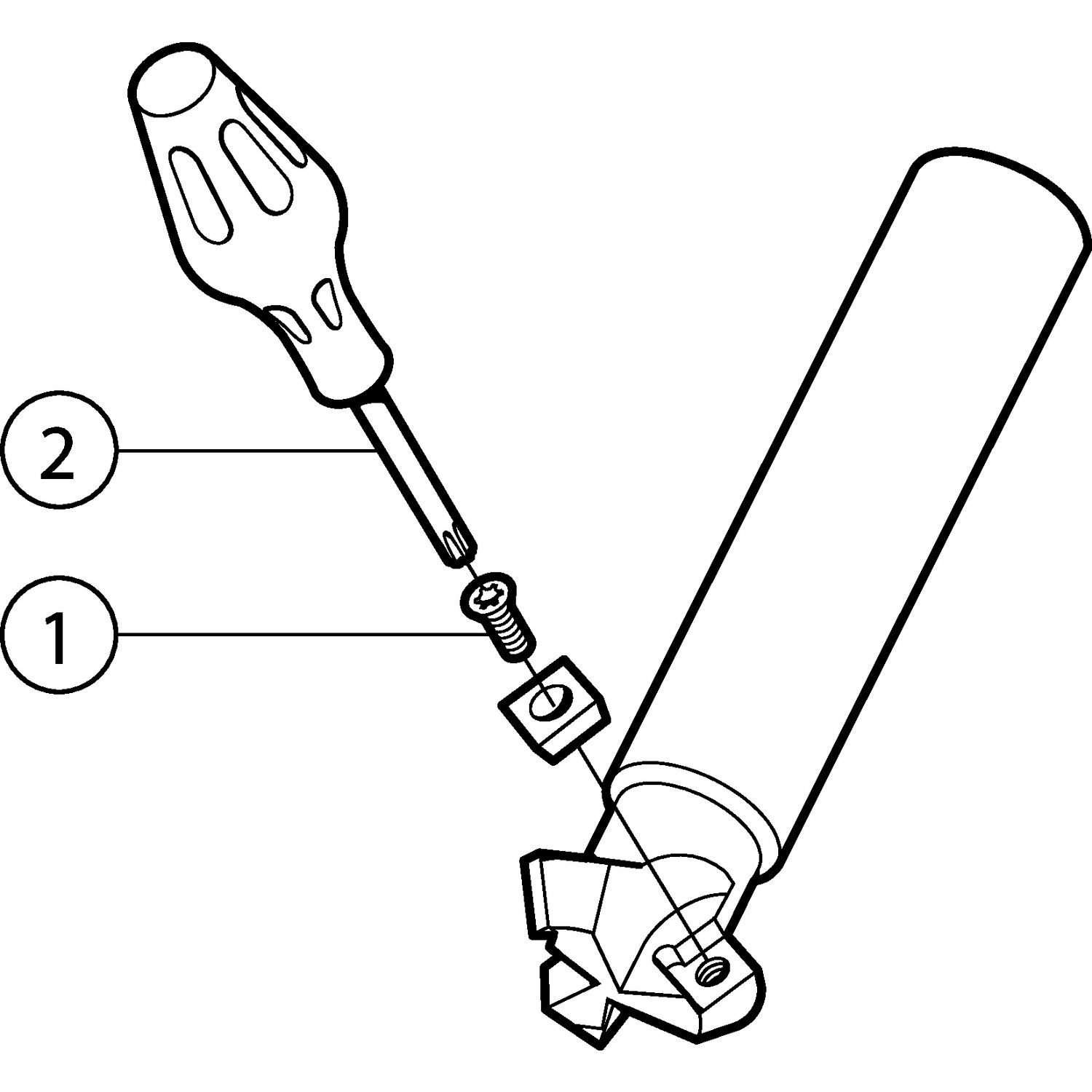

RA215.64-36M32-6012 — Vista explodida

Vista explodida

Ferramentas · Fresa de chanfrar intercambiável — frontal/traseira

RA215.64-36M32-6012

Corpo de Fresa U-Max® para chanfros

Fresa · 3 arestas efetivas. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (DXF), desenho dimensional e pacote GTC para importar no CAM. Cotação com a engenharia da Hailtools.

Ciclo de vida: Liberado

Solicitar cotação

Sem preço público: a Hailtools cota com prazo e condição para a sua quantidade.

Dados principais

Código ISO
RA215.64-36M32-6012
Código compactado
RA215.64-36M32-6012
Material ID
5740219
Família
Ferramentas
Tipo
Fresa de chanfrar intercambiável — frontal/traseira
Quantidade por embalagem
1
Quantidade mínima
1
Peso unitário
840 g
EAN
10477364
NCM
846610
UNSPSC
23242511
eCl@ss 13
21180807
Origem
US
Lançamento
22/04/1991
CoroPak de lançamento
91.2

Arquivos CAD

Itens inclusos

  • 3 × 5513 020-29 Parafuso
  • 1 × 5680 046-02 Chave de parafuso

Vêm com o produto, segundo a lista de componentes da Sandvik Coromant.

Ver em realidade aumentada: em breve.

Dados de corte

A Sandvik Coromant não publica valores de partida (vc, fn, ap) para este item. A engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.

Calcular parâmetros deste item Pedir à engenharia no WhatsApp

Ficha técnica ISO 13399, como a fábrica publica.

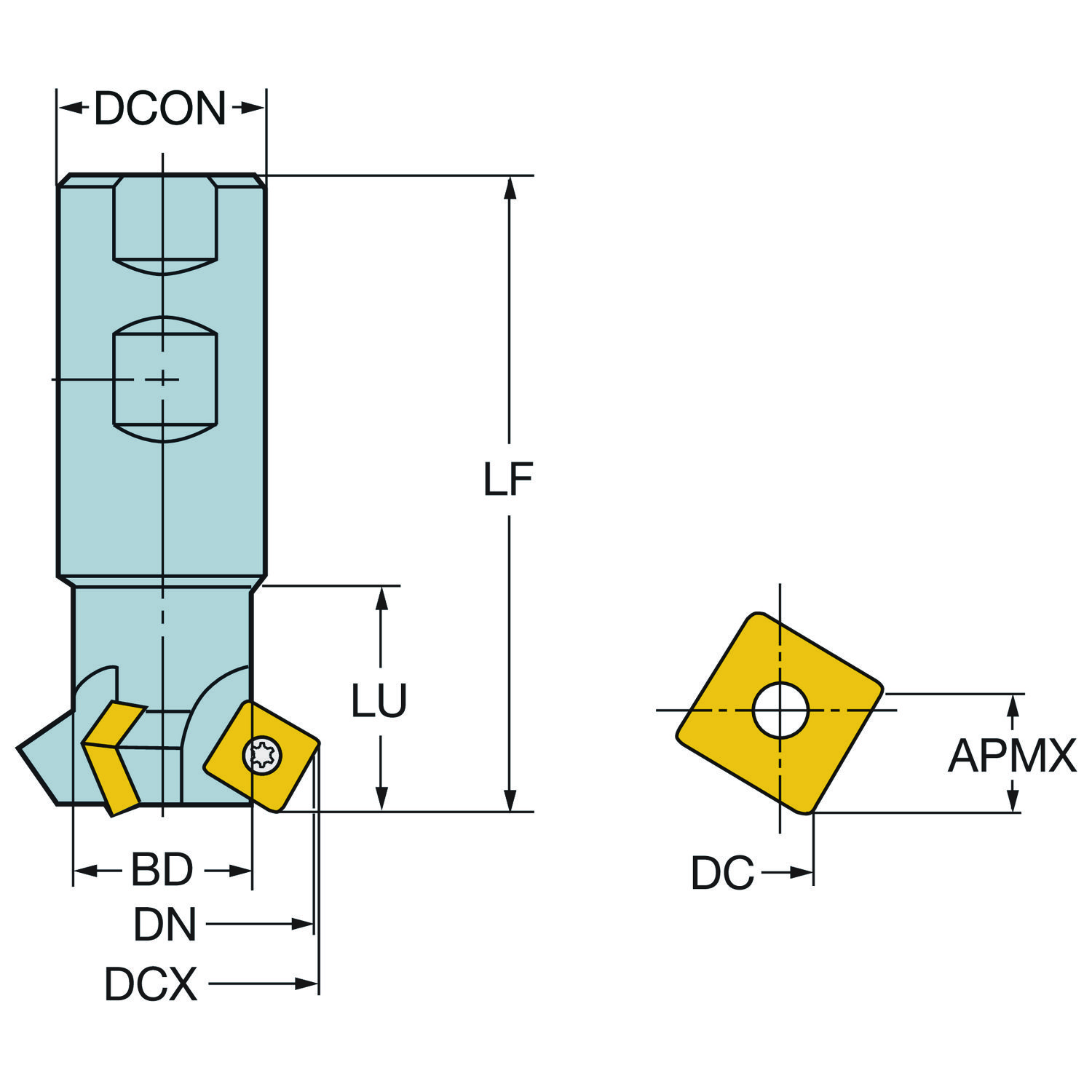

ParâmetroCódigoValor
Ângulo da aresta de corte da ferramenta KAPR_1 60
Ângulo da aresta de corte da ferramenta KAPR_2 30
Código do tipo de fixação MTP Fixação com parafuso pelo furo
Código para tipo entrada da refrigeração CNSC Sem entrada de refrigerante
Comprimento do corpo LB 27.7 mm
Comprimento funcional LF_1 134.1 mm
Comprimento funcional LF_2 117 mm
Comprimento total OAL 134.1 mm
Comprimento util LU 25.8 mm
Diâmetro da conexão DCONMS 31.75 mm
Diâmetro de corte DC_1 36.5 mm
Diâmetro de corte DC_2 27.2 mm
Diâmetro de corte máximo DCX 47.78 mm
Diâmetro do corpo BD 27.2 mm
Direção da interface de adaptação da máquina ADINTMS Weldon (DIN6535-HB) — polegada: 1 1/4
Número de pastilhas CICT 3
Número efetivo de arestas de corte na parte periférica ZEFP 3
Parte 2 dos identificadores da interface da pastilha CUTINT_MASTER Fresa 215.64 -SPMT 120408-WL
Peso do item WT 0.84 kg
Profundidade de corte máxima APMX_1 9.62 mm
Profundidade de corte máxima APMX_2 6 mm
Propriedade antivibração DPC Não
Rotação máxima RPMX 8855
Sensor embutido SEP Não
Sentido HAND Direita
Torque TQ 3 Nm
Torque TQ 3 mm

Dados técnicos, imagens e modelos CAD: Sandvik Coromant.

Dados fornecidos pela Sandvik Coromant e reproduzidos como recebidos, sem garantia de exatidão ou completude. Confirme a aplicação com a engenharia da Hailtools antes de comprar.
