Ferramentas · Broca inteiriça
R840-0400-30-W0A 1220
CoroDrill® Delta-C, broca inteiriça de metal duro

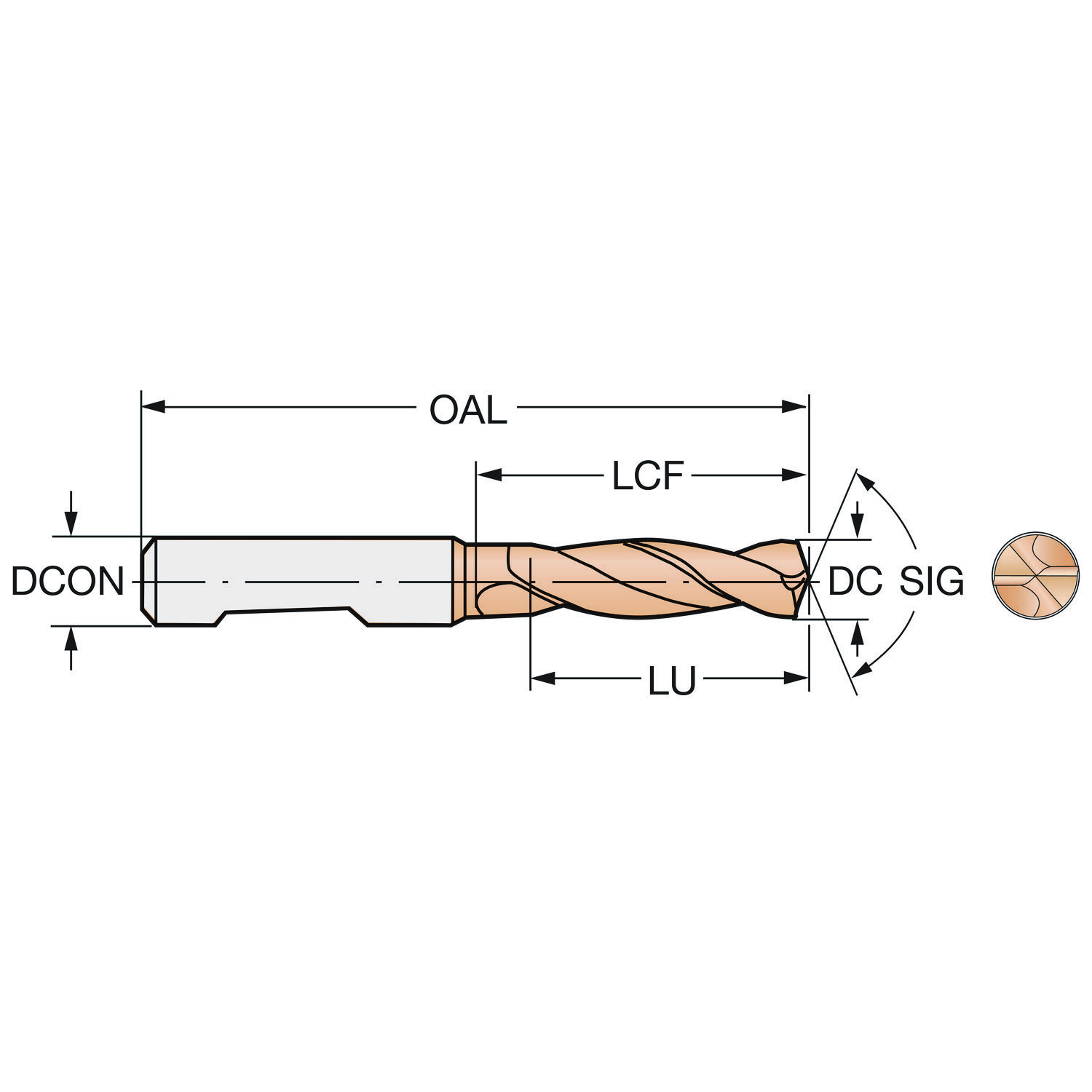

Broca · classe 1220 com cobertura PVD · diâmetro de corte 4 mm, comprimento funcional 65,3 mm. Nesta página: ficha técnica ISO 13399 completa, arquivos CAD (STP e DXF) e desenho dimensional. Cotação com a engenharia da Hailtools.
Classe 1220 Sem reposição — só estoque
Indicada em 1º lugar para: P (aço), M (aço inoxidável), K (ferro fundido), N (não ferrosos), S (superligas e titânio), H (aços endurecidos)
Solicitar cotaçãoSem preço público: a Hailtools cota com prazo e condição para a sua quantidade.
Dados principais
- Código ISO
- R840-0400-30-W0A 1220
- Código compactado
- R840-0400-30-W0A1220
- Material ID
- 5747957
- Família
- Ferramentas
- Tipo
- Broca inteiriça
- Classe
- 1220
- Cobertura
- TiAlN
- Processo de cobertura
- PVD
- Substrato
- HC
- Peso unitário
- 20 g
- EAN
- 11496450
- UNSPSC
- 23291500
- eCl@ss 13
- 21180101
- Lançamento
- 12/08/2002
- CoroPak de lançamento
- 02.2
Arquivos CAD
Ver em realidade aumentada: em breve.
Dados de corte
Os valores de partida (vc, fn, ap) por grupo de material vêm do módulo de dados de corte da Sandvik Coromant, que ainda está sendo liberado para o site. Enquanto isso, a engenharia da Hailtools passa a condição de partida para a sua peça — e a calculadora converte os parâmetros em rotação, avanço e tempo.
Calcular parâmetros deste item → Pedir à engenharia no WhatsApp
Ficha técnica ISO 13399, como a fábrica publica.
| Parâmetro | Código | Valor |
|---|---|---|
| Ângulo de ponta | SIG | 140 |
| Ângulo de saída ortogonal | GAMO | 20.44 |
| Classe | GRADE | 1220 |
| Cobertura | COATING | PVD TiAlN |
| Código do projeto do canal | FDC | Canal de cavaco helicoidal |
| Código para tipo entrada da refrigeração | CNSC | Sem entrada de refrigerante |
| Comprimento da ponta | PL | 0.7 mm |
| Comprimento do canal de cavacos | LCF | 24 mm |
| Comprimento funcional | LF | 65.3 mm |
| Comprimento total | OAL | 66 mm |
| Comprimento util | LU | 12.7 mm |
| Designação da aplicação do quebra-cavacos por fabricante | CBMD | XM |
| Diâmetro da conexão | DCONMS | 6 mm |
| Diâmetro de corte | DC | 4 mm |
| Direção da interface de adaptação da máquina | ADINTMS | Whistle entalhe (DIN6535-HE) — métrica: 6 |
| Grupo básico standard | BSG | DIN 6537 K |
| Número efetivo de arestas de corte na parte frontal | ZEFF | 2 |
| Peso do item | WT | 0.02 kg |
| Reafiações máximas | NORGMX | 3 |
| Relação comprimento/diâmetro utilizável | ULDR | 3.175 |
| Rotação máxima | RPMX | 18303 |
| Sensor embutido | SEP | Não |
| Sentido da hélice do canal | FHH | Canal à direita |
| Shank length (metric) | LS | 36 mm |
| Substrato | SUBSTRATE | HC |
| Tolerância alcançável do furo | TCHA | H9 |
| Tolerância do diâmetro de conexão | TCDCON | h6 |
